壓力容器上常用的纏繞墊標準主要有五個，分別為：歐標法蘭及人孔用的HG/T20610，美標法蘭用的HG/T20631，容器法蘭用的NB/T47025，管法蘭用的石化系列SH/T3407，以及換熱器用的GB/T29463.2（主要是多管程的情況）。

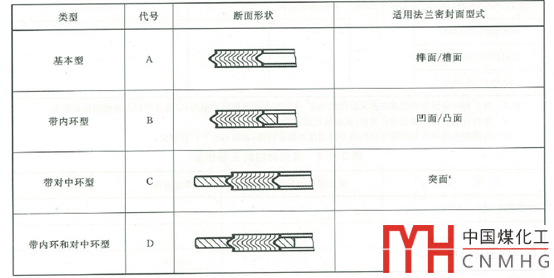

纏繞墊是一種比較常用的墊片，適用范圍廣，性能也好。纏繞墊的四種型式及適用的密封面如下圖所示。只有填充材料沒有金屬帶的稱為基本型。內環金屬帶應考慮與介質的相容性。

有的標準將外環稱作對中環，也有叫定位環的。內環，也有叫內加強環的。

在采用管法蘭作為小直徑換熱器管箱法蘭，選用HG纏繞墊作為墊片時，應特別注意，見《HG/T20631纏繞墊作為管箱法蘭墊片時的小尷尬》。

纏繞墊的填充材料主要包括四種：石棉、聚四氟乙烯、柔性石墨、非石棉纖維。其中，石棉及其制品已經基本上禁用了，幾乎不用。聚四氟乙烯的使用溫度上限較低，僅為200℃，選用時應注意。

纏繞墊的填充材料是墊片的密封元件，其作用是阻止泄漏。纏繞墊采用的是非金屬材料作為密封元件。非常金屬材料也通常通過插入金屬材料予以增強。事實上，金屬也可以作為密封元件，如HG/T20633的金屬環形墊（八角墊、橢圓墊）。

八角墊和橢圓墊，我們之前也學習過，見《不冷門知識丨八角墊與橢圓墊》。

纏繞墊外環的作用包括：幫助密封元件對中，防止密封元件過分壓縮，防止墊片吹出。一般外環不與介質接觸，除了環境大氣外，不要求耐腐蝕性。

纏繞墊內環的作用包括：防止密封元件的剛性不足發生屈曲，填補密封元件與管道或容器內孔之間的空隙，以避免此空隙干擾流體的流動和流體對墊片的沖蝕。內環是與介質接觸的，要考慮耐腐蝕性。

最后，推薦一個纏繞墊的制作視頻：

視頻丨纏繞墊加工過程

參考文獻：《過程設備密封技術》
