OriginPro：上下對齊的分組柱形圖，還帶誤差棒【數據繪圖】
圖形繪制的視頻教程參見次條推送。

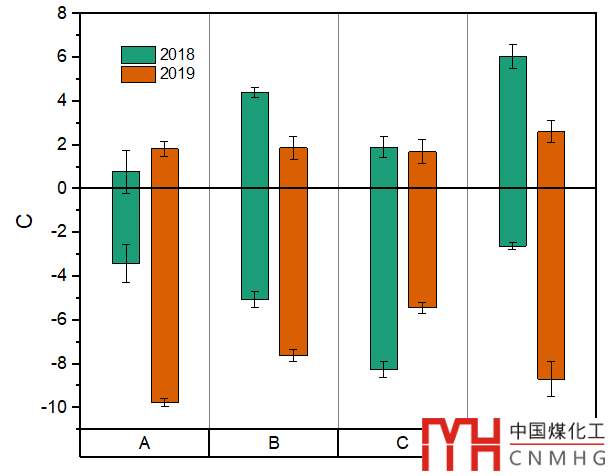

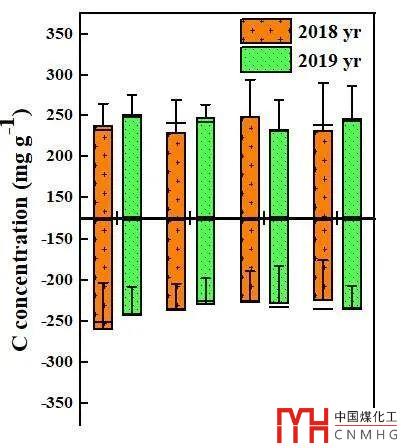

一個同學問我，上面的圖怎么繪制，我們來首先來分析一下：
-
柱狀圖，這是肯定的；
-
有2018、2019兩個分組數據：
黃（+底紋）色和綠色（點狀底紋）來表示；
-
X軸方向有四個分組，圖中沒有顯示出來，暫定為A、B、C和D；
-
Y軸方向上有正向和負向兩部分；
-
帶誤差棒。
可以使用Origin軟件里的分組柱形圖來繪制。
-

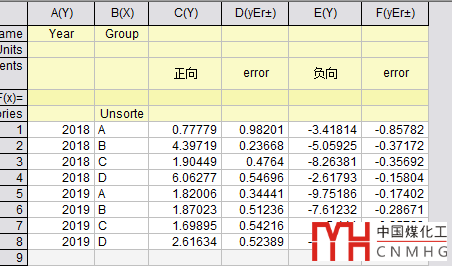

設計數據格式
-
第1列表示2018、2019兩個分組數據；
-
第2列表示A、B、C和D四個分組信息；
-
第3列表示正向柱形圖的數據，第4列為第4列數據對應的誤差；
-
第5列表示負向柱形圖的數據，第6列為第5列數據對應的誤差；
-
選中第5列數據，右擊，Set As->Y Error，即設置為誤差棒數據，同樣的方法將第7列設為誤差棒數據，繪制圖形時會自動添加誤差棒?！驹谖⑿判畔?ldquo;數據繪圖”后臺回復誤差棒，查看更多教程】
-
-
繪制圖形
-

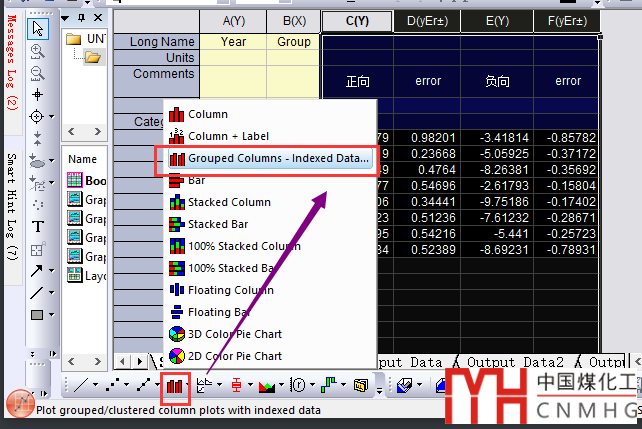

選中第3-6列數據，繪制Grouped Columns圖。
-

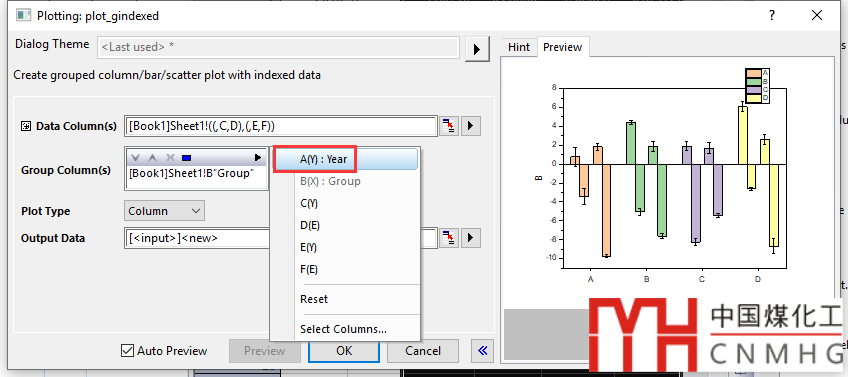

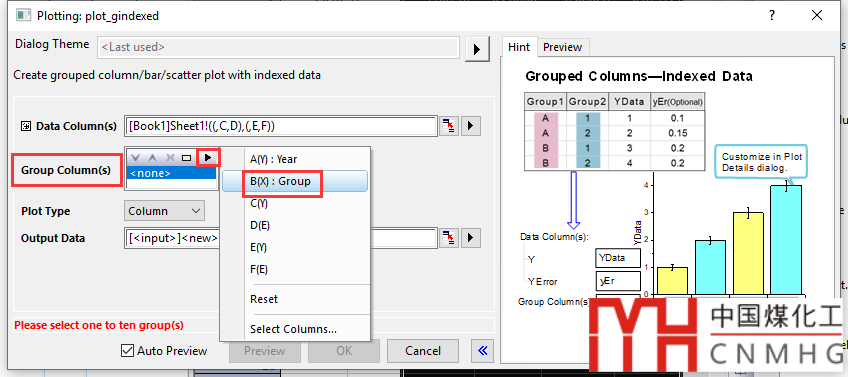

在彈出的對話框中，點擊Group Column(s)右邊的小三角形（▲），選中“B(x): Group”。
-
同樣的方法在Group Column(s)中加入“A(x): Year”。
-
此外需要注意這兩個分組信息的順序，可以使用Group Column(s)中小箭頭（→）來調整，并在預覽中查看結果。
-
-
格式設置
-

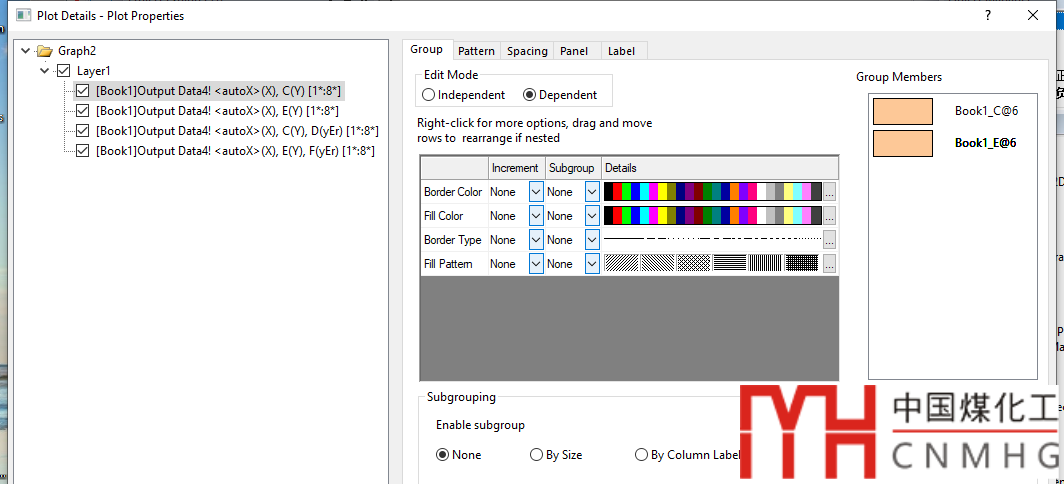

柱子格式：Y軸正向和負向的柱子并沒有上下對齊，需要進一步地設置。雙擊柱形圖，打開Plot Properties對話框。
-
切換到Spacing頁面，將Overlap設置為100，Y軸正向和負向的柱子就會上下對齊了?！?strong>關鍵步驟】
-

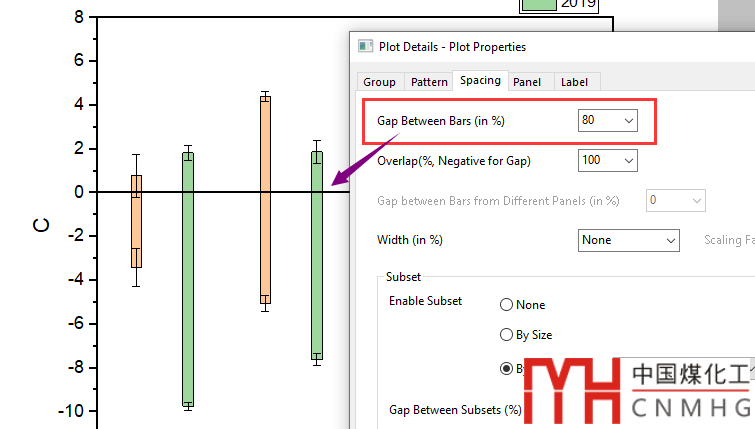

柱子的寬度使用Gap Between Bars來調節。
-
組與組之間的距離使用Gap Between Subsets來調節。
-
同時可以設置柱子的顏色。
-
圖例（Legend）：可以將圖例移動到圖內部，并設置其他格式?！驹谖⑿判畔?ldquo;數據繪圖”后臺回復圖例，查看更多教程】
-

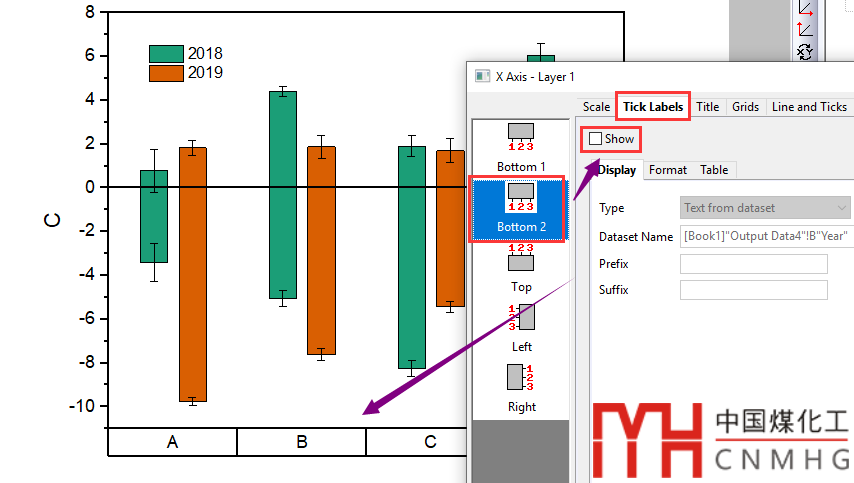

坐標軸格式：X軸顯示的是兩個分組信息，其中年份信息在圖例（Legend）里已經顯示了，可以去掉不再顯示，以免重復；顯示網格線等?！驹谖⑿判畔?ldquo;數據繪圖”后臺回復坐標軸，查看更多教程】
-
-
OK！
所用軟件：OriginLab OriginPro 2020@Windows 10 Pro 。
