雙管板換熱器主要用于當兩程之間的物料相混合后，將會產生嚴重后果。雙管板的形式在下列情況下采用。

1） 防腐蝕：管程和殼程的介質不接觸時不會產生腐蝕現象，但當兩種介質相混合后會引起嚴重腐蝕。（混合后發生反應）

2） 勞動保護：如一程為劇毒的介質，如果泄漏到另一程內，將引起劇毒的介質波及到大面積的場合（如波及到冷卻或加熱的公共系統中去）。

3） 安全方面：當兩種介質相混（接觸）后，會引起燃燒或爆炸。

4） 設備的污垢：當兩種介質相混后，會形成樹脂狀介質或聚合物。

5） 催化劑中毒：當一只介質混入另一種介質后，會使催化劑中毒。

6） 還原反應：當一只介質混入另一種介質后，使一種介質化學反應受到限制或不產生反應。

7） 產品不純：當一只介質接觸（相混）另一種介質后，可能會污染產品，使產品質量下降。

雙管板結構分為整體式，連接式和分離式

設計雙管板換熱器時，必須要考慮到管板上溫度的影響。當相鄰兩塊管板溫度不同時，管板徑向變化也不相同，在這種情況下管板對換熱管所產生的橫向剪切力和彎曲力。

ASME Ⅷ-1標準中不含雙管板的計算，但是TEMA的標準中是包含雙管板的計算的。我們常用PV elite等軟件也不能實現直接建出雙管板的模型，那么我們用軟件計算雙管板換熱器的時候要注意哪些問題呢

我們先來看看TEMA關于雙管板的規定

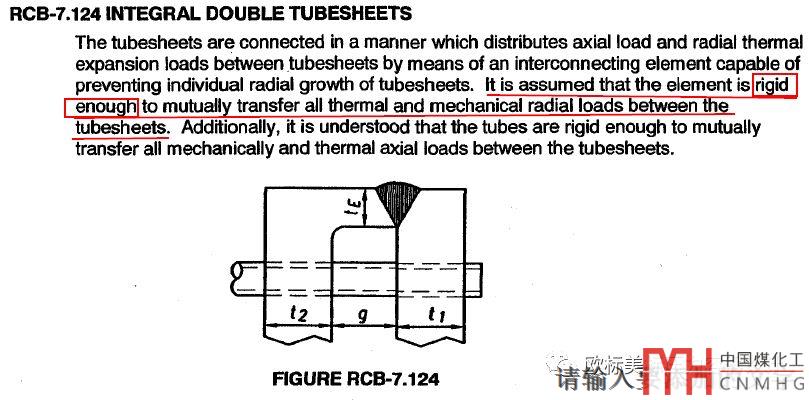

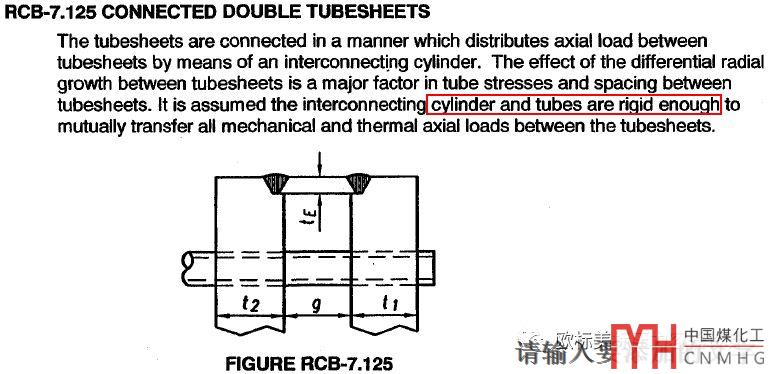

注意我圈起來的地方“足夠的剛度”也就是說管板和換熱管的剛度都是很強的。也就意味著不用考慮壓力和熱載荷引起的位移。所以在用PV elite軟件計算分開計算管板時是不用考慮同側兩塊管板間的熱膨脹差，這部分編excel用TEMA的公式計算校核即可。

雙管板的計算SW6軟件是有的，都考慮哪幾種模型自己搞一個跑一遍就知道了。稍微多說一點吧，算內側兩塊管板和外側的兩塊管板；換熱管的有效長度是不一樣的，算內側管板時沒啥特殊的只是管程對應的是隔離腔。算外側管板時注意換熱管長度/殼程筒體長度（可取兩個隔離腔之和或一個隔離腔長度作為殼程）和換熱管無支撐長度等于隔離腔長度的一半。如果是分離式的算同側管板時殼體的剛度是0，也就是說為了計算你要假定（自定義）一個彈性模量很小接近0的材料為殼程筒體。
