在CAD中有很多圖形可以雙擊進行編輯，比如雙擊文字就可以編輯文字，雙擊填充可以顯示填充面板或?qū)υ捒?，雙擊圖塊就可以啟動塊編輯等等。但有時候突然發現雙擊圖形無法啟動編輯命令，之前發過相關文章，但只解釋了其中一種原因，今天又有人問起，不妨將可能導致這種問題的幾種原因都說一下。

一、關閉了先選擇后執行選項

默認狀態下CAD是支持先選擇對象然后再執行命令的，很多人也都習慣這種操作，但估計大多數人都不知道關閉了先選擇后執行會影響雙擊編輯圖形。如果出現雙擊文字或圖塊沒有反應的時候，可以先選擇一個圖形，然后移動M一下，看是否還提示讓選擇對象，如果是這樣，那就是先選擇后執行的選項被關閉了。

解決辦法：

1、可以直接設置變量。輸入PICKFIRST，回車，如果值是0，輸入1，回車。

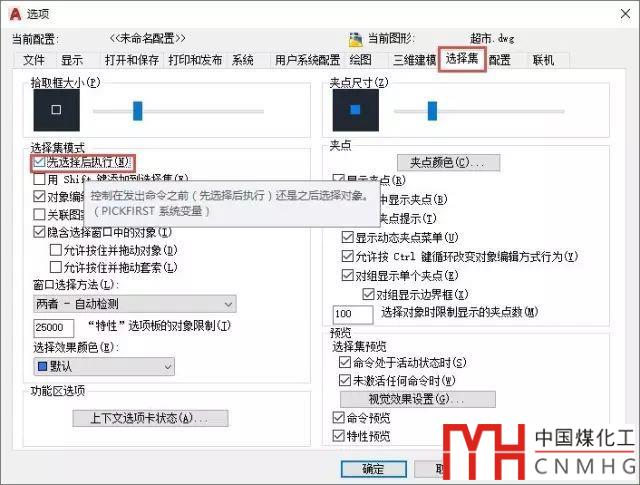

2、或者在選項對話框的選擇集選項卡中直接勾選“先選擇后執行”選項，如下圖所示。

為什么選擇對象后執行命令還提示讓選擇對象？

二、雙擊編輯選項被關閉

不用輸入命令，雙擊圖形時根據圖形的類型自動執行某個命令是非常方便的操作，是否支持雙擊編輯也是由選項控制的。如果先選擇后執行命令是正常的，就需要檢查一下這個選項，如下圖所示。

從提示可以看出這個選項也有對應的變量:DBLCLKEDIT，變量名字有點長，是DOUBLE CLICK EDIT雙擊編輯的簡寫。如果記得住變量的話，可以會直接檢查一下變量的值是不是1。

解決辦法：

1、變量DBLCLKEDIT設置為1。

2、或者在選項對話框中勾選“雙擊進行編輯”。

三、雙擊編輯的命令是可以設置的

雙擊圖形時執行什么命令是可以控制的，比如雙擊圖塊默認會執行塊編輯BEDIT命令，但有人希望雙擊圖塊的時候自動執行在位編輯（參照編輯REFEDIT）命令，這是可以自己設置的。但也可能因?yàn)殄e(cuò)誤修改了設置或界面文件出現問題導致雙擊編輯不正常，因此，當檢查前面兩個選項都沒有問題的時候，就可以檢查一下界面文件的設置。

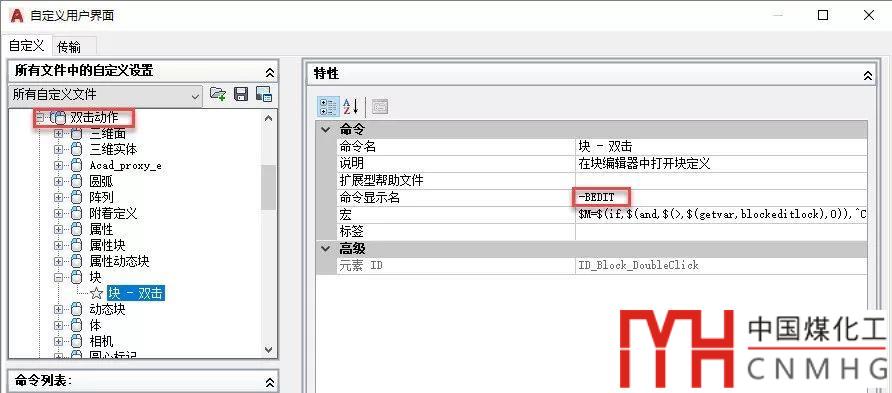

輸入CUI命令，回車，找到雙擊動作，檢查一下不同圖形類型的雙擊動作對應命令的設置，如下圖所示。

可以看到上圖中普通圖塊雙擊執行的就是BEDIT塊編輯命令，還可以看看屬性塊、文字、填充、陣列等雙擊動作對應的命令。

CAD雙擊圖塊是否能在位編輯圖塊，同時顯示其他圖形？

如果先選擇后執行、雙擊進行編輯選項都正常，仍有問題，但對CUI設置對不對又判斷不了時，可以重置一下配置，或者從備份目錄下重新加載一下備份的界面文件ACAD.CUIX。

CAD如何恢復默認的設置？

以上技巧適用于提供了此命令的AUTOCAD和浩辰CAD等類似的CAD軟件。
