CAD自帶的坐標標注一次只能標注一個方向的坐標，要么標注X坐標，要么標注Y坐標，在一些專業的圖紙中需要同時標注XY坐標，一些專業軟件中有類似的工具，網上也有免費的坐標標注的插件。

昨天講解了如何在字段中用塊占位符的屬性來制作標高圖塊，既然能標注Y坐標，同樣也能制作同時標注XY坐標的坐標標注的圖塊，下面就加單介紹一下坐標標注動態塊的制作步驟。

第一步、畫圖形定義屬性，定義圖塊

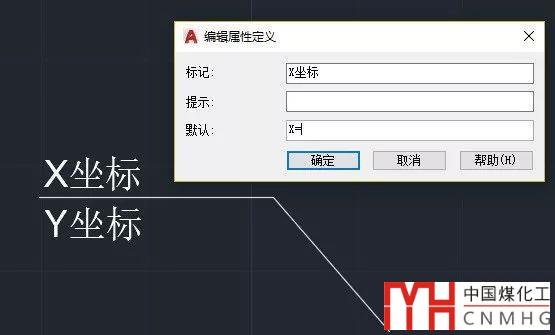

首先畫一條斜線，一條直線作為坐標標注的引線，然后用ATTDEF定義兩個屬性值，屬性標簽可以分別為X坐標和Y坐標，默認值可以寫上X=和Y=。這些操作就不詳細介紹了，實際操作中需要根據自己的需要文字的高度、橫線的默認長度；坐標值的格式、時候要添加單位也可以根據需要來設置，這里就不在詳細介紹了。畫好的線和定義好的屬性如下圖所示。

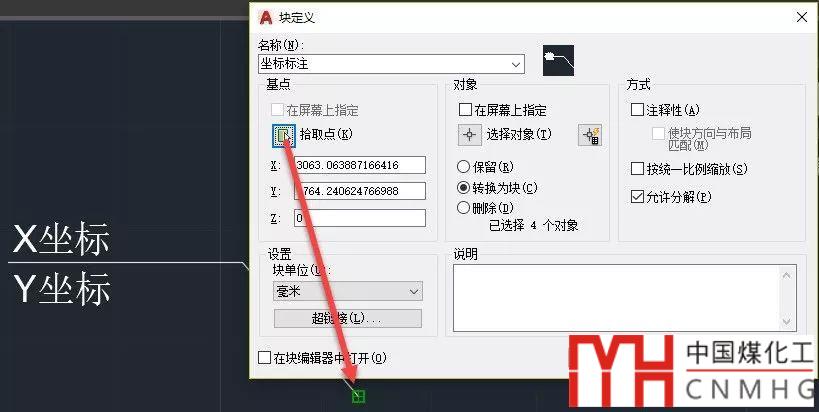

框選直線和設置好的兩個屬性，輸入B，輸入圖塊名，將基點定義到斜線的端點處，如下圖所示。

第二步、屬性值添加字段，讀取插入點坐標值。

選擇定義好的圖塊，右鍵，選擇塊編輯器，對圖塊進行編輯。

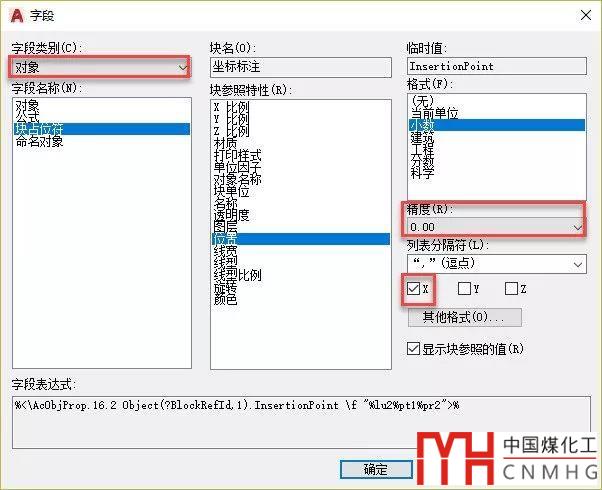

首先我們復習一下昨天學習的內容，給屬性添加上字段，雙擊X坐標屬性，在屬性值的X=后面右鍵，選擇插入字段，在字段對話框中的類型下拉框中選擇“對象”，字段名稱選擇“塊占位符”，特性中選擇位置，只勾選X坐標，我們還可以根據需要設置單位和精度，如下圖所示。

這個要比昨天的樣例簡單很多，不用設置公式，直接讀取塊占位符的坐標就可以了。

單擊確定關閉字段對話框就完成了X坐標的設置。再雙擊Y坐標屬性，用相同方法設置，只是勾選Y，如下圖所示。

添加完這連個字段后一個可以進行坐標標注的圖塊就定義完了，。如果我們進行單位換算，比如毫米單位的圖中要標注米，就需要像昨天定義標高圖塊時插入公式，然后用塊占位符的坐標除以1000了。

這樣定義的坐標標注的圖塊不能動，斜線和橫線始終是一個方向，我們可以在圖塊中添加兩個參數和動作，讓標注可以動態調整。

3、添加動作和參數，讓圖塊可以調整，更實用

進入塊編輯器后可以看到一個選項板，分別有參數、動作、參數集、約束等幾個選項卡，用這些工具就可以將普通圖塊變成動態塊。

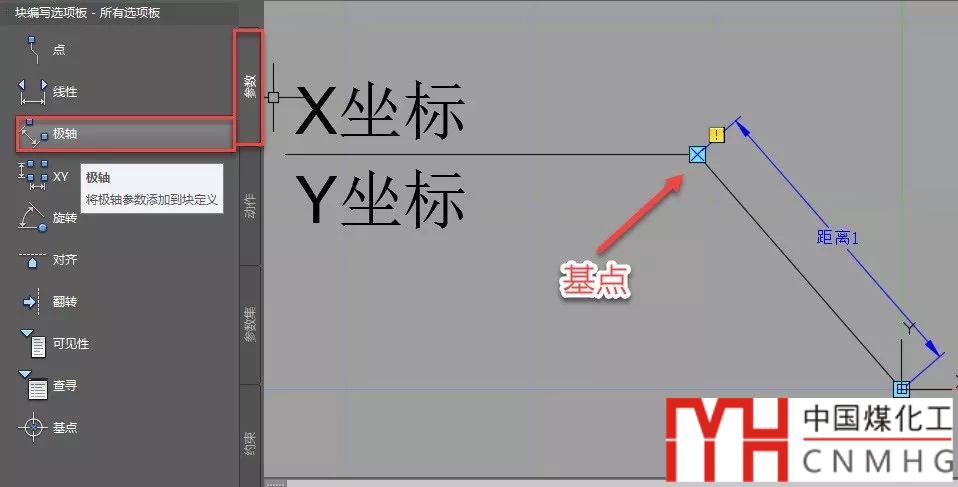

單擊參數選項卡，在參數中單擊極軸參數，提示選擇基點的時候捕捉斜線和直線的交點，然后捕捉斜線下方的端點，然后將參數放到一個合適的位置就好，如下圖所示。

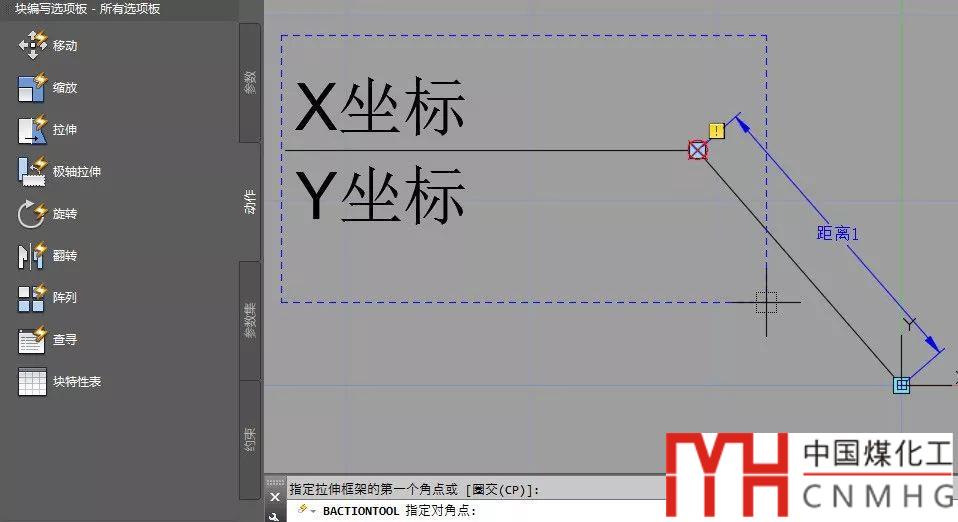

然后單擊動作選項卡，在其中單擊拉伸動作，在提示選擇參數的時候拾取剛添加的極軸參數，提示指定與動作關聯的參數點的時候選擇參數的基點，提示選擇拉伸框架的角點就是讓我們框選要被拉伸的范圍，我們將直線、兩個屬性值和極軸參數的基點都框進來，如下圖所示。

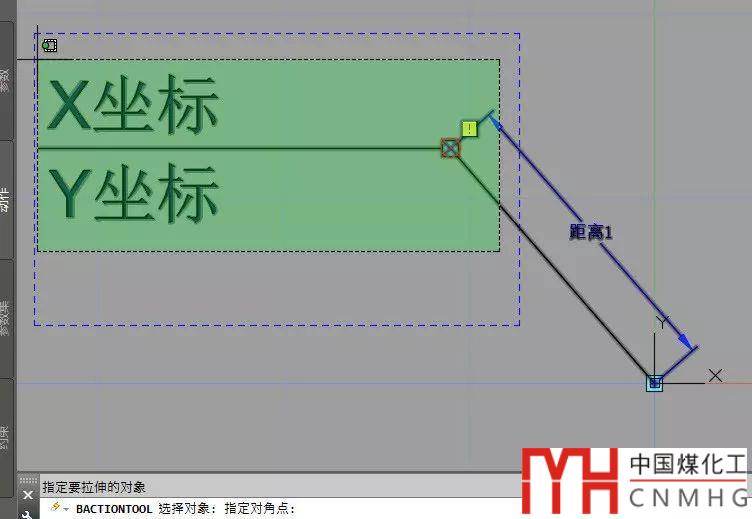

然后會提示讓我們選擇要拉伸的對象，我們從右往左將直線、兩個屬性值和極軸參數的基點選中即可，如下圖所示。

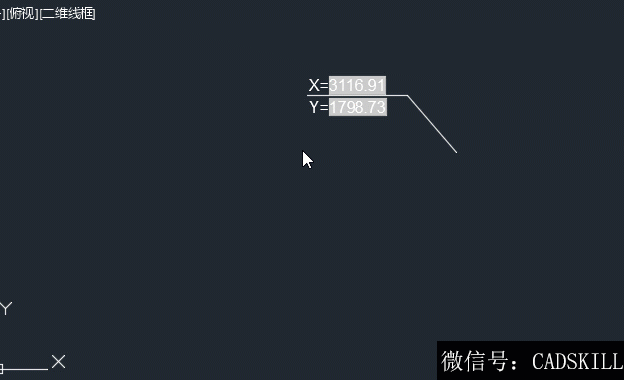

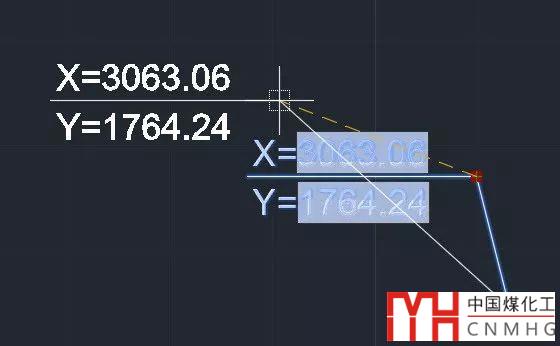

根據提示將定義好的拉伸動作放到圖中某個位置，這個文字可以隨意，拉伸的動作就定義好了。如果想確認一下動作設置得是否對，可以先關閉塊編輯器并保存修改，然后拖動斜線和直線相交處的夾點，看是否可以動態調整坐標的位置，如下圖所示。

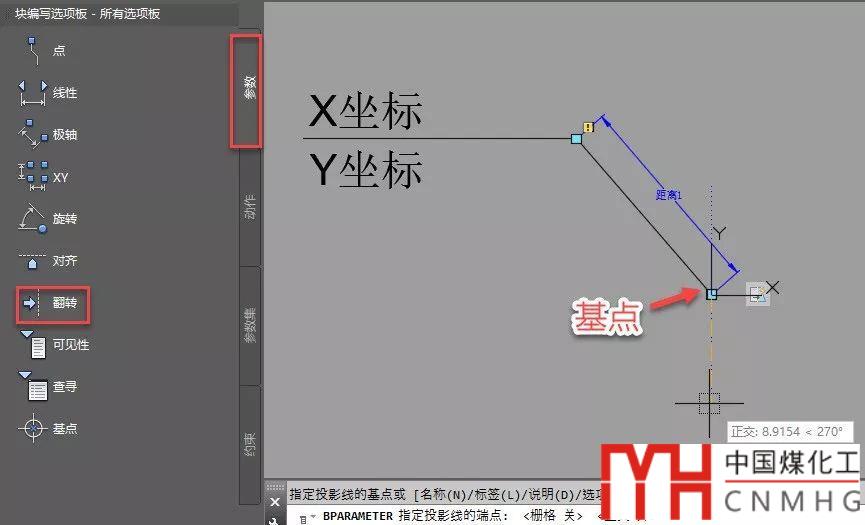

下面我們再添加一個左右翻轉的動作，在參數選項卡中選擇翻轉參數，將翻轉參數定位到斜線下方的端點處，然后向下豎直拖動，確定翻轉軸的方向，如下圖所示。

根據提示將翻轉參數的標簽放到某一個位置，這個位置隨意。切換到動作選項卡，單擊翻轉動作，根據提示選擇剛設置的翻轉參數，提示選擇對象的時候?qū)⒅本€、屬性和極軸參數都選中，就可以完成翻轉動作的設置了。

至此，這個坐標標注的動態快就定義好了，我們可以關閉塊編輯器并保存上面所做的修改，我們就可以插入一個圖塊看看坐標標注的效果了。

上面只是簡單介紹了制作這樣一個坐標標注動態塊的方法，自己可以根據自己實際需要對圖形、坐標值的格式、甚至參數動作的設置進行調整。如果感興趣，還可以進一步細化此動態塊，比如給橫線設置拉伸動作方便調整橫線的長度，設置可以想想有什么辦法可以讓橫線自動根據文字的寬度調整長度。
