昨天的文章里介紹了圖層關閉和凍結區別，有網友留言說要補充一個小細節：在高版本的CAD中（例如CAD2016），對塊凍結操作時可以設置僅凍結當前層或是凍結塊內塊內圖元的所屬層，這也是一個很好用的操作。命令是LAYFRZ-S-B，然后選擇對應選項。

在昨天的文章中我們介紹的是在我們知道圖形所在的圖層后在圖層管理器或圖層列表中關閉或凍結某個圖層，因?yàn)橹苯訉?duì)圖層進行操作，因此開關和凍結并沒有特別的設置。而這位網友提到的LAYFRZ是圖層工具中的一個命令，其實這個命令在很早的版本，2007版甚至之前的版本就有了。

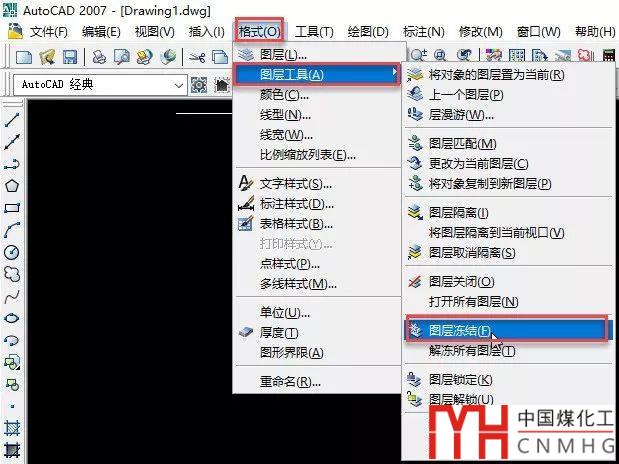

圖層工具里提供這些功能操作更直觀點，我們不用關心哪些圖形在哪個圖層，只需要圖中拾取一個圖形，就可以獲取這個圖形所在的圖層，然后對圖形進行凍結、關閉等操作。其實之前介紹過這些圖層工具。

CAD圖層工具介紹

之前雖然介紹了圖層工具的基本用途，也關注到圖層隔離LAYISO有一些參數設置，但確實沒有注意到圖層凍結的這些設置選項，今天研究后才弄明白怎么回事。

當我們通過拾取圖形獲取并凍結圖層的時候，如果我們?cè)趫D面上拾取的可能是一個獨立的圖形，這樣就可以直接獲取圖形所在的圖層；但如果選擇的圖形位于圖塊或外部參照內部，是選擇對象所在圖層，還是圖塊和外部參照的圖層，這個就可以通過選項來設置，設置不同的選項，獲取的圖層不同，凍結圖層不同，效果也不相同。也就是網友說的可以設置凍結當前層（圖塊所在的圖層）或凍結拾取的塊內對象所在的圖層，下面我們不妨通過一個簡單的例子看一下幾個選項區別。

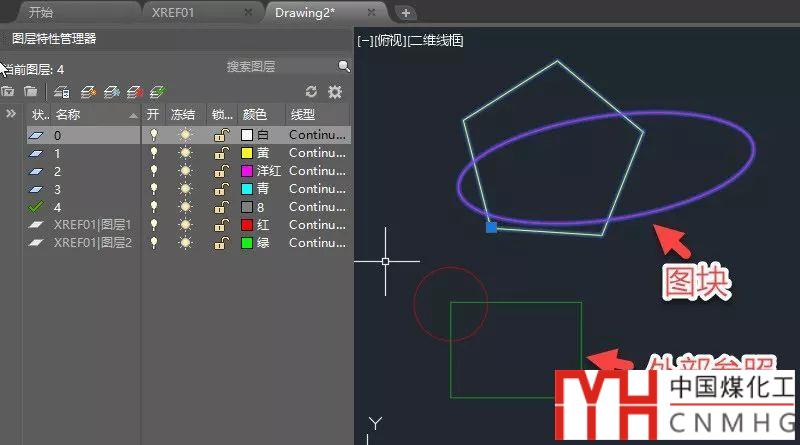

我先創建了一個由0層、“圖層1”、“圖層2”組成的圖紙：XREF01.DWG，然后又新建了一張圖紙，在圖紙中創建了一個圖塊，塊內圖形分別“1”、“2”兩個圖層，圖塊插入在圖層“3”，而外部參照是當前層設置為“4”時創建的。

輸入LAYFRZ命令，回車，輸入S回車。

可以看到所有視口V和塊選擇B兩個選項。先看看塊選擇有哪些選項。

輸入B，回車，可以看到有三個選項：[塊(B)/圖元(E)/無(N)] <塊(B)>，默認選項是塊(B)，如下圖所示。

這三種方式有什么區別呢，我們不妨通過上面的樣例看看分別拾取圖塊和外部參照中的某個圖形后會凍結哪些圖層。

塊（B）

默認的選項：塊（B）的效果如下：

拾取圖塊中的某個圖形時，圖塊插入的圖層“3”被凍結，而拾取外部參照中的某個圖形時，此圖形所在的外部參照?qǐng)D層“XREF01|圖層2”被凍結。

圖元（E）

先將剛凍結的圖層解凍，然后將LAYFRZ選項設置為“圖元（E）” ，采用相同的操作，拾取相同的圖形，效果如下圖所示。

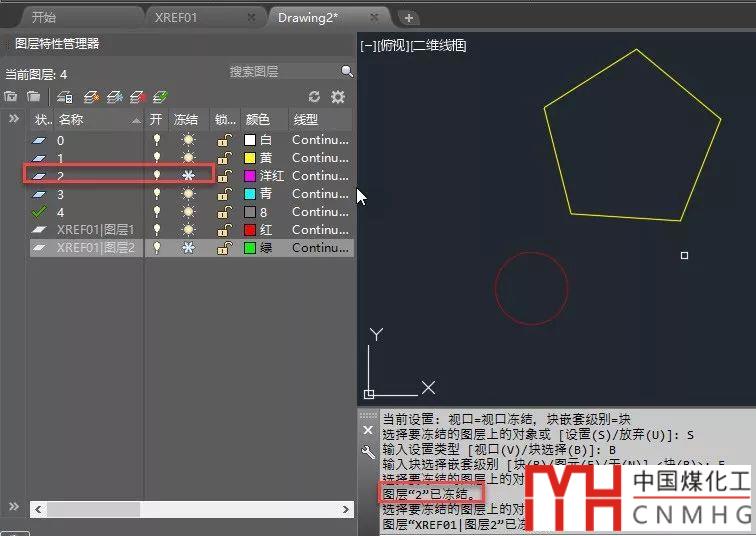

當設置為圖元方式的時候，無論是拾取的是圖塊內或外部參照內的圖形，都只會凍結圖形所在的圖層。外部參照處理效果跟塊（B）方式一樣，而圖塊就不同了，這次凍結的是橢圓所在的圖層“2”，而圖塊插入的圖層“3”并沒有被凍結。

無（N）

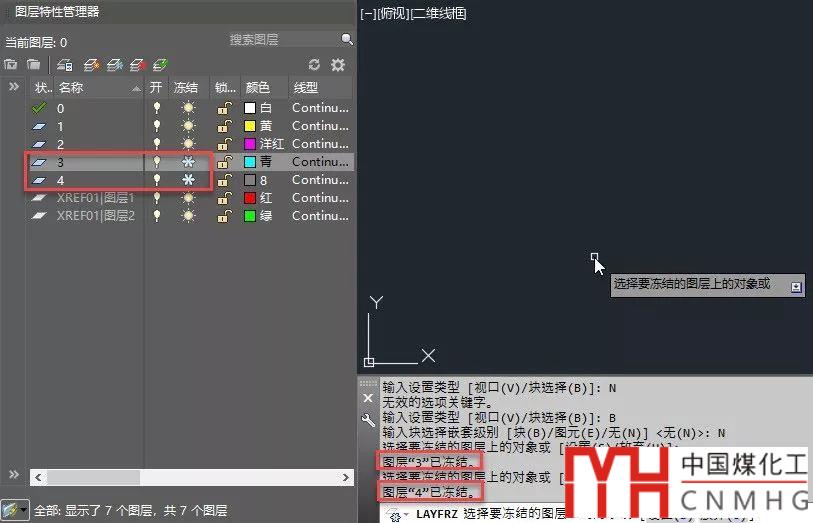

將塊嵌套方式設置為無的時候，其實就無法獲取圖塊或外部參照內部對象所在的圖層，只能獲取圖塊或外部參照所在的圖層，雖然拾取的圖形跟前面方式一樣，但這些圖層被凍結后，就完全看不到圖塊和外部參照了，如下圖所示。

當然要順利進行凍結操作，被操作的圖層不能是當前層，如果出現提示當前圖層無法凍結的時候，就要先切換當前層，再進行操作。

默認的塊（B）模式顯然是最常用的方式，如果沒有特殊需要，就不需要調整選項。

視口（V）

昨天的文章里介紹了在布局中不同視口可以凍結不同圖層，用圖層凍結LAYFRZ選擇圖形凍結的時候，默認方式就是視口凍結，如果在模型空間的操作的話，其實就等同于所有視口凍結，但如果進入布局的某個視口后進行操作的，就只會在當前視口凍結所選的圖層。

放棄（U）

用圖層凍結LAYFRZ命令可以連續在圖中拾取對象來凍結圖層，如果不小心選錯了圖形，發現凍結的不是自己想凍結的圖層，可以輸入U(xiǎn)后回車，撤銷剛被凍結的圖層。

在執行LAYFRZ命令回車后，命令行會提示我們當前設置是什么，如果視口和塊嵌套的方式不滿足需要的，就可以輸入?yún)?shù)對參數進行調整。

圖層管理器和圖層工具采用不同的操作模式，各有各的好處，至于采用哪種方式，取決于你對圖紙的了解程度和個人的操作習慣。
