網上有很多問類似的問題，圖中的圖形在打印后卻消失，到底是什么原因呢？

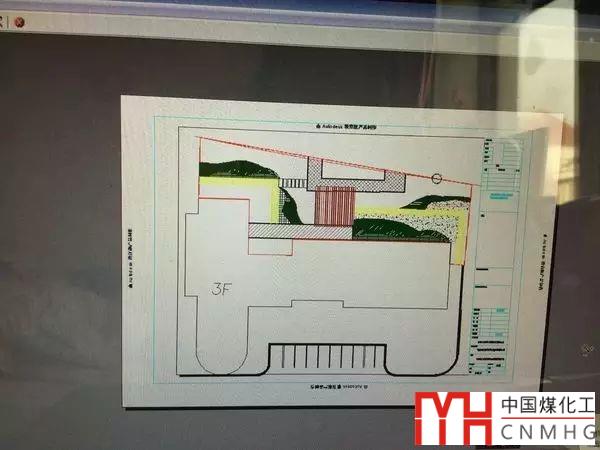

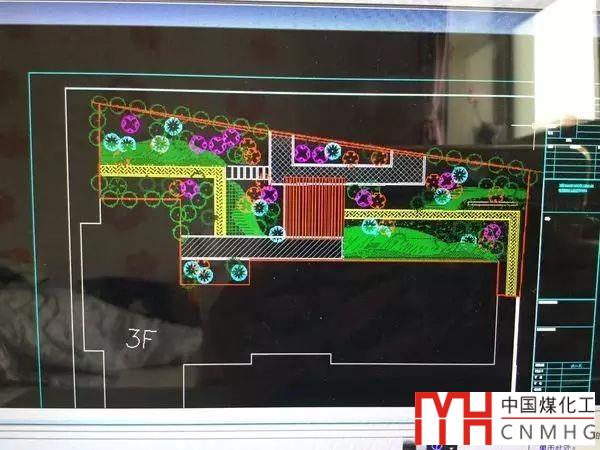

這兩張圖片就是有網友在百度知道上發的圖片，在打印時圖中很多植物的圖塊都消失了。

之前我遇到過一些類似的問題，原因不盡相同，我將其中幾種比較常見的問題列列舉出來，希望對大家有幫助。

圖形被放到了不打印的圖層

圖形被放到了設置成不打印的圖層，這是遇到這種問題首先應該想到的。

很多人知道CAD圖層可以設置成不打印，但卻有不少人不知道CAD會自動創建一些不打印的圖層，最常見的就是Defpointst圖層，而且大多數人不知道這個圖層怎么出來的，有什么用，為什么會自動設置成不打印。

每日一貼——CAD圖層

關于Defpoints圖層

現在就告訴大家這個圖層是怎么來的。新開一張圖，創建一個標注，這時我們打開圖層管理器，就會發現多了一個Defpoints圖層，如圖所示。

這個圖層不僅會被自動設置為不打印，而且無法修改成可打印。

---提示：下面是廣告，不是本文圖片！---

這個圖層是什么用的呢？

所謂defpoints，就是定義標注的點，比如我們創建線性標注時在圖中拾取的起始點和終止點，在圖形中會有一個點的標記，選中標注后它們會是標注的夾點，可以拖動改變標注的尺寸，如圖所示。

標注中只有這兩個點在Defpoints圖層上，就是為了保證在打印的時候這兩個點不會被打印出來，如圖所示。

由此可以看出，CAD圖層設置成不打印還是有用的，CAD中有時為了操作方便，會生成一些再打印圖紙上不需要出現的圖形，例如標注的定義點，還有視口的邊框。在布局中顯示視口的邊框，可以方便我們選擇并設置視口參數，但如果視口邊框不跟圖框邊界或其他邊界重合，有時候我們不希望打印出來，很多人就會直接將視口放到Defpoints圖層上。

上面我們重點介紹了CAD自動設置成不打印的圖層：Defpoints，由于不少人不知道它默認被設置成不打印，不小心將圖形放到了這個圖層上，當出現圖形沒有打印出來的時候就會很奇怪。這種圖紙我遇到過幾次，所以建議大家在遇到圖形沒有被打印出來的時候，首先要檢查一下圖形是否被放置到不打印的圖層上。

如果發現在圖形在Defpoints或其他不打印圖層，需要將這些圖形選中，然后在圖層列表中選擇一個可正常打印的圖層，將圖形移到其他圖層上。

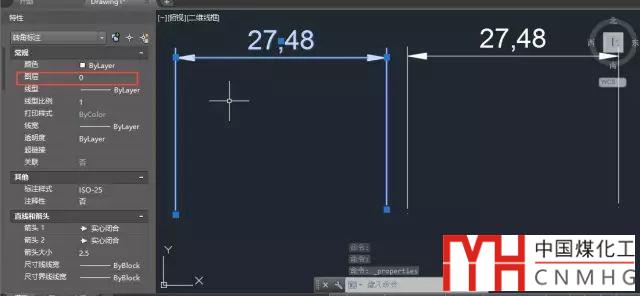

發前面兩張截圖的網友說他的圖形沒有在Defpoints圖層，也沒有在不打印圖層，而看他的截圖那些沒有被打印的是一些植物圖塊，圖塊的情況相對會復雜一些，因?yàn)槿绻麆?chuàng)建圖塊時圖形不再0層，那么圖塊無論插入到哪層，圖形都會在原來的圖層。標注其實跟圖塊類似，我們選中標注的時候，我們可以看到標注在其他層，只有標注的定義點在Defpoints上，因此只有那兩個點打印不出來。

關于圖塊的圖層和相關屬性設置可參看引用的百度經驗，這里就不再詳細介紹了。

每日一貼——CAD創建圖塊時需要注意的問題

創建圖塊時應如何設置圖層、顏色等特性？

顏色設置導致的不打印

大多數人想不到因?yàn)轭伾O(shè)置不對會導致圖形沒打印出來，其實這種情況不少，我就遇到過好幾次。這種現象很容易重現，下面我就一起看看怎么回事。

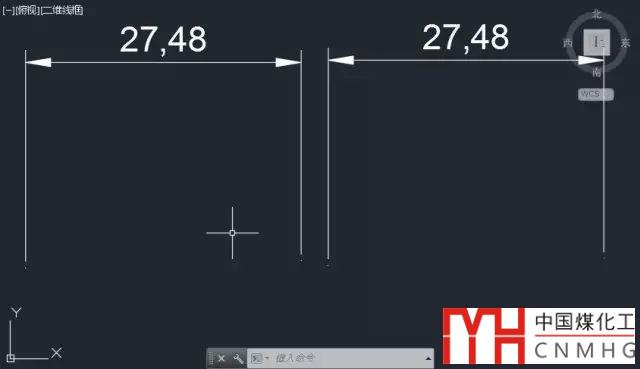

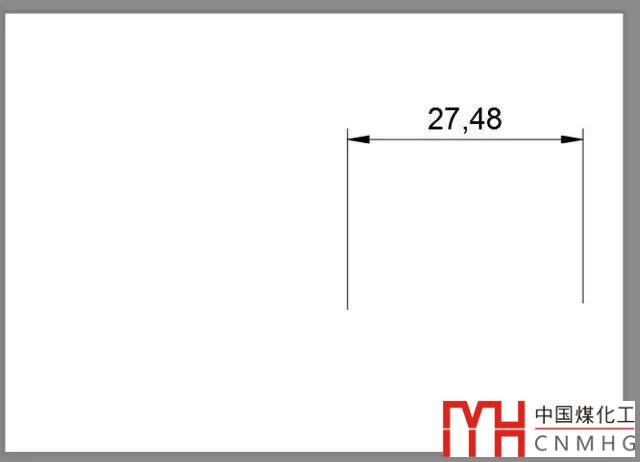

上面的例圖中有兩個標注，我修改一下其中一個標注的顏色，兩個標注看起來還是一樣的，但打印預覽的時候我們可以看到其中一個標注就消失了，如圖所示。

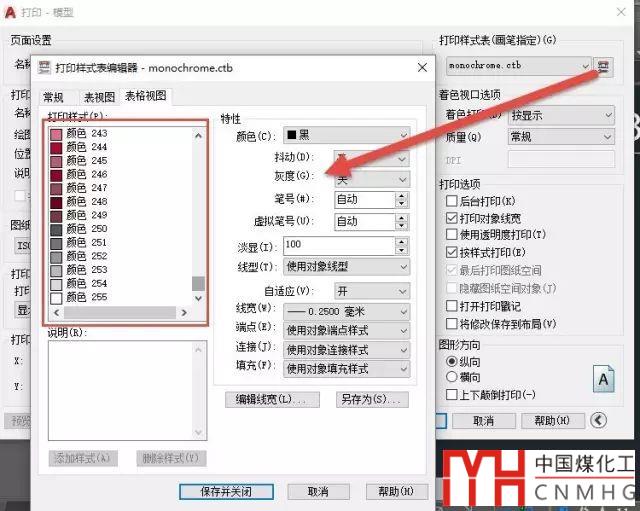

我們來看一下消失的標注的顏色設置，然后再來看看打印樣式表的設置。

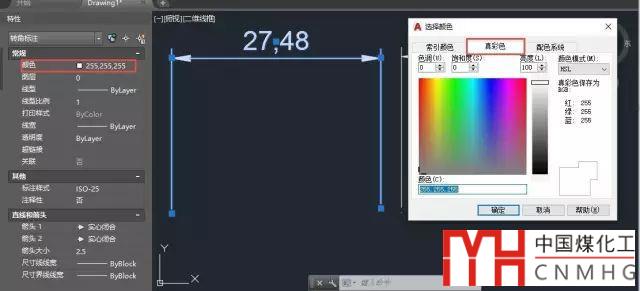

這個標注被設置成真彩色的255，255，255，也就是白色，跟索引色的7號色顯示效果一樣，但在打印的時候，打印樣式表只能設置255種索引色的輸出顏色和線寬，真彩色在打印輸出時將不做任何處理，按原色打印，在白紙上自然就什么也看不到了。

每日一貼-CAD中顏色的作用和設置時應該注意的問題？

在CAD打印時怎么設置打印輸出的顏色？

所以不要因?yàn)檎娌噬伾S富就隨意使用，要知道它們在打印的時候是無法映射成其他顏色的，無法用打印樣式表控制的。

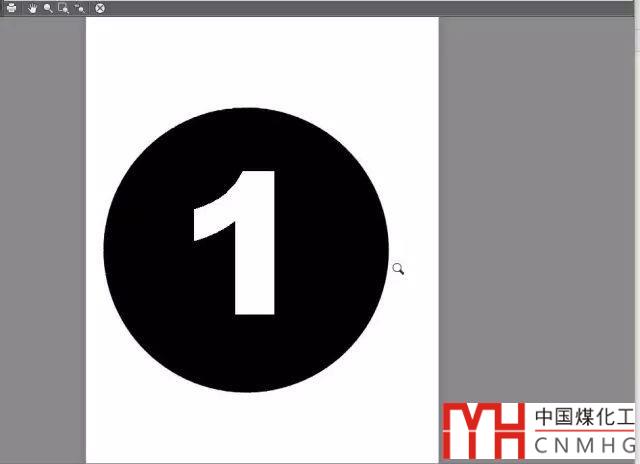

有時我們有時也可以利用真彩色的這一特性，比如說我們需要再一個填充中出現一個反白的文字，就可以將文字設置成真彩色的白色，

有時我們希望用填充來遮擋其他圖形，也可以將填充的顏色設置為真彩色的255,255,255。

如果圖紙能顯示但沒有打印出來，上面兩種可能性最大，所以遇到這種情況，首先檢查圖層，再檢查顏色。

當然還有其他可能，例如打印設備老舊，打印時內存溢出；有時可能跟圖形本身有關系，比如有些文字因?yàn)槿鄙僮煮w在打印輸出成PDF時消失，這種情況換個CAD版本或換個打印驅動就可以的打印出來。

為什么CAD圖輸出成PDF預覽時正常，但打印后很多文字都消失了？

如果遇到圖層和顏色都沒有問題但打印不出來的時候，只能用對比的方法找出原因，比如用不同的打印設備打印，用不同的CAD軟件打印，對比可以打印的圖形和不能打印圖形之間特性上有什么差異等等。

大家如果遇到不能打印又不是文中說的兩個原因時可以給我發消息，將圖紙發過來研究一下。
