上一篇文章我們談到西門子ET200S的底板模塊（Terminal Module），主要講解的是電源類的底板模塊，它的名稱中有字母"P"，比如：TM-P15S22-01。今天這篇文章，我們來談談另一類底板模塊——電子模塊（Electronic module）底板。

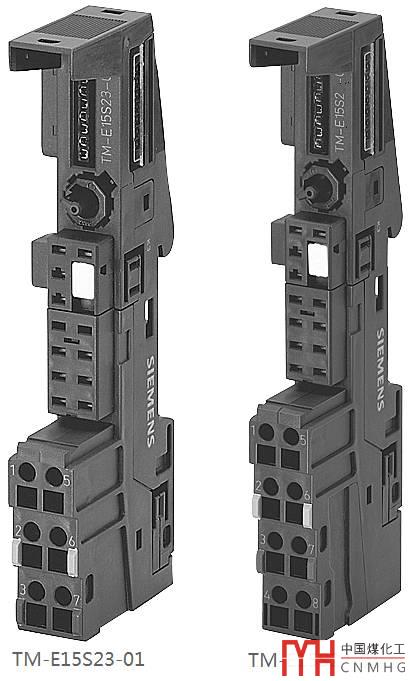

電子模塊（Electronic module）類底板模塊是用來連接諸如輸入/輸出（數字量和模擬量）模塊及功能模塊的底板模塊（有點拗口?。?，它的命名規(guī)則與電源類底板模塊相同，以TM-E15S23-01為例，“TM”是“Terminal Module（底板模塊）”的縮寫；“E”表示電子模塊（Electronic module）；“15”表示連接電子模塊的寬度為“15mm”；“S”表示其固定方式為卡簧固定（Spring）；“23”表示端子的數目為“2X3（兩排，每排三個）”。再比如：TM-E15S24-01，它的不同之處在于有“2X4（兩排，每排四個）”個接線端子，如下圖：

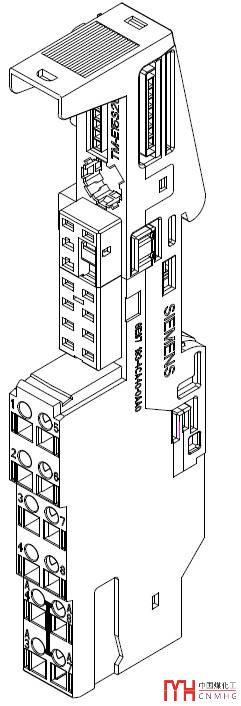

底板模塊TM-E15S26-01有12個接線端子，它除了1~8號接線端子外，還有四個附加接線端子，左邊從上到下是A4、A3；右邊從上到下是A8，A7；四個附加端子都是連接到AUX1總線上，與電源類底板模塊的AUX1總線相連（不清楚AUX1總線的看看上一篇文章），如下圖：

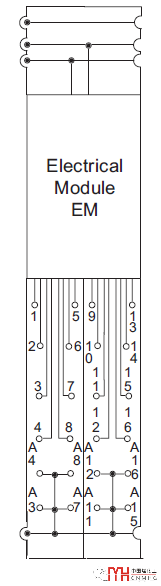

以上都是連接15mm寬的電子模塊的底板，ET200S中還有連接30mm寬度模塊的底板，比如通用30mm底板模塊：TM-E30S46-A1，它有四排接線端子：最左邊為1~4號，最右邊為13~16號；同時它有8個輔助接線端子：左起從上到下分別是A4|A8，A3|A7，A12|A16，A11|A15；這些輔助接線端子都是連接到AUX1總線上的，如下圖：

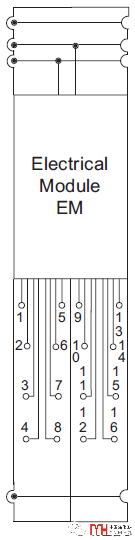

除了這種通用30mm底板模塊，還有連接30mm故障安全模塊的底板模塊：TM-E30S44-01，它與通用型的區(qū)別在于沒有輔助接線端子，如下圖：

介紹了這么多，那么底板模塊接線端子是如何定義的呢？應該如何接線呢？其實，底板模塊本身并沒有對接線端子進行定義，它的接線方式取決于與其插接的信號模塊。比如說，同樣是TM-E15S26-01，如果它上面插接數字量輸入（DI）模塊，那么1號端子就要連接外部的數字量輸入信號；如果它上面插接數字量輸出模塊（DO），那么1號端子就要連接外部的數字量輸出信號。當然，根據連接信號模塊的不同，會有很多不同的接線方式，我們將在下一篇文章專門討論下底板模塊如何接線？
