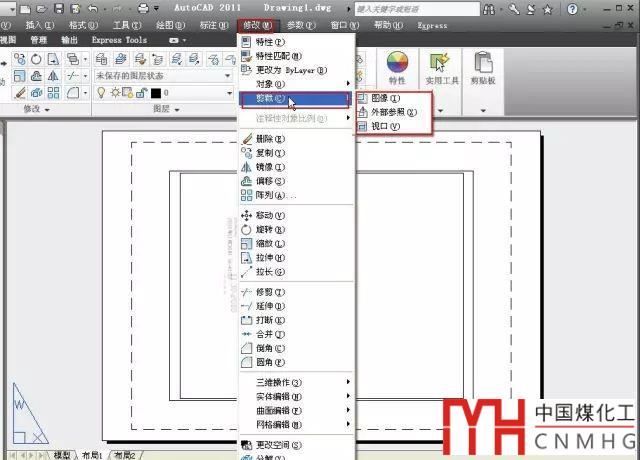

以前發過關于圖塊、外部參照、光柵圖像裁剪的相關文章，在CAD菜單中我們可以看到CAD還可以對光柵圖像和視口進行裁剪，如圖所示。

CAD中針對不同對象有不同的裁剪命令,這里將裁剪相關的命令和變量總結一下。裁剪光柵圖像的命令：IMAGECLIP，裁剪視口的命令是VPCLIP，圖塊和外部參照裁剪的命令是XCLIP。可能是考慮讓用戶少記一點命令，在CAD高版本，提供了一個裁剪的總命令CLIP，執行此命令后，會根據選擇的對象不同調用不同命令的參數。

圖塊和外部參照裁剪（XCLIP）

用XCLIP命令可以利用封閉邊界線正向和反向裁剪圖塊或外部參照，只顯示圖塊和外部參照的一部分。在下面引用的經驗中有詳細介紹，此處不再贅述。

為什么CAD的圖塊或外部參照只能看到一部分？你會用XCLIP命令裁剪圖塊或外部參照嗎？

光柵圖像裁剪（IMAGECLIP）

光柵圖像裁剪的操作與XCLIP類似，我們可以直接進行矩形或多邊形裁剪，如果裁剪邊界比較特殊，可以事先用封閉多段線畫好邊界。詳細介紹請參看之前發布的文章。

CAD中光柵圖像(圖片)如何裁剪和設置透明？。

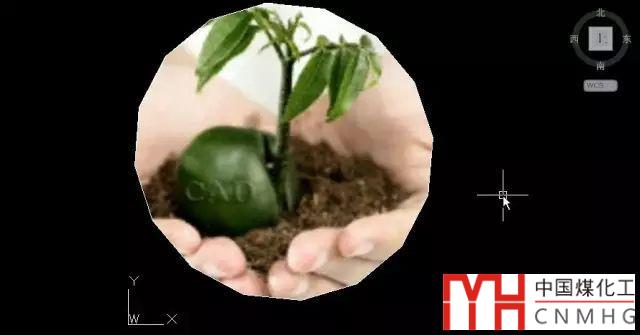

光柵圖像裁剪的其他選項與XCLIP基本相同，需要記住的是光柵圖像的裁剪不支持圓和弧，用多段線橢圓可以裁剪，但也可以明顯看到邊界也呈多邊形。

布局視口的裁剪（VPCLIP）

有時我們需要在布局空間建立不規則形狀的視口，例如L形、圓形等，我們同樣可以用繪制好的邊界進行裁剪。

打開一張有圖形的圖紙，切換到布局空間，在圖紙空間會內繪制一個圓作為裁剪邊界，如下圖所示。

從菜單或工具面板執行視口裁剪命令或直接輸入VPCLIP后回車，命令行會提示選擇裁剪對象或手動繪制多邊形，此時可直接拾取邊界，如果事先未繪制編輯，可回車后直接在圖中繪制多邊形邊界。

直接單擊圓，即可完成視口的裁剪，如下圖所示。

裁剪的總命令：CLIP

對于習慣命令行輸入的用戶，XCLIP可以直接輸入XC，圖像和視口裁剪的命令太長了，而且還要記三個命令，太麻煩了，因此在高版本CAD中在保留原有命令的基礎上，將這幾個命令合并成了CLIP。如果你的版本支持CLIP，以后只用記這一個命令了。

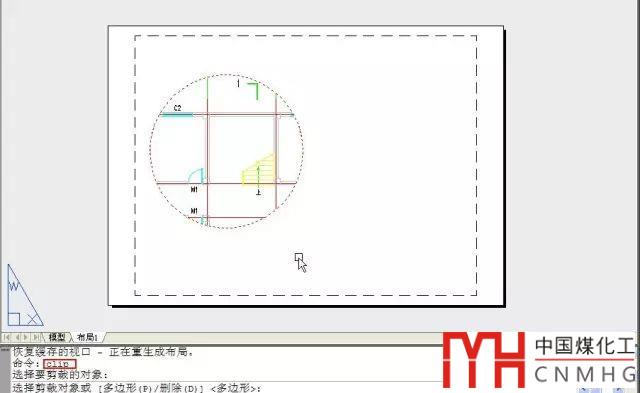

當我們執行CLIP命令并選擇被裁剪對象后，軟件會自動判斷，然后彈出針對選定對象可支持的選項。比如我們選擇一個視口，就會自動調用VPCLIP的選項，如下圖所示。

裁剪邊框顯示的設置

正常裁剪后都會顯示一條邊框線，我們可以通過設置控制邊框線的顯示和打印。由于之前有很多裁剪命令，因此就有很多對應的邊框設置的命令，比如XCLIPFRAMEIMAGEFRAME，以及針對PDFDWFDGN等參考底圖的邊框顯示的設置的變量，這些變量也被合并成了FRAME變量，也就是說FRAME可以控制其余這些變量。顯示和不顯示光柵圖像邊框的效果如圖所示。

FRAME用于控制圖像和參考底圖的邊框、參照裁剪邊界如何顯示，可以設置成0、1、2、3。如果FRAME變量變了，IMAGEFRAME、 DWFFRAME、 PDFFRAME、 DGNFRAME和 XCLIPFRAME的設置將跟隨變化。

0 不顯示也不打印邊框，當選擇或預覽對象時會臨時顯示。

1 顯示和打印邊框。

2 顯示但不打印邊框。

3 各種對象邊框的設置可以不同，保留針對不同對象變量的設置。

XCLIPFRAME、IMAGEFRAME等這些變量只能設置為0、1、2

需要注意的是，如果自己繪制了多段線作為裁剪邊界，裁剪后這些多段線仍然會顯示，如果想不顯示邊界，首先要將這些線刪除。

視口邊界無法用變量控制，只能選擇視口，將視口放到一個不打印的圖層(如depoints)上。

注意事項

• 以上技巧使用AUTOCAD和浩辰CAD等類似CAD軟件

• 不是所有CAD版本都支持CLIP命令
