CAD中當圖形重疊時是有先后順序的，如果我們的圖紙中都是細線，相互交叉重疊沒有什么關系，如果圖紙中寬度多段線、實體填充、區域覆蓋、圖像或OLE對象時，就有可能將我們需要顯示和打印的文字或一些重要信息遮擋。但有時，我們需要將一些圖形遮擋，讓圖面變得更整潔，比如我們會在圖塊的最底層添加一個區域覆蓋，圖塊插入時自動覆蓋其他圖形，如下圖所示。

這遇到重要圖形被遮擋或者希望遮擋某些圖形時，大多數人都知道可以通過設置圖形順序?qū)D形前置或后置，但CAD后續版本增加了很多調整圖形順序的命令，可能很多人還不了解，這里就將設置圖形順序的相關功能給大家介紹一下。

一、默認的圖形順序怎么設置的

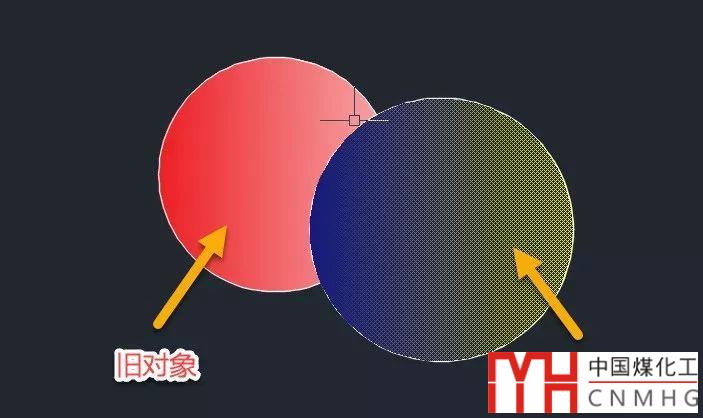

CAD畫圖的似乎后默認就是有順序的，這個順序就是圖形創建的先后順序，如果對象出現重疊，新創建的圖形在上面，后創建的圖形在下面，如下圖所示。

二、常規調整圖形順序的方法

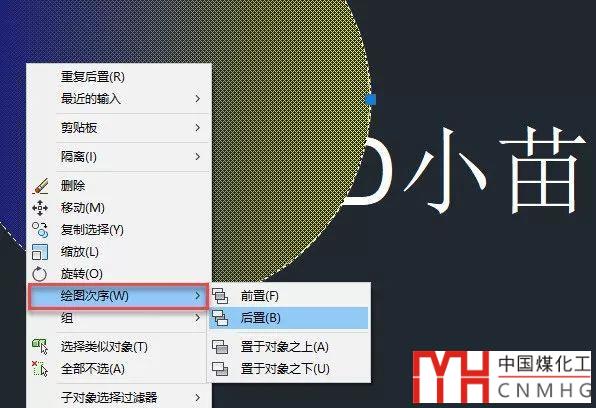

但繪圖的時候我們不可能完全按照圖形顯示的先后順序來創建圖形，因此CAD提供了調整圖形次序的功能，如果我們需要重點顯示的圖形，比如文字和標注被其他圖形遮擋，就可以將這些圖形前置或者將遮擋的圖形后置。

三、針對注釋和填充的批量處理

如果我們看到文字和標注被遮擋，可以手動進行處理，但有時圖紙中有成千上萬的圖形，就算我們仔細檢查，也有可能漏掉一個兩個，到打印時才發現有的文字沒有打印出來。因此CAD高版本增加了批量處理文字和標注這些注釋性圖形的功能，再后來又增加了填充批量后置的功能，有了這些功能，我們在打印前統一處理一次就好了，就不用一個個去調整了。

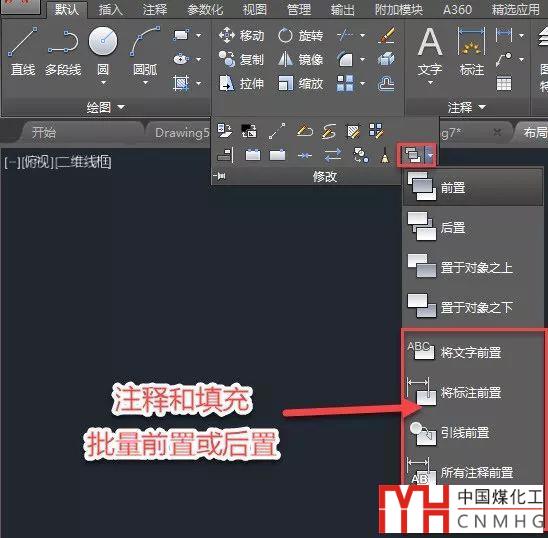

低版本CAD這些功能藏在菜單里（工具>圖形次序>......），到了高版本中，我們可以在修改面板的滑出式里找到繪圖次序的這些命令，如下圖所示。

如果覺得從菜單和面板中調用麻煩，可以記命令，文字前置、標注前置、引線前置和所有注釋前置對應的命令都是TEXTTOFRONT（TEXT TO FRONT）；填充后置的命令是HATCHTOBACK(HATCH TO BACK)。

四、擴展工具：按顏色設置圖形順序

之前有網友問CAD能不能想PS那樣按照圖層來設置圖形順序，CAD雖然么有辦法實現這個功能，但在擴展工具中提供了一個按顏色設置圖形次序的功能：CDORDER，如果圖形顏色都是隨層的，用顏色設置圖形次序不就跟按圖層設置圖形順序一樣了嗎？

詳細講解請參看之前發布的文章：CAD能像PS那樣按圖層設置圖形順序嗎？

五、用透明度設置來解決遮擋問題

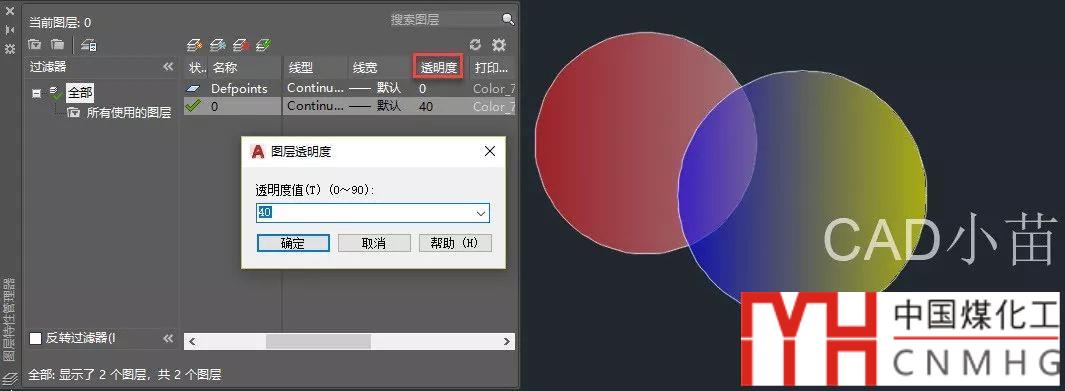

如果我們還需要顯示或打印出來兩個重疊圖形的輪廓，到了高版本中可以通過設置圖層偶圖形的透明度來達到這樣的目的，如下圖所示。

詳細講解請參看之前發布的文章：CAD中怎么設置圖形的透明度？
