昨天有網友問了一個問題，為什么在布局雙擊編輯圖塊時會自動進入模型空間，開始我沒太明白，圖紙發過來以后才想起來之前有網友問過類似的問題，當時是雙擊編輯文字會自動進入視口，而無法彈出文字編輯框，無法編輯文字。最后發現這兩個問題的原因是相同的，覺得有必要給大家講一下，以后遇到類似的現象知道怎么解決。

之前網友發過來的雙擊文字進入視口的圖紙現象和問題比較明顯，下面就以那張圖紙為例看一下。

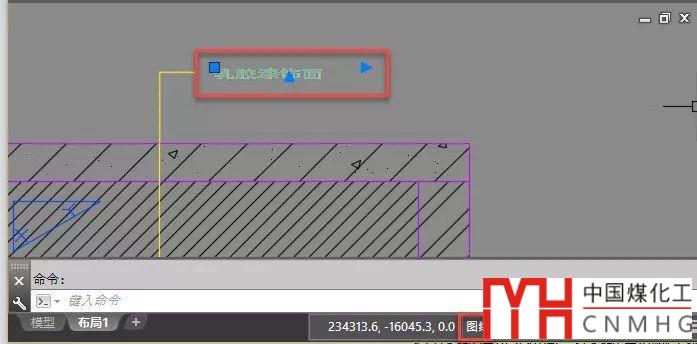

打開圖紙后進入布局，在圖紙空間做了很多文字標注，很多文字在視口范圍內，如下圖所示。

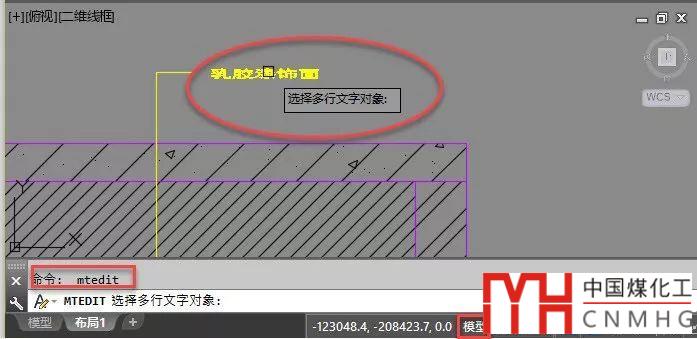

正常情況下雙擊文字對自動執行文字編輯命令，但在這張圖中雙擊這些文字后，雖然執行了文字編輯命令，但自動進入了視口，切換到模型空間，而文字在圖紙空間，雖然提示選擇文字，但卻無法選中文字進行編輯，如下圖所示。

為什么會這樣呢？

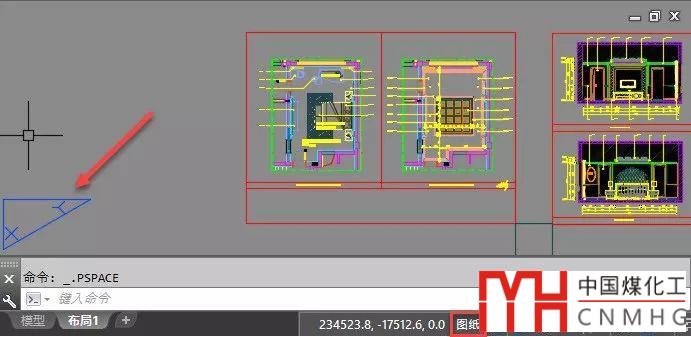

當時我也只是偶然注意到圖紙空間的坐標的標記有點奇怪，如下圖所示。

圖紙空間的的X軸向上了，而Y軸向下了，也就是圖紙空間的UCS坐標系不是默認的世界坐標系，于是我嘗試將坐標系恢復成世界坐標系，于是輸入U(xiǎn)CS，回車，回車（因?yàn)槟J(rèn)選項就是世界，無需輸入W，回車，就可以恢復成世界坐標。）。

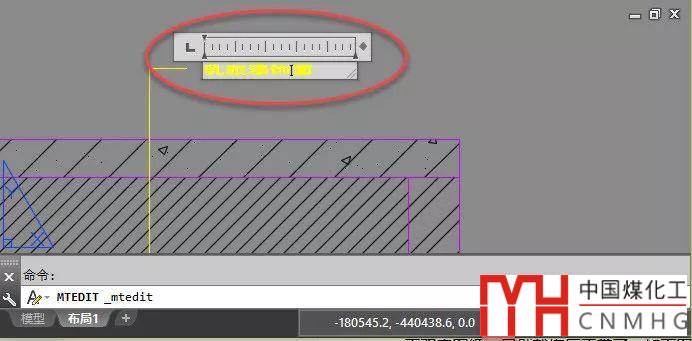

再雙擊圖紙，居然就恢復正常了，如下圖所示。

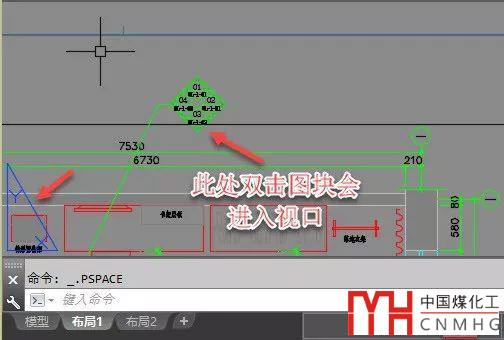

今天網友的圖塊雙擊進入模型空間的問題，雖然現象類似，但圖紙空間的坐標系看上似乎是正常的，如下圖所示。

但我用同樣的方法處理了一下，將UCS設置為世界坐標系后，雙擊也可以正常編輯了。

為什么布局空間UCS不是世界坐標系就會出現這個問題，明明雙擊圖形后已經激活了相關的編輯命令，但卻會進入視口，卻要繼續提示選擇對象，而想編輯的對象卻偏偏在圖紙空間，導致無法編輯。

雖說一般情況下是不會在圖紙空間設置UCS，但設置了UCS后AUTOCAD這樣處理，網友問我為什么，我也說不清楚，如果哪位網友了解真正的原因請留言分享。
