之前遇到過很多圖形坐標異常大的圖紙，當時不知道這些圖紙是怎么產生的，但最近跟多次跟網友交流后可以確定這些圖紙就是因?yàn)槭褂昧隋e(cuò)誤的Z軸歸零的插件和方法。那如果圖紙中出現了Z坐標導致圖形編輯不正常時到底應該怎么讓Z軸歸0呢？
之前發過相關相關的文章，但最近發現還有不少因?yàn)橛缅e(cuò)誤的Z軸歸零插件導致出現的異常圖紙，覺得有必要在此提醒一下大家。
建議不要使用的Z軸歸0的方法或插件！
網上搜Z軸歸0時，經常會看到這樣的一種方法，有的是介紹手動操作，有的是提供了LISP程序的語句，有的直接提供了寫成了Z軸歸零的插件。這種方法的操作如下：
1、CTRL+A將圖形選中。
2、使用移動(M）命令,以原點為基點，輸入0,0,0，回車定，目標點坐標輸入0,0,1e99(是數字一英語字母E和數字九九)，確定。意思就是將所有圖形移動到無窮高處。
3、CTRL+A將圖形選中。
4、使用移動(M）命令,以無窮高處為基點，輸入0,0,1e99，回車定，目標點坐標輸入0,0,-1e99，確定。意思就是將圖形再移動到無窮低處。
5、使用移動(M）命令,以無窮高處為基點，輸入0,0,-1e99，回車定，目標點坐標輸入0,0,0，確定。意思就是將圖形再移動到原點處。
這種處理方式的原理是將圖形全部移至正無窮,再移至負無窮,最后再移回到0坐標 這樣Z軸就歸零了。有的還專門寫了注意事項：在這樣做之前,要將塊先打散,不然即使按部就班的做了這些步驟,圖形也回不到0坐標！
我是在不太理解這個處理的原理，估計是CAD在坐標移動到無窮大和無窮小的時候超出了CAD的算法的極限值，從而忽略了之前的Z坐標，也就是鉆了CAD算法的空子?？赡茉诘桶姹綜AD因?yàn)橛?jì)算精度比較低，用這種方法有可能可以解決一部分圖紙的問題，但從理論上是不合理。
之前多次遇到過坐標值超大的圖紙，感覺跟這類的處理和插件有關系，所以不建議使用。
大家如果下載了Z軸歸0的插件，可以用記事本打開一下，雖然可能看不懂，但只要出現1e99類似的數字就最好不要用。
如果想試一下也可以，處理后保存時不要覆蓋之前的文件，另存一下，檢查一下是否有Z軸特別大或雙擊后圖紙消失或變成小點的現象。之前我遇到過很多圖紙坐標異常的插件都確定跟用了此插件。
每日一貼——CAD圖形顯示異常的原因和解決辦法
-下面是廣告，非本文圖片，支持作者，可點開后退出-
CAD歸零的方法多種多樣，有些方法很簡單，有些方法稍微麻煩一點，如果只是一兩個圖形Z坐標不為零，單獨修改就好，但如果圖紙中有大量圖形Z坐標不為0，就需要用一些工具和插件了，下面將我知道幾種方法簡單給大家介紹一下。
方法一，選中圖形后直接在特性面板里修改標高值
大家想到的最簡單的方法就是選擇所有圖形，然后打開特性面板（輸入PR或CH命令或者按CTRL+1），在特性面板里去改Z坐標。如果只有少數幾個同類圖形有這樣的問題，是可以的。如果Z坐標異常的圖形有多種，這樣顯然不行，因?yàn)楫?dāng)選擇所有對象后，特性面板里只顯示公共屬性。比如多段線的Z坐標是標高值，而直線則是起點和端點Z坐標，當同時選擇直線和多段線時特性面板里并沒有顯示Z坐標。

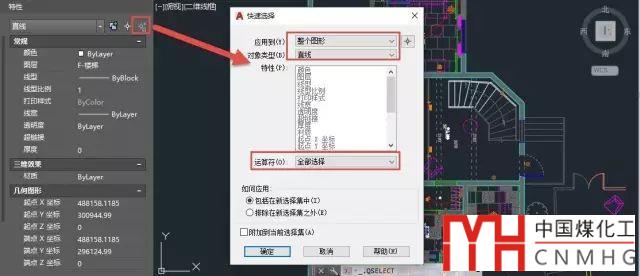

我們可以利用快速選擇來進行分類選擇后進行修改。輸入QSELECT命令后回車或直接在特性面板中單擊快速選擇按鈕，打開快速選擇對話框，選擇應用到整個圖形，在對象類型中選擇直線，在運算符里選擇“選擇全部”，單擊"確定"按鈕，將所有直線選擇出來。

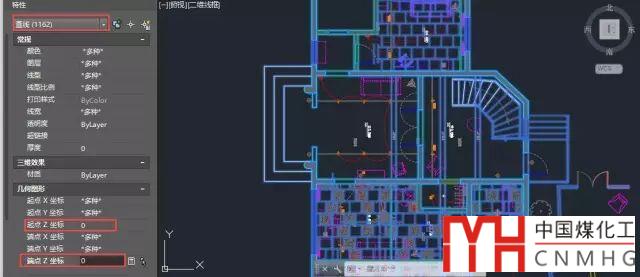

在特性面板找到起點和終點Z坐標，無論顯示的是３.0000E+99還是多種，直接輸入０，將所有直線的起點和終點的Ｚ坐標都改為0。
用快速選擇依次將其他類型的圖形選出來，再特性面板中改Ｚ坐標，圓和弧需要修改圓心坐標，多段線、填充、文字、圖塊有的是標高，有的是位置Ｚ坐標，總之是找到可修改的異常Ｚ坐標，將他們都改成０，還要切換到布局空間，將視口和圖紙空間的圖形也要處理一遍。
如果手動將標注的Z坐標歸零？
方法二，用CHANGE命令修改標高值
CHANGE命令可以修改各種對象，但通常也用來修改特性，而且可以同時修改不同類型圖形的標高。
操作很簡單：
輸入CHANGE命令，回車，框選要修改的對象，回車，輸入P，回車，輸入E，回車，輸入0，回車。
用CHANGE命令可以同時選中直線、圓、多段線等圖形并修改標高。如果直線的起點和端點的Z坐標相同，可以被成功地將Z坐標修改為0。但如果直線的起點和端點的Z坐標不同，命令行會提示：無法修改具有不同 Z 坐標的對象的標高，這種直線就無法修改了。這種直線通過快速選擇用特性面板倒是可以修改。
方法三、利用擴展工具命令
1、FLATTEN
在AUTOCAD和浩辰CAD等軟件的擴展工具中有一個叫變平或三維轉平面的命令：FLATTEN，這個命令并不僅可以將有Z坐標的圖形的標高改成0，且可以可以處理三維實體，將三維實體變成在當前視圖的投影。
在命令行中輸入FLATTEN，如果可以執行，就表示你的CAD支持此命令。變平FLATTEN正如命令的名字一樣，可以在模型空間是將整個圖形變平，不僅可以處理三維實體，二維圖形也會按當前視圖進行投影。如果需要得到三維實體的軸測圖，需要先將視圖切換到軸側圖，或者對三維實體進行三維旋轉。變平命令后，三維實體會被直接轉換為二維線，和視圖方向不平行的圓、橢圓等圖形也會進行轉換。
當圖中二維圖形有Z坐標，需要將Z坐標都變成0時，也可以用FLATTEN命令，但FLATTEN命令也并不是所有的圖形都可以修改，通常在處理后會提示有多少對象未被修改，我們需要切換到側視圖檢查一下，看是否還有圖形的Z坐標不為零，這些圖形有什么特征，是否圖塊內部有Z坐標不同的圖形，等等。
2、CHANGEZ
在浩辰CAD的擴展工具里還有一個專門改Z坐標的工具：CHANGEZ，在天正建筑等軟件等一些轉業軟件里也集成了類似的命令。這個命令操作非常簡單，執行命令后，框選所有要改Z坐標的對象，直線（包括起點和端點Z坐標不一致的直線）、圓、多段線以及共面的圖塊等標高都可以改為零，圖塊、三維模型也只是將標高值改為零，三維模型和圖塊都會維持原樣，因此如果圖塊內部圖形有不同的Z坐標，也無法處理。
方法四、Z軸歸零的插件
如果你的CAD中沒有FLATTEN或CHANGEZ等類似的可以處理Z坐標不為零的插件，我在網上看到一個插件，感覺還算靠譜，這里分享給大家，希望有人能用得上。
百度網盤下載地址：http://pan.baidu.com/s/1c1HnWTa
使用方法：
1、輸入AP，回車，加載下載后的插件。
2、加載成功后，輸入FLT命令，回車。
3、命令行會提示是否繼續，回車，當提示選擇對象時框選要處理的圖形后回車。
4、處理完后會提示你處理了多少個對象，多少個對象沒有處理，我們可以查看沒有處理的圖形狀況。
命令提示示例如下：
此程序校正二維圖形的Z坐標不為0的情況.
是否繼續:
選擇要拍平的物體: <直接回車將會自動選擇所有物體>
選擇對象：指定對角點: 找到 8 個
選擇對象：
設置Thickness為0...
無法修改 3DSOLID的厚度。
無法修改 MTEXT的厚度。
無法修改 MTEXT的厚度。
處理Z軸坐標中...0 完成.
7 個物體已拍平.
1 個物體沒有拍平. [1 個物體具有非0基點無法處理]
回車可以亮顯這些物體...
請按回車取消亮顯...
我只是簡單進行了測試，能不能很好地處理問題圖紙還需要大家的驗證。大家在處理后最好另存，保存原始圖紙的備份，避免處理有問題。
至于圖紙為什么會出現Z坐標，之前我也分析過，但并不能確定，但大家可以看一下下面的文章，看是否是這些原因。最好能找到出現Z坐標的原因，在以后繪圖的時候避免出現類似圖紙。
CAD畫圖時為什么會有Z坐標？
AutoCAD中Z軸自己變了是怎么回事？
