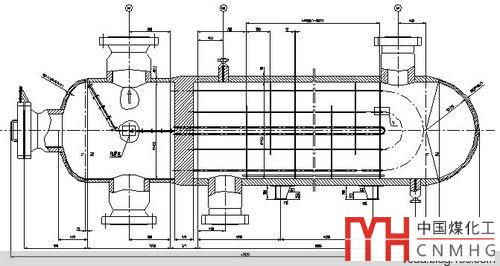

某裝置中高壓鍋爐給水預熱器為一臺臥式U型管式高壓換熱器，換熱器殼程設計壓力為17.15MPa，殼體直徑為1400mm，殼體厚度為98mm，尾部球形封頭厚度為60mm（設備外形見右側附圖）。在設計文件中要求殼程筒體與管板的最后一道環焊縫應采用氬弧焊打底，要求全焊透，并100％超聲檢測，Ⅰ級合格。

在制造過程中，制造廠反饋意見：由于此道焊縫處殼體厚度較厚，將其作為最后一道焊縫，其焊接質量不易保證。

在設計過程中，設計人根據以往設計經驗，考慮管束安裝方便的需要，將殼程筒體與管板的環焊縫為最后一道。但由于該焊縫只能采用單面焊，且只采用超聲法進行無損檢測。同時由于殼體壁厚相對較厚，使得該處焊縫的焊接質量不好控制。

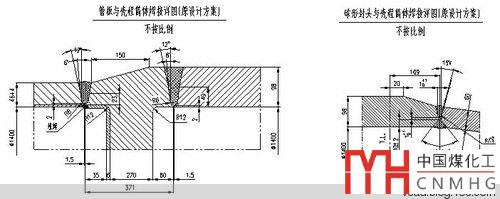

1． 經過與制造廠協商，制造廠建議殼程筒體與管板的環焊縫在管束組裝前先進行組焊，焊接完成后對此道焊縫進行100%射線+100%超聲檢測，檢測合格后再進行盲穿管束。

2． 管束組裝完成后，將尾部球封頭與殼體的環焊縫作為最后一道焊縫，采用氬弧焊打底的全焊透結構進行焊接組對。焊接完成后對該焊縫進行100％超聲檢測，Ⅰ級合格。

對于此類高壓換熱器，由于殼程筒體與管板連接處的局部應力較大，且焊接質量不容易保證，因此不宜將該焊縫作為殼體的最后一道環焊縫。如果管束安裝沒有問題，可以考慮將最后一道環焊縫的位置設置在尾部筒體與球形封頭連接處。
