每天有不少網友在信息和QQ群問問題，這里將前一天比較有代表性的問題匯總一下，希望對大家有用!

一、為什么外部參照插入后顯得那么暗？

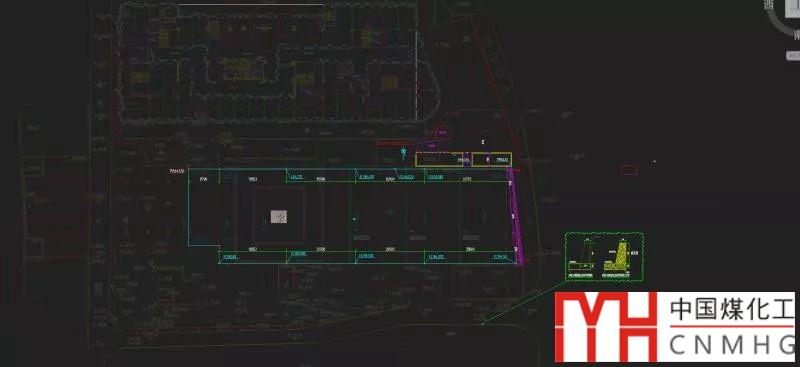

圖層被鎖定或者插入外部參照后，CAD會對這些圖形進行褪色處理，跟其他圖形有所區別。早期版本的CAD不支持此功能，剛換到新版本看到這個現象可能會有點奇怪。

鎖定圖層褪色可以在圖層的設置對話框中設置，外部參照的褪色度可以在選項對話框中設置，也可以直接通過變量設置。

CAD中如何控制外部參照、鎖定圖層等圖形的褪色度

二、怎么把布局里面的圖轉到模型里面？

用CHSPACE命令可以把布局的圖紙空間圖形轉換到模型空間，也可以將模型空間的圖形轉換到圖紙空間，轉換時會乘上視口比例。

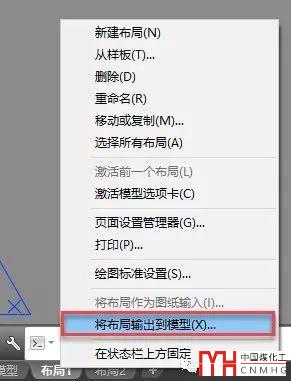

還可以利用命令將整個布局中圖紙空間和視口內圖形一起轉換成模型空間的一張圖紙，在布局標簽里就提供了這樣的命令。

CAD中如何將圖形從布局轉換到模型中？

--下面是廣告，非本文圖片--

三、掃描的PDF圖紙是否可以轉到CAD中？

有很多圖紙是PDF格式的，經常有人問如何將PDF轉到CAD中，這個問題之前也講過多次，不過還是有人問，這里再簡單說一下。

PDF文件看上去差不多，但其實差別很大，可以是從CAD打印輸出的PDF，也可以是掃描圖片生成的PDF，一種是矢量數據，一種是光柵數據(像素點構成)，這兩種PDF要轉到CAD中，方法有很大的差別。

矢量數據的PDF有很多工具都可以轉，AUTOCAD 2017以上版本就可以直接輸入這種PDF，但無論用哪種工具，PDF中支持的矢量數據有限，轉換回CAD肯定跟原CAD有很大差別，比如比例不對，標注是散的圖形，但總體來說轉換結果還可以接受，如果只是要做簡單修改后打印的話，還是可以的。

每日一貼——CAD中如何輸出和輸入PDF格式

但如果是掃描圖像的PDF，這些PDF轉CAD的工具就不管用了，只能找光柵矢量化工具將光柵數據轉成矢量的數據了，網上也有類似的工具，但轉換效果就要看圖像的清晰度和分辨率了，但無論怎樣也不要期望值太高，有時候轉換完編輯還不如重新畫。

光柵圖像文件怎么轉換為CAD圖紙文件

四、加載的線型為什么顯示不出來？

加載線型只是將線型定義從線型文件*.lin中加載并保存到當前圖紙中，要想顯示線型，還需要將線型應用到圖形上，可以將線型設置到圖層或直接設置到對象。如果對象已經設置了線型還沒有顯示，可能會有兩種原因，一種原因是線型比例不對，這種問題已經講過很多次。

每日一貼——CAD線型使用中常見問題？

如果線型中使用了符號或文字，如果CAD中沒有線型中使用的字符或符號，線型效果也會顯示不正常。

CAD中線型顯示不正常是什么原因？是缺線型嗎？

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
