【導讀】長沙理工的汪同學提問：3個自變量（因子）1個因變量用什么類型的圖？繪圖過程是一個創造性的勞動，繪制一張圖需要不斷地嘗試，不斷地思考，不斷地創造?？赐瓯疚模嘈拍銜蛸p的！
【視頻教程】
本號同時推出【科研繪圖】微信視頻號，針對提問，發布1分鐘的視頻教程。信息里發送“視頻號”可以關注視頻號，不錯過精彩視頻教程。
Origin繪制3因子柱圖，快來找靈感！

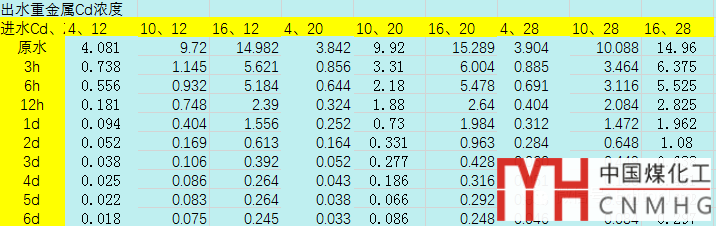

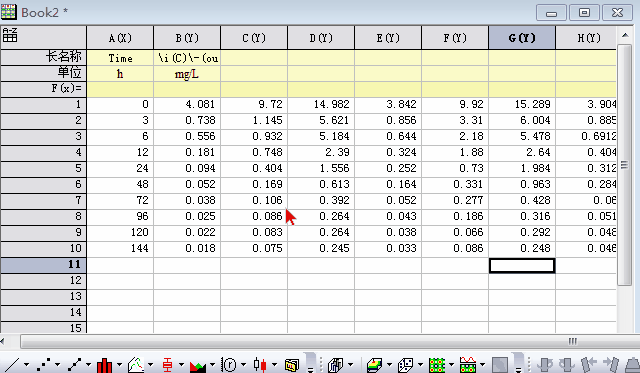

汪同學提供一張數據表如下：

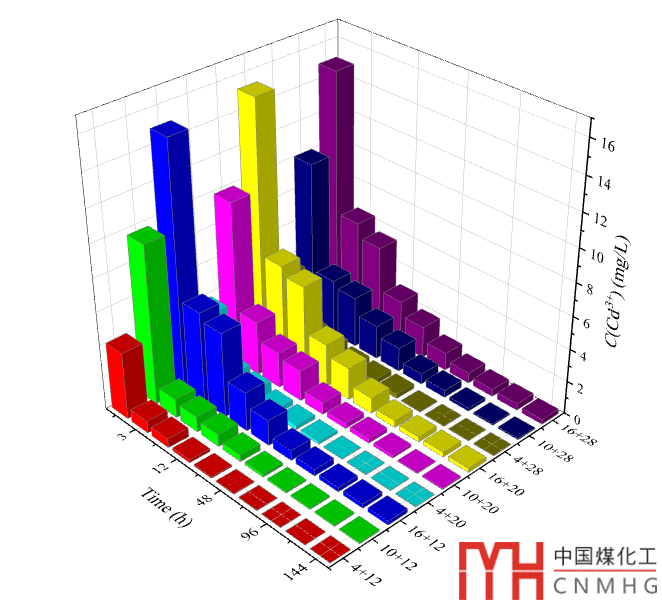

每一條柱子是進水中Cd+Zn的濃度（見圖例）。上圖很難讀懂。

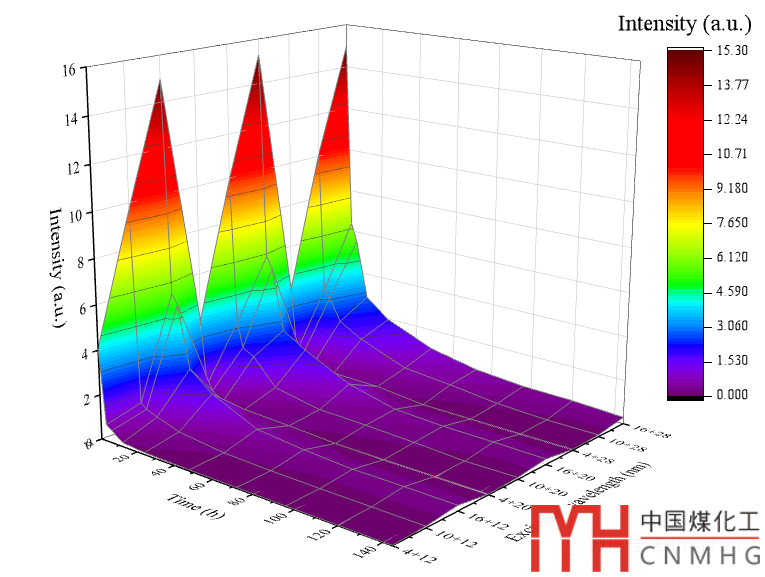

上圖稍微有了一定的表現力，但是還是看不懂。而且右軸是進水中兩種離子的濃度，變化無規律，甚至是可以認為是孤立的條件下測試出水中的Cd離子濃度。
上圖已經有了很好的表現力了。但是9路柱子應該分為3組：第一組是Zn離子濃度（12 mg/L）、第二、三組Zn離子濃度分別為20、28 mg/L。每個分組內部包含3種Cd離子濃度（4、10、16 mg/L）。
在3D柱圖中，一般可以表達X、Z(底面的右軸)兩個維度（立面Y軸為因變量）。如果調整柱子的柱形、顏色，則可以增加兩個維度。
因此，我們的繪圖思路：用顏色、柱形代表進水中Zn和Cd離子濃度變化。

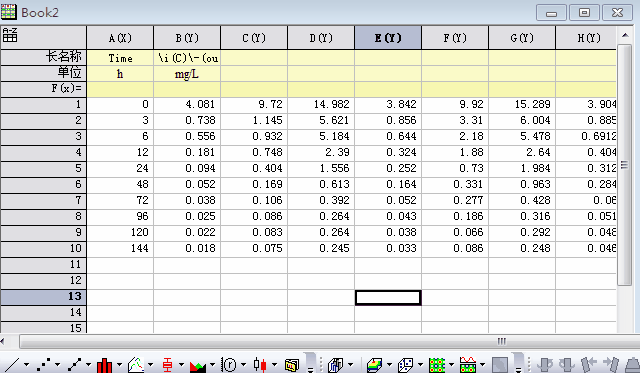

我們需要將數據表修改為下圖所示的結構。構建兩個參數，分別在comments和自定義參數兩個標簽行中。這樣做的目的是，為后續分組設置做準備。
【閉坑】如果整理好上表中的兩個參數（注釋、進水Cd）全選繪制柱狀圖是失敗的。
【正確方法】在設置注釋和自定義參數之前，選擇數據繪制3D柱狀圖，然后添加注釋和自定義參數。

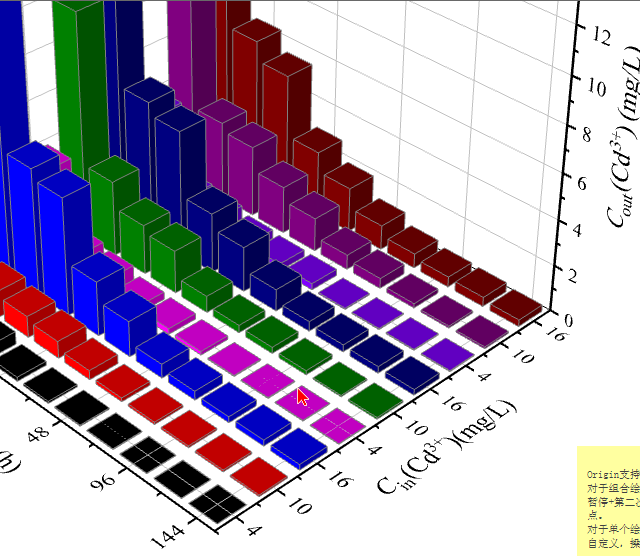

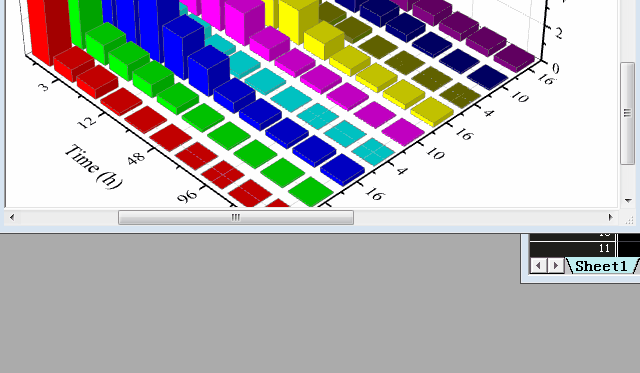

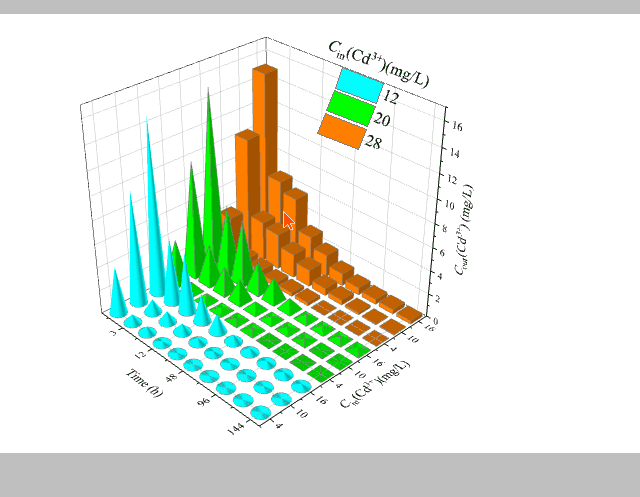

本文采用Origin2018軟件演示。在添加注釋和自定義參數之前，全選數據，繪制3D柱狀圖。由于柱條高低遮擋，需要雙擊X軸顛倒刻度范圍順序。

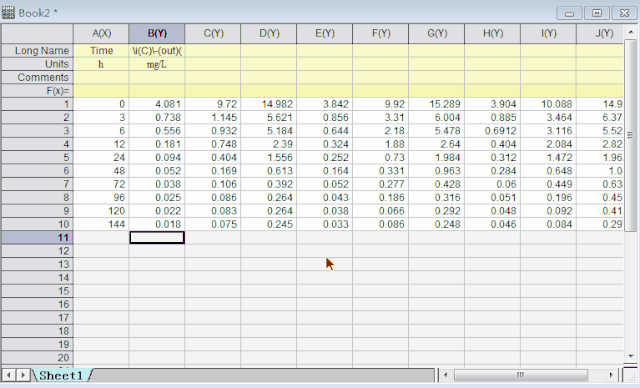

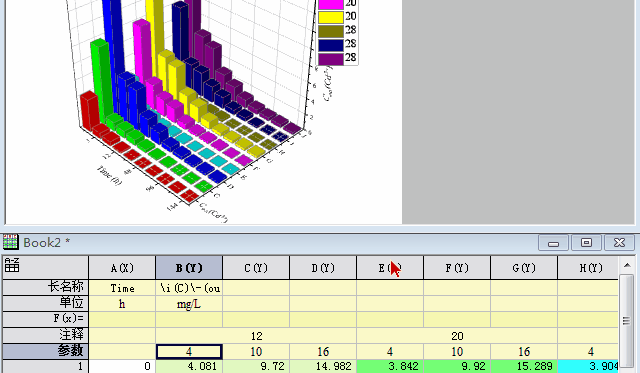

（2）數據表中修改注釋和增加自定義參數

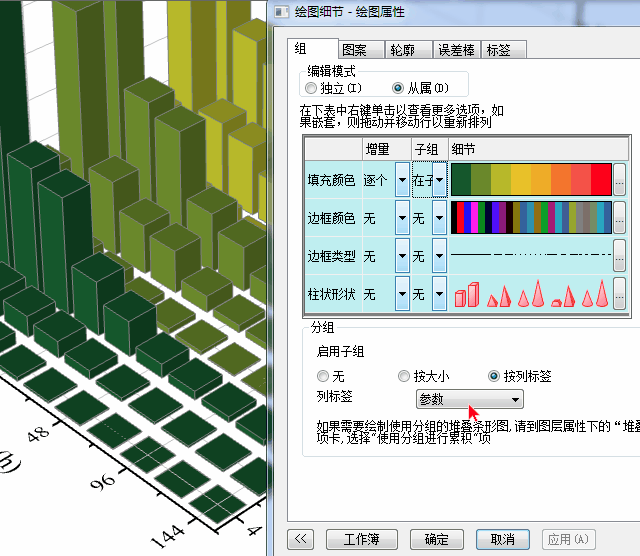

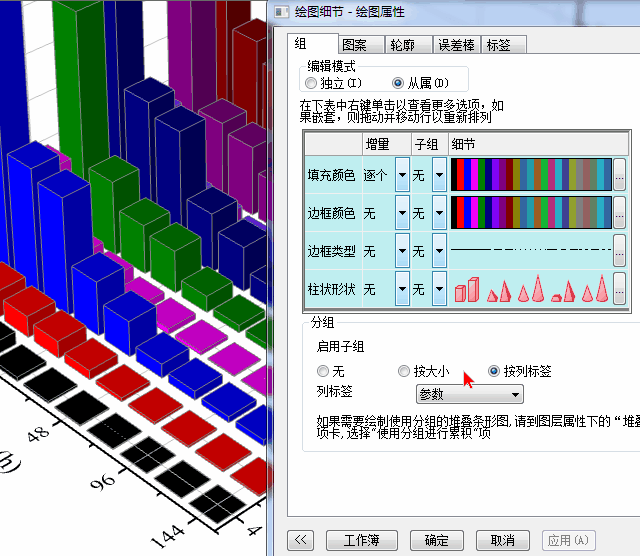

通常我們需要將某幾列數據捆綁為一簇，像這里，進水中的Zn離子的 每個濃度包含3個不同Cd濃度樣品。雙擊柱子，將分組設置為"按列標簽"，選擇按“參數”。
（6）設置填充顏色——逐個、子分組內
有“子分組內”和“子分組間”兩種方式，可以嘗試一下效果。
（7）設置柱形——逐個、子分組之內

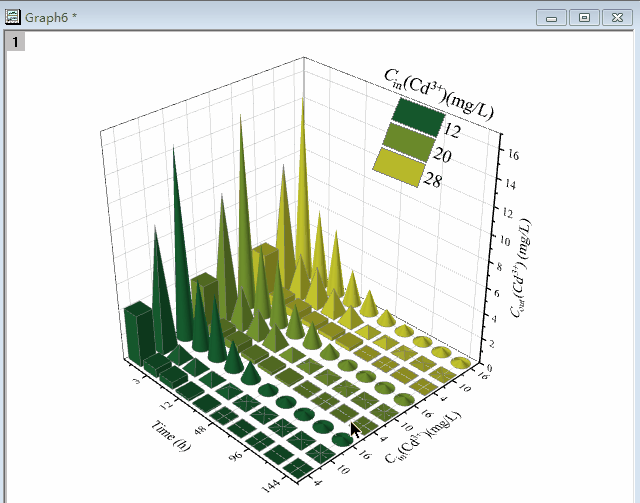

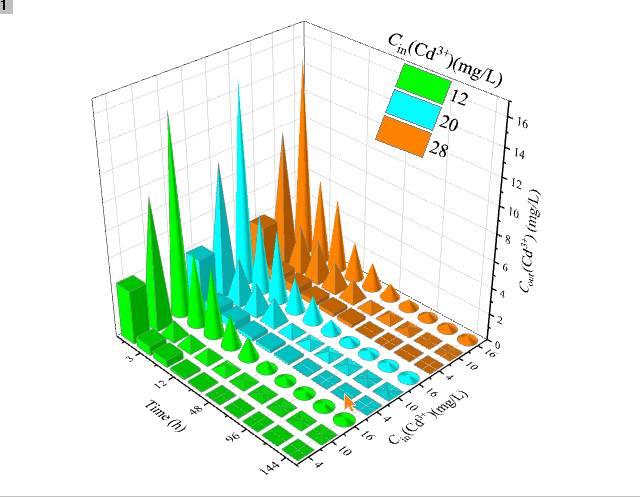

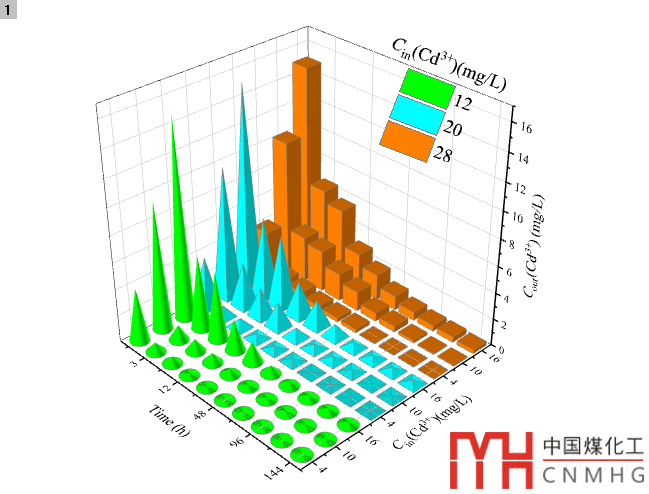

這樣，我們就能用顏色區分進水中Zn離子濃度（12、20、28），用方柱、棱錐、圓錐分別表示進水中Cd離子濃度（4、10、16）.
上圖中，橫軸表示Time（自變量1）、縱軸表示進水Cd濃度（自變量2）、立軸表示出水中Cd離子濃度（因變量）。而第三個自變量（進水中Cd離子濃度）在圖例中，我們可以刪除一些重復圖例。
三維圖中各個平面可以填充顏色，下面我們修改一下底部平面（XZ）的背景色：

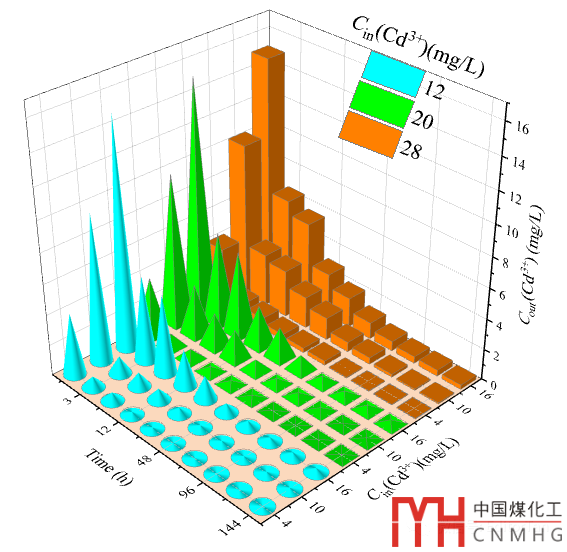

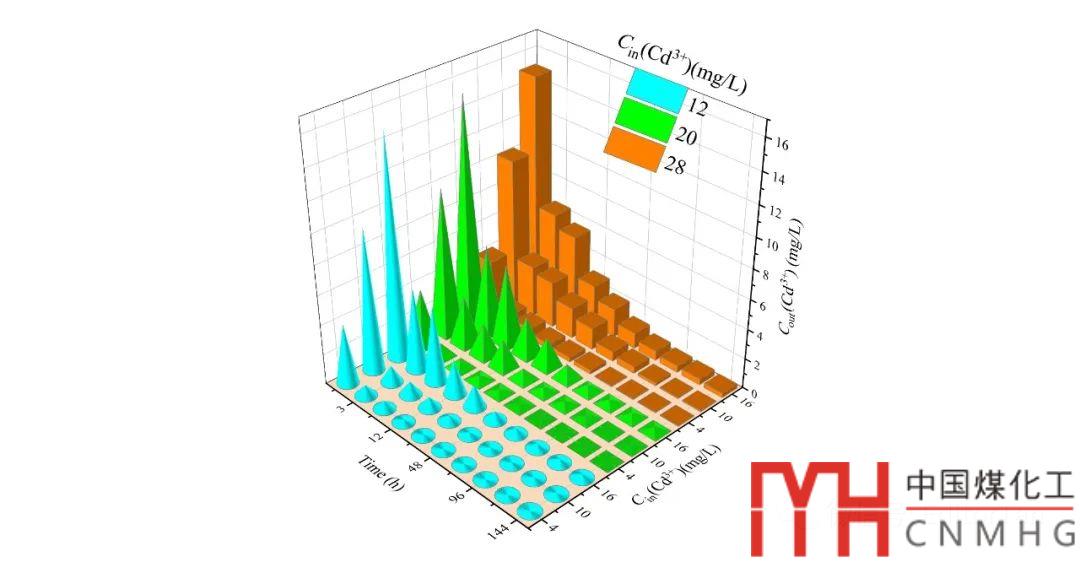

由于圓柱、方柱都會遮擋其他柱子，我們可以將方柱（或圓柱）安排在最里面。得到下圖的效果：
