CAD的標注文字是多行文字，可以混合靜態的文字、動態的尺寸值（距離、角度、直徑等）和轉換單位或公差。

標注文字的編輯很簡單，直接雙擊標注編輯文字（如果你的CAD版本不支持雙擊編輯標注文字，可以輸入ED命令后單擊標注文字），就會彈出多行文字編輯器，可以在多行文字編輯器中對標注文字進行編輯，如下圖所示。

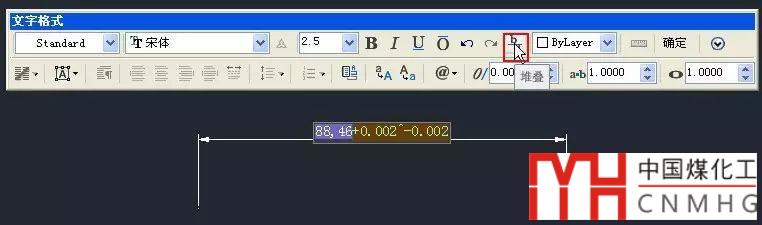

編輯標注文字時可以使用多行文字編輯器的大部分功能，如回車換行、插入字段、設置上下劃線等，還可以利用多行文字堆疊來寫公差。比如上面的標注，我們可以在后面加上+0.002^-0.002，選中這些添加的文字，單擊多行文字編輯中的堆疊按鈕就可以得到公差的效果，如下圖所示。

標注文字有一些跟普通多行文字相同的控制符，例如輸入P表示換行，同時也有一些特殊的控制符，例如<>表示測量值，X表示前后的文字分辨位于尺寸線的上方和下方。P可以使用多次，也就表示可以多次換行，而<>和X只能使用一次，后面如果第二次輸入將被忽略。

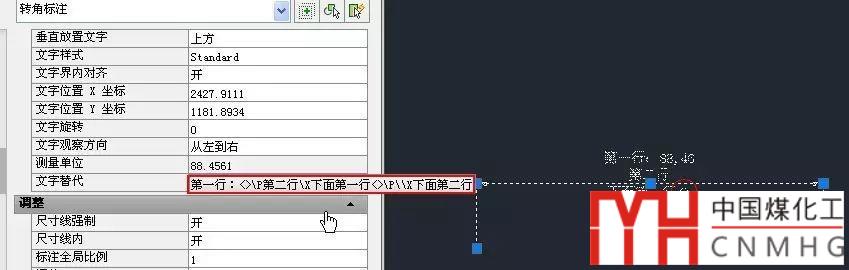

例如我們可以選中一個標注，在特性面板（CTRL+1）中文字替代欄中輸入下面的文字：“第一行：<>P第二行X下面第一行<>PX下面第二行”，然后看看寫出來的效果，對上面所說的就清楚了，我們可以看到后面第二次輸入的<>和X保留了原來的字符，沒有起任何作用。

大多數情況下我們只是在標注樣式里設置標注的外觀、單位、比例、公差等，標注時直接使用測量值，機械設計中利用多行文字輸入公差的人不少，用到多行或標注線上下方的不是很多，不過我想了解這些對大家還是有幫助的。

以上技巧適用于AUTOCAD和浩辰CAD等同類軟件。
