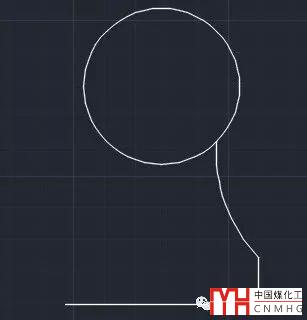

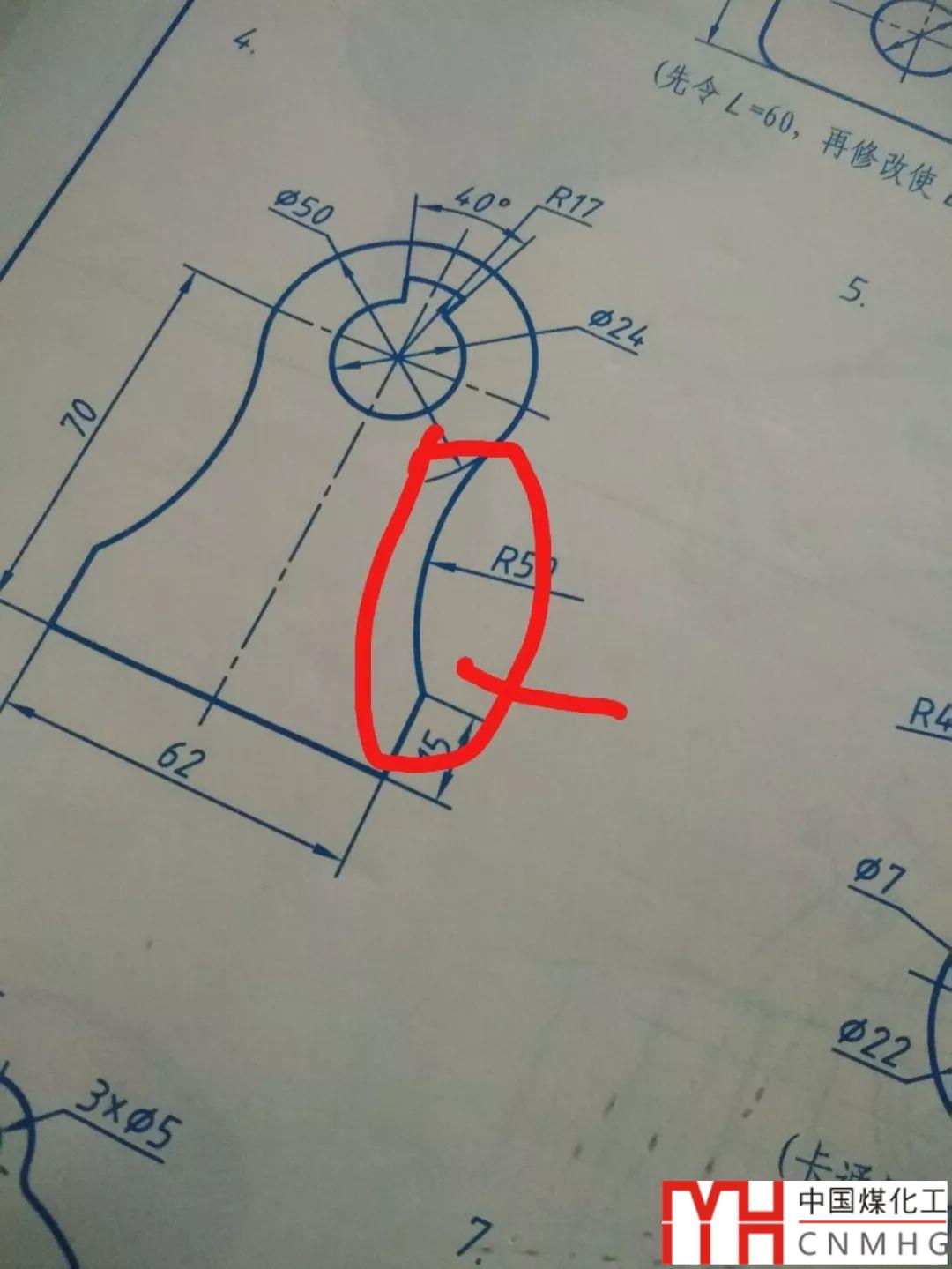

這是昨天網(wǎng)友在群里問的圖，這張圖圖形不多，但對于初學者來說有一個難點：就是兩側的圓弧，這段圓弧與上線的圓相切，通過下面豎線的端點，還知道半徑。是用畫圓的命令沒有合適的選項，用圓弧的的起點、端點、半徑方式，捕捉一個切點和一個端點，然后輸入半徑，但最終得到的卻并不是我們需要的圖形，如下圖所示。

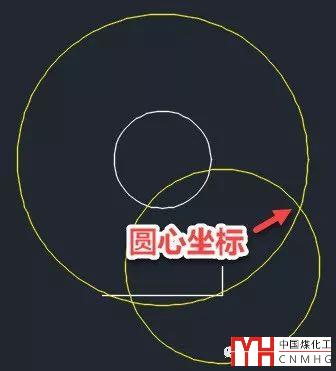

既然用畫圓和畫弧的方法畫不出來，那就只能利用輔助線來找圓弧的圓心了，先以上面的圓心為圓心，畫一個半徑25+50的圓，然后以豎線端點為圓心畫一個半徑50的圓，兩個圓的交點就是側面圓弧的圓心，如下圖所示。

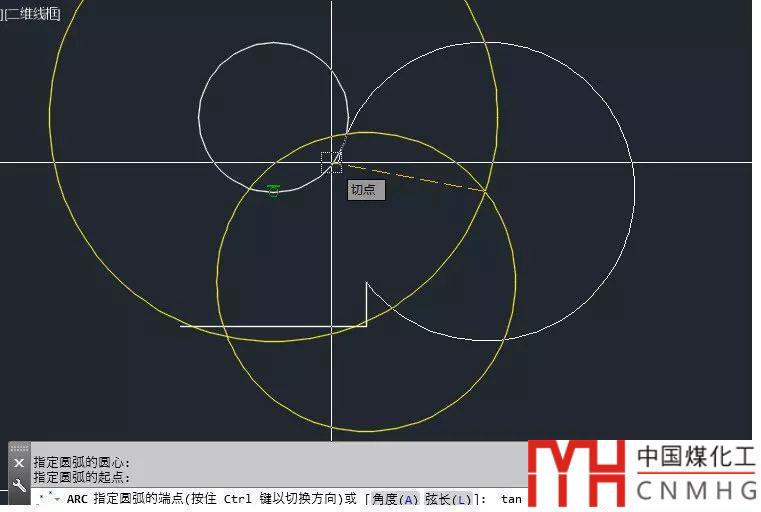

圓心找到了后面就簡單了，直接畫圓或者通過圓心、起點、端點直接把圓弧畫出來。用圓心、起點或端點畫圓弧，因為其中一個點捕捉的是切點，不知道為什么有時候畫出來的圓弧會長出來一段，有時可能還需要按住CTRL鍵切換方向，如下圖所示。

看起來還是畫圓然后再修剪簡單一點。

除了這兩段圓弧外，還有就是上面的40都夾角對于初學者有點困難，這個利用旋轉的復制選項做就簡單了，如果不會可以看看前幾天發(fā)的介紹旋轉的文章和之前發(fā)的角度練習的文章。
