群里有多位網友說遇到了填充無法修剪的問題，之前發過相關文章，文章中列舉了幾種情況，我當時就知道并不能涵蓋所有問題。通過跟研究網友圖紙、跟網友交流，雖說有些問題的原因仍沒有最終確定，但找到了有些問題的解決方法，因此將這個問題重新整理一下。

一、修剪操作方式的問題

由于高版本CAD修剪性能的提升，即使圖紙中有很多圖形，直接回車將所有圖形作為修剪邊界也很快，因此大多數人已經越來越習慣于執行修剪TR命令后回車兩次，然后直接拾取要修剪的對象。但如果用這種操作方式在修剪填充時就會有問題了，在高版本的AUTOCAD這個問題很明顯，不知道低版本怎么樣。

CAD提高教程-CAD修剪和延伸的使用技巧

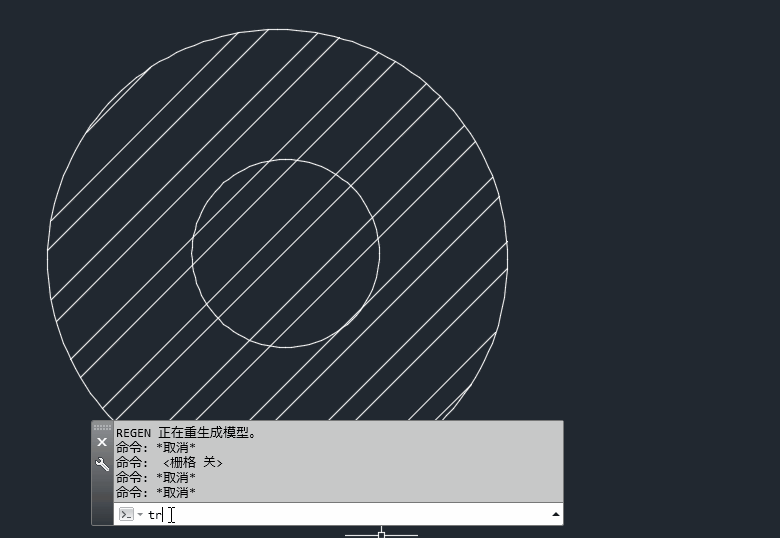

在AUTOCAD 2018就可以很容易重現這個問題，畫兩個圓，填充大圓，用小圓來修剪填充，如下圖所示。

從視頻可以看出執行TR后直接回車兩次的話，無法選擇中間的填充進行修剪，但可以用填充來修剪圓。也就是說在選擇全部對象作為修剪邊界的情況下，填充會優先作為修剪邊界，而不作為一個整體來修剪。

遇到這種情況就需要調整我們的修改操作，在執行TR命令回車一次后，當提示選擇修剪邊界的時候，不能直接回車，而是直接在圖中選擇要做為修剪邊界的圖形，然后回車，再來修剪填充。正好跟網友交流的時候錄制了一段視頻，圖形更復雜，也能成功修剪，發給大家看一下。

直接多回車一下確實比去圖中拾取邊界圖形再回車要簡單得多，但圖中所有的圖形，包括填充的每一條線都要參與修剪計算，計算量相當大，如果是CAD舊版本會非常慢，CAD高版本出現這樣的問題也情有可原。

如果邊界圖形就是一個或者幾條線，手動選擇邊界線，修剪操作會更順暢，也不會出現類似填充無法修剪的情況。

二、與安裝的專業軟件有關

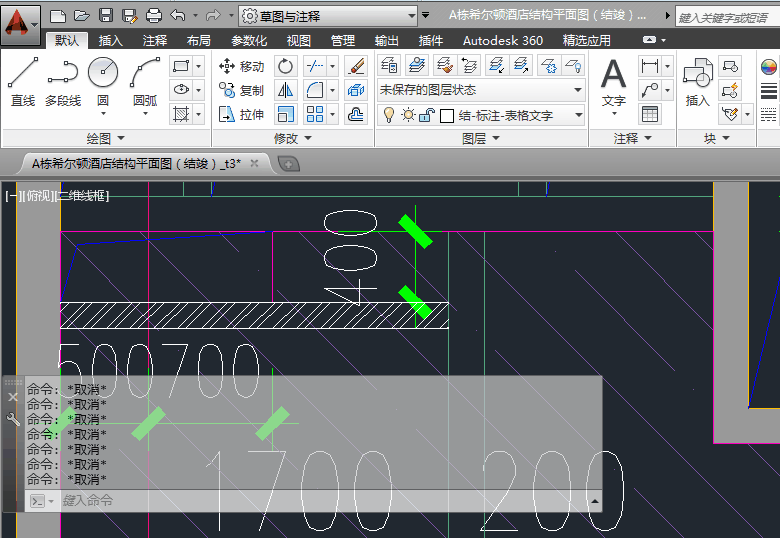

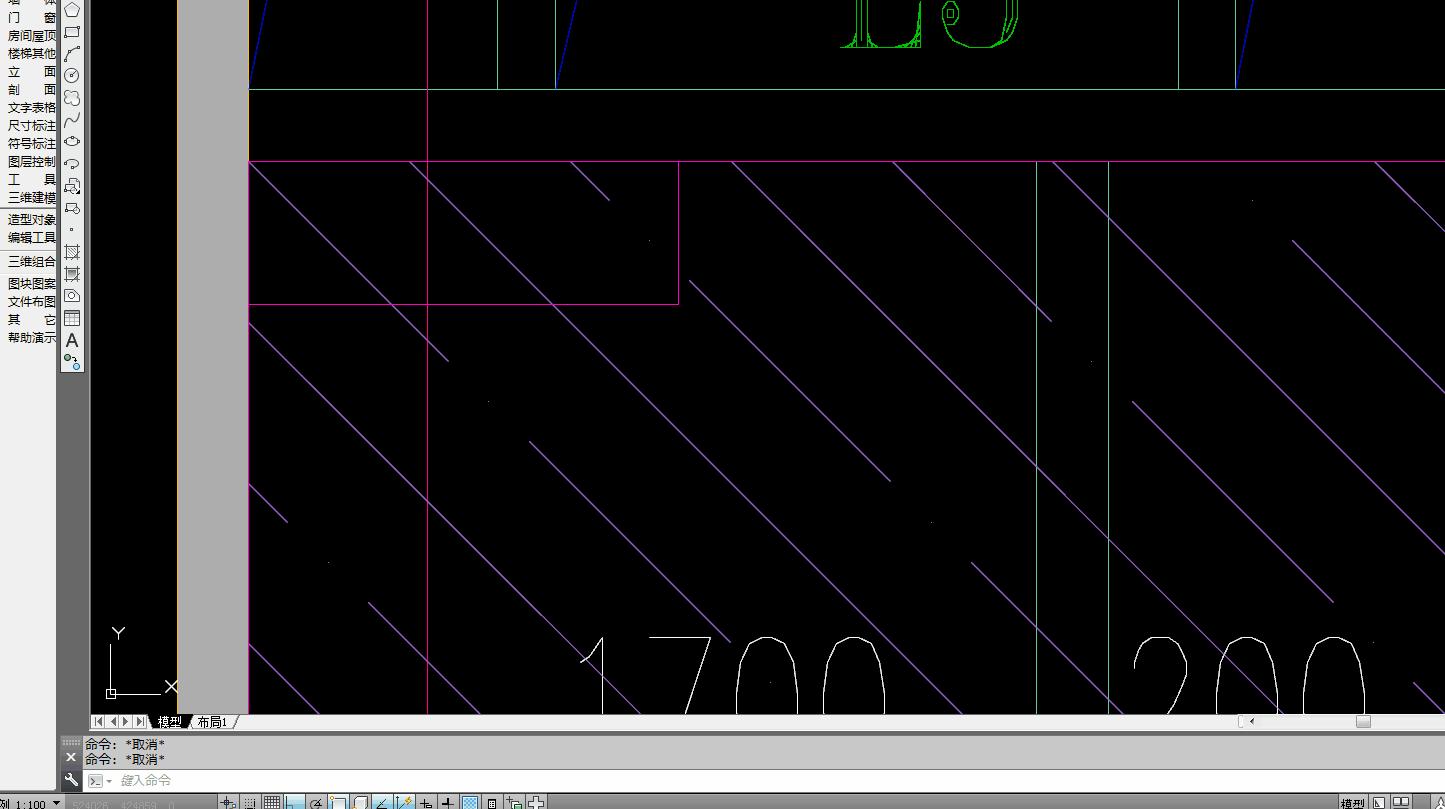

上面那張圖用上面介紹的方式來修剪沒有任何問題，但我將方法告訴他，他還是修剪不了，我把視頻傳給他，完全按相同步驟操作仍然不行，我用跟他相同的AUTOCAD 2014版也沒有任何問題。他錄制視頻發過來，操作步驟完全相同，但填充仍然全部被刪除了，如下圖所示。

最后發現我們的區別就是他裝了天正T20，而我沒有裝天正。我讓他直接啟動AUTOCAD試一下，結果也沒有問題，最后確認是天正的問題。

但由于我沒有裝天正，也不知道天正是修改了什么變量或者在操作過程中利用反應器做了什么處理，導致填充修剪出現了這樣的問題。

大家可以試一下，你的天正是否也有類似問題，看看是否可以通過修改某個設置使填充修剪恢復正常。

三、孤島檢測方式

有時候在填充中間無法修剪一個封閉區域，比如想在一個矩形填充中間想摳掉一個小的矩形，卻發現修剪后沒有效果，如下圖所示。

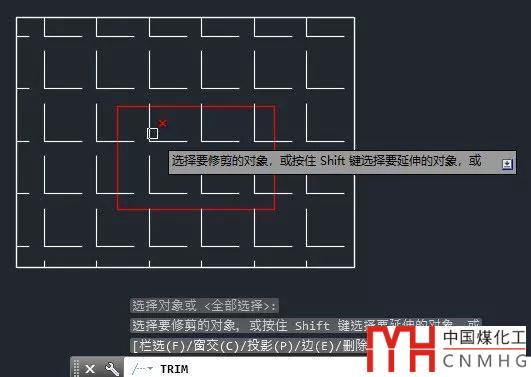

在高版本修剪的時可以顯示預覽效果，但當光標移動到矩形中間的填充上卻沒有任何效果。如果單擊會發現填充會閃動一下，但沒有看到任何變化。

如果出現上述情況，可以檢查一下孤島檢測方式設置是否設置成了“忽略孤島檢測”。默認的是“外部孤島檢測”方式在一些特殊狀況也會有問題，可以嘗試將孤島檢測設置為“普通孤島檢測”，如下圖所示。

調整了孤島檢測方式后，發現填充確實被修剪了，只是中間的孤島沒有顯示出來。

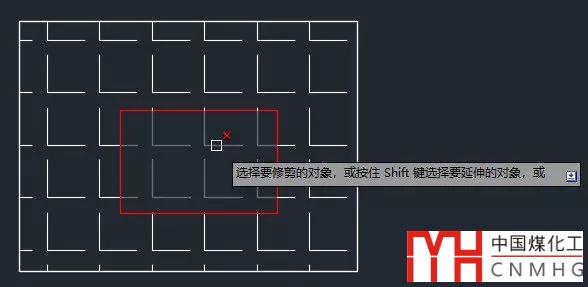

如果一開始就將孤島檢測方式設置為“普通孤島檢測”，修剪的時候應該直接就可以看到修剪的預覽效果，如下圖所示。

如果是這樣兩個矩形嵌套區域，用“外部孤島檢測”方式，應該可以是正常修剪。

但如果先已經在大矩形中填充了，然后再繪制的小矩形，此時馬上修剪填充的時候，有時會顯示無法修剪的圖標，如下圖所示。

這種情況的原因還不太確定，如果單擊矩形內側不行，你可以將光標移動到矩形外側的填充上，然后再移回內側單擊有時就可以了。這種情況有時用“外部孤島檢測”方式，也會出現可以修剪但填充不變的情況，如果出現就需要將孤島檢測方式設置為普通方式，如下圖所示。

至于AUTOCAD為什么會這樣我現在也不確定，如果出現類似的情況，不妨像前面第一點那樣調整一下修剪時選擇對象的方式和填充的孤島檢測方式。

四、填充的坐標特別大

有人說他的CAD2018無法修剪填充，并發了一張截圖，我按照他的截圖隨意畫了一個填充和一個矩形，發現確實有些情況下是無法修剪，但大多數時候是可以修剪成功的，而他的圖紙在各種情況下都無法修剪。

他發過來一個用W命令寫的塊文件，很簡單，只有一個填充和一個矩形，如下圖所示。

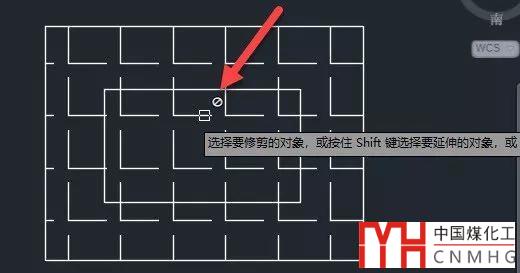

輸入TR，回車兩次，將光標移動到矩形中間的填充上，會發現光標上會出現一個圓圈加斜杠的標記，意思就是無法修剪，如下圖所示。

檢查了一下圖紙，首先填充所在圖層并沒有鎖定，選項對話框中有設置是否捕捉填充的選項，但沒有設置是否可修剪的選項。既然新圖里可以修剪，這張圖為什么不行，是圖紙的問題還是填充本身的問題呢，我嘗試將圖形復制CTRL+C粘貼CTRL+V到新圖里，然后發現可以修剪了，如下圖所示。

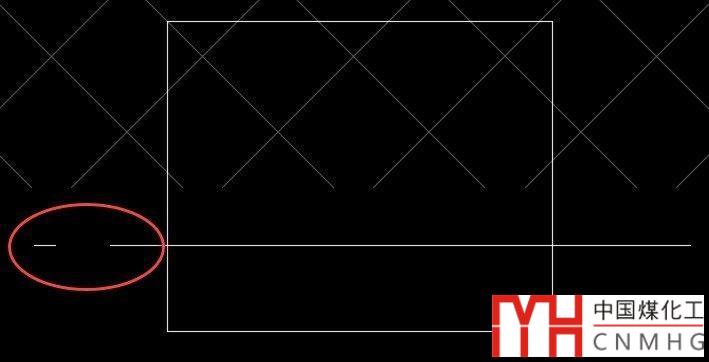

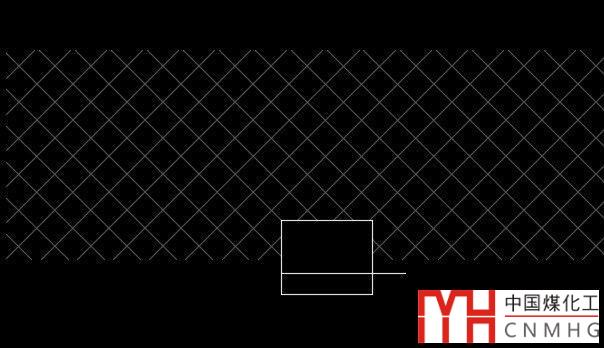

看來問題出在圖上，正好這位網友提供了另一個重要的信息，連直線的修剪也不正常，修剪可能會變延伸。我在原圖上畫了一條直線與矩形相交，嘗試進行修剪，確實非常奇怪，直線沒有從矩形邊界被修剪掉，卻是延長了一段，但中間還斷開了一截，如下圖所示。

光標停留在不同的位置，修剪的效果還不相同。圖紙中修剪的表現如此奇怪，應該不是設置的問題，應該是圖紙出了什么問題。

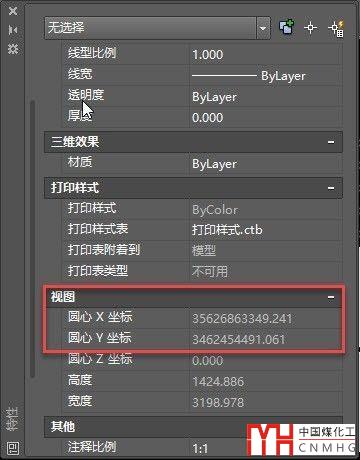

退出修剪命令，不選擇任何對象，打開特性面板（CTRL+1）,查看視圖的坐標，如下圖所示。

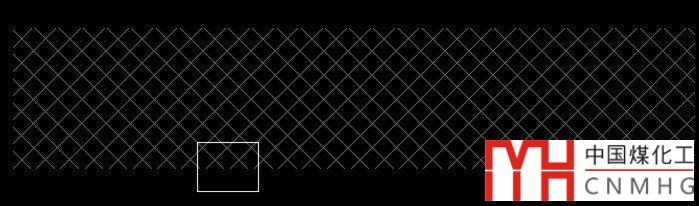

可以看到視圖中心的X坐標已經是11位數，Y坐標是10位數，難道跟這個坐標有關系。我選擇圖中的圖形，輸入M移動命令，將基點定在當前視圖中，目標點在命令行輸入0,0，也就是將圖形移動到原點附近，然后再進行修剪，發現填充和直線都修剪正常了，如下圖所示。

果然是坐標的原因。修剪的計算相對比較復雜，但坐標只是10的10次方這樣的數量級的話，如果沒有填充的參與（在原圖中修剪時不回車兩次，只選擇矩形做邊界或者刪除填充后再修剪），直線是可以正常的修剪的。但由于填充參與修剪，使得計算復雜程度倍增，修剪計算中的填充位置都發生了變化，導致填充無法被修剪，但填充卻參與了直線的裁剪。

之前還多次出現過極大坐標的圖紙，那些圖紙的XY坐標達到10的幾十次方，還有的圖紙Z坐標達到10的99次方，在那些圖紙里不僅修剪不正常，連捕捉和圖形的顯示都會顯示不正常。

為什么CAD直線、多段線等圖形只顯示一個夾點？

如果沒有特殊需要，建議大家將圖形繪制到原點附近。

上面將之前遇到的幾種填充無法修剪的情況簡單總結了一下，如果大家遇到類似問題，可以檢查一下是不是上述幾種情況，如果不是上述情況，可以通過信息和QQ群進行交流。
