法蘭小端厚度怎么定？一個實例

某論壇帖子有如圖1所示的這么一個法蘭，SW6法蘭計算時，頸部長度h和小端厚度δ₀應輸哪組有點讓人困惑。

沒錯那帖子里有個ID就是我。

此前，我們也討論過相關內容，見《嚴守法蘭的標準底線，審慎對待計算免除》，《SW6法蘭計算中頸部小端厚度g0的爭議》，《“歷史地看待”法蘭剛度系數》，《錐殼能不能直接與法蘭連接？》。今天我們具體地看一下這個例子。

1. 若h=48，δ₀=28，那如何保證頸部厚度28到18這段的強度呢？即，保證厚度18處的應力水平不大于厚度28處，這個需要手算，有點困難。

2. 若h=110，δ₀=18，注意從頸部大端厚度42到小端厚度18處是缺了一塊的，如果這樣算是不安全的。

圖1

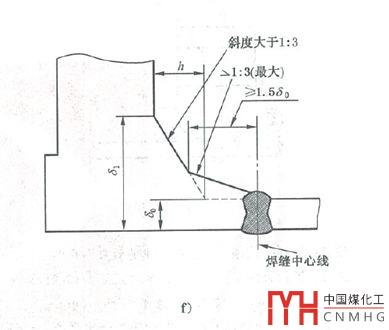

我們看一下，GB/T 150.3 圖7-1f），即下面的圖2，注意圖中的h和δ₀。

圖2

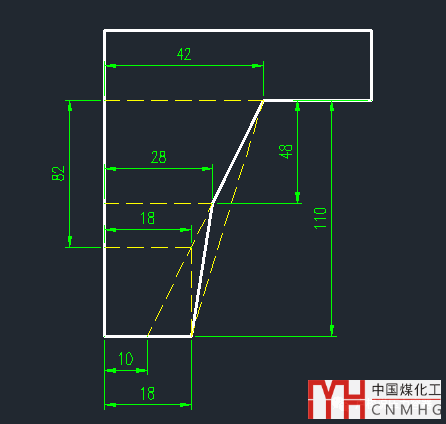

我們可以對圖1中的法蘭作幾條輔助線，并量出實際尺寸，見圖3，與GB/T150.3 圖7-1 f）對應的h和δ₀對應的應該是，h=82和δ₀=18，即若頸部小端δ₀要取18，h只能取82，若h硬要取110，那么δ₀應取10。

見識有限，還不太明白這樣設計的用意，但斗膽揣測，這樣為了法蘭脖子長點，利于制造？

先把問題馬克在這，等待大神…

圖3
