常規流程

在工程公司做項目有個特點是，由于工程進度需要，很多事情是齊頭并行的。

基礎模板，樣板，錨板，你分清楚了嗎？

比如：

在設備招標時，土建要做土建的挖坑，預埋螺栓準備，這時候不能等到設備廠家做完詳細設計，土建才開始干活。

所以一般是工程公司的設備專業先算一遍土建基礎，然后給土建專業提土建條件。

在招標和技術澄清中，會把土建條件提交給制造單位，要求制造單位按照土建條件的中心圓和地腳螺栓設計。

設備在做的時候一般會地腳螺栓會留有裕量，保證土建能工作，同時在制造單位也不會太浪費。

地腳螺栓初定

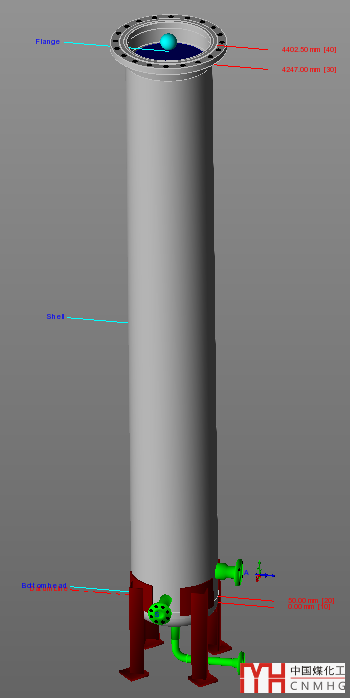

項目中，有一臺設備，其樣子如下，直徑600mm，高度4000。當時公司還是用的PVElite2018，在支腿計算方面，對于類似國標的支腿，一個底板只有一個地腳螺栓的，不支持。

所以以前用的是如下文章的方法計算的。

PVElite的支腿計算

根據計算需要4-M20的地腳螺栓。給土建和廠家都要求時按照4-M20地腳螺栓來做。

地腳螺栓修改了？

收到制造廠家圖紙后，對比土建條件，地腳螺栓變成了4-M24的地腳螺栓。

工程師詢問廠家，答復說是根據PVElite2019的計算，地腳螺栓面積不夠。需要增加到M24的地腳螺栓。

可是我們已經讓土建按照我們的M20的地腳螺栓工作了。

怎么辦？

檢查計算書

我感覺萬分奇怪，這么小的容器，按照經驗是不太可能需要那么大的地腳螺栓的。

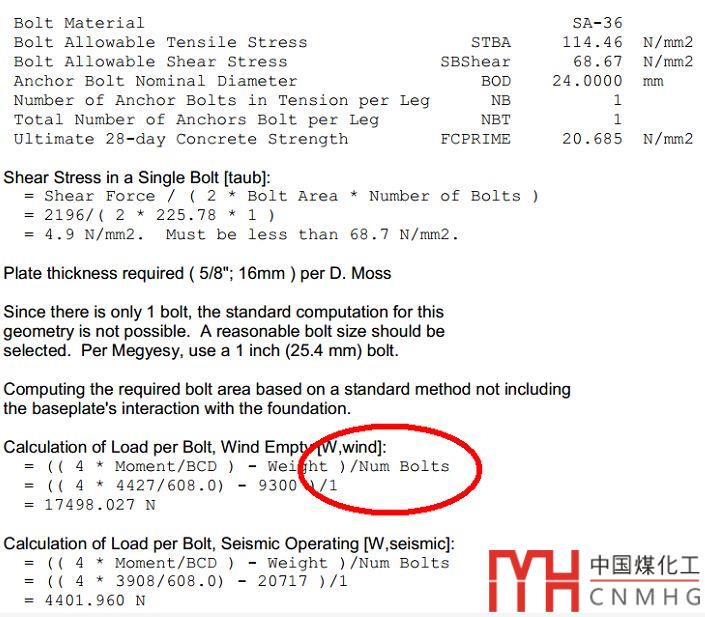

螺栓的檢查計算書

公式中的Num Bolts是數量是1個？因?yàn)閿?shù)量是一個，所以M20的面積略有不夠，需要用M24的。

計算公式對嗎？

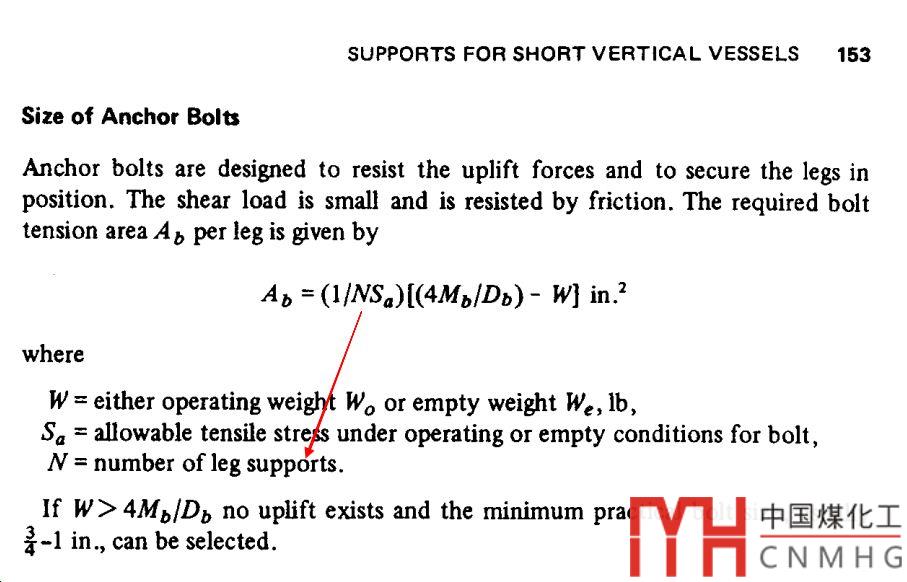

憑經驗，這公式不對啊，應該是支腿數量是4個，這是個祖?zhèn)鞴剑恢币詠?lái)大家都是這樣算的，無論是國標的容器支座，還是《Pressure design menual》，亦或是《Pressure vessel design handbook》

其算螺栓時，都用的是支腿個數，而不是只有一個支腿承受載荷。

現在用1個而不是4個，相當于裕量比實際大4倍，所以地腳螺栓不夠了。

工程師說，這個公式是最新版的PVElite做的，肯定比我們國標要先進，要保守，承受彎矩的時候，想想支腿受彎矩時，只有一個支腿受拉，是符合實際的。

我當然不同意新版的PVElite比國標要先進的觀點，如果軟件和規范沖突，我會站在規范這邊。

關于公式的來源，以前有過推導：

新容器支座之傾覆彎矩的反力商榷

兩手準備

M20和M24，對于成本是沒有影響的，但是工程是不能延誤的，為了避免無意義的爭吵，讓工程師做兩手準備。

1. 如果土建未完成可以修改，那么可以修改成M24的螺栓。

2. 如果土建已經完成了，不能修改，那么要求廠家按照GB公式，手算地腳螺栓，因?yàn)閷⒄_的公式帶入計算，是完全合格的。

工程師問：確定我們的公式準確嗎，廠家愿意手算地腳螺栓嗎？

我說：在PVElite2018版，不能算單個地腳螺栓時，都是手動補充一個底板和地腳螺栓的計算。這個計算也是很久以前和鷹圖討論過，鷹圖在聽取用戶建議下更新了一個螺栓的支腿計算。如果2019的公式錯了，那么只能讓他們手動計算。

工程師火速聯系土建，詢問這臺設備的狀態，土建檢查了一下，螺栓還未采購，基礎圖還未正式發布，還來得及。

改還是不改-這是一個問題！

最終決定還是修改，不增加成本，也不用手算地腳螺栓，雖然知道PV的計算保守，但是畢竟不花什么錢。

薛定諤的支腿

當然心中疑惑還未解決，這次項目支腿的設備眾多，如果都按照4倍裕量還算螺栓，那么必定有很多地腳螺栓不夠的支腿。

假如有很多設備需要修改，土建專業會怎么想：

設備一幫廢柴，連這么小的設備地腳螺栓都算不準。

為了避免大面積改動，帥的驚動黨中央，讓工程師又和廠家確認：

到底有多少臺需要修改地腳螺栓？

得到的答復是：

ONLY ONE。

我心里的想法是：

IMPOSSIBLE

于是打開好幾臺支腿設備的計算書，發現一個目瞪口呆的結果：

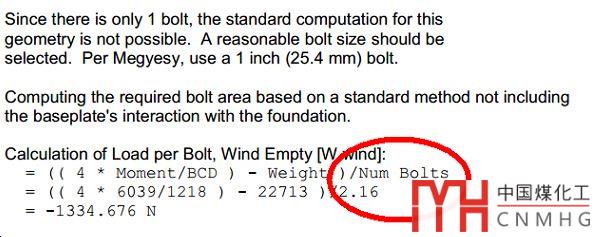

有的Num Bolts是2.16

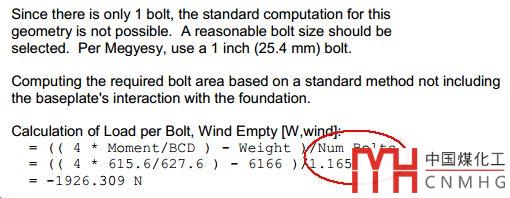

有的Num Bolts是1.165

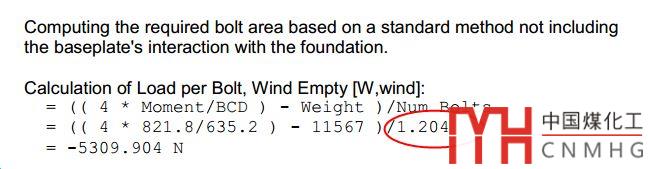

有的Num Bolts是1.204

數量怎么都不一樣，竟然還有小數。

薛定諤的地腳螺栓數量？

支腿數量處于1-4的疊加態，只有生成計算書的那一刻，最終坍縮成一個定值。

----凱特.定諤.薛

尋找技術支持

我迅速將發現的問題聯系廠家，請廠家聯系一下軟件供應商: 這個地方為何不確定？

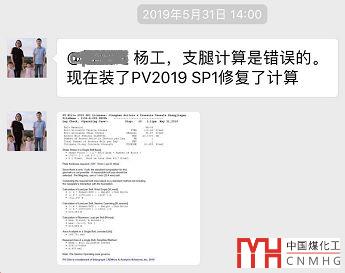

兩天后，得到回復：

查看計算書：

原來是補丁的問題。

打完補丁后，地腳螺栓全部都合格。

結局證明，軟件是對的，國標的公式是對的，土建條件也是對的。

看來不僅僅要更新最新的軟件，還需要更新補丁，不然可能會出現很多莫名其妙的錯誤。

真相大白！

再次反轉

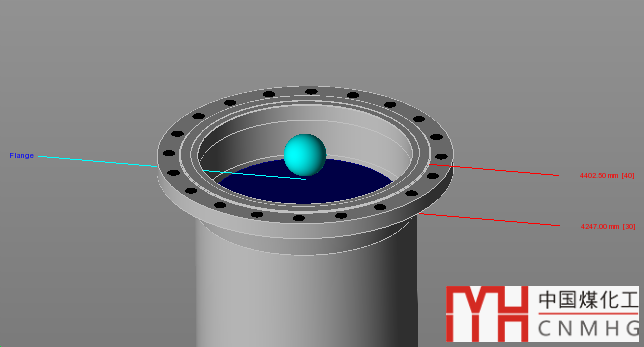

事情并沒有完，上圖的計算模型上有個小質點，把它放大一下。

很好奇，為啥這個地方有這么一個小質點，法蘭沒有帶法蘭蓋呢，不封閉帶壓?jiǎn)幔?/p>

原來設備頂部是一個泵，質點代表泵的效應。

動設備和工藝說，這臺設備先慢著：

“泵廠家說泵的尺寸經過計算需要調整，可能會影響這臺設備的直徑。

所以這臺設備先HOLD。”

又問，廠家是哪家，要改成多少？

動設備說：“廠家有3家都在報價，還沒有最終確定廠家，等到廠家確定以后，才能知道這臺設備的確切直徑。”

所以，

這設備暫時待定。

親愛的朋友，您猜到了嗎？

“我的意中人是個蓋世英雄，有一天他會踩著七色的云彩來娶我，我猜中了前頭，可是我猜不著這結局……”

———《大話西游》紫霞。

案例總結

我們總結一下這次故事的流程：

1. 設備出土建條件給土建，以及讓制造單位按照土建條件設計

2. 制造單位發現按照PV2019，有一臺地腳螺栓不夠

3. 查看計算書，發現軟件公式和理論公式不對

4. 在不影響成本和進度情況下，保守的修改土建條件

5. 發現軟件公式出現隨機現象

6. 軟件打完補丁后，和理論公式一致

7. 整臺設備被泵和工藝專業待定

這個故事也告訴我們一些道理：

1. 要理解計算結果，不要迷信軟件

   現在的設計，沒有軟件基本上是不可能進行下去的。軟件能夠大幅度提高設計效率，但是由于工期緊張，很多設計人沒有精力去看自己的做的計算書，認為自己輸入正確，輸出必然正確，對于不符合常識的計算結果，放任不管。不理解輸入項背后的理論原理，望文生義的理解輸入提示，不理解結果為什么會這樣，這樣做有哪些影響，造成很多錯誤。

2. 處理問題方法

   處理問題方法往往不止一種，如果遇到問題，應該先想想整個項目，在全局角度看問題。好比假設PV的公式真錯了，但是只有一臺要改，那么改一下無妨。因?yàn)閷?duì)整個項目來說，進度和成本都不受影響。

3. 軟件一定要用最新版本

   有補丁要打補丁，有更新要更新。軟件的新版本，會根據規范變動修改，或者會修正或者增加新的功能。比如PVElite2019就增加了單螺栓的支腿計算。因?yàn)闆](méi)有補丁，而遇到的問題有很多，比如：

   SW6-2011又出補丁了，趕緊打上

   SW6非對稱雙鞍座的計算

   支撐錐頂險釀大錯誤



設計真是一個引人入勝（xinjingroutiao）的懸疑劇。
