在CAD的圖形窗口的左小角通常會顯示一個坐標標記，用于顯示坐標軸的方向和狀態，如下圖所示。

這個標記被稱為UCS圖標（UCSICON），它可以告訴我們很多信息，比如當前坐標系的方向，當前坐標系是否是世界坐標系WCS等等。

用戶坐標系UCS的常規應用和設置

UCS圖標會根據設置不同顯示成不同的狀態，雖說對繪圖和操作不會有太大影響，但經常有人問到關于UCS圖標的問題，比如：

為什么縮放和平移視圖的時候，UCS圖標會到處移動，而不是呆在窗口的左下角？為什么UCS圖標會顯示成彩色的效果？

為什么選中圖形時也會顯示一個UCS圖標？

下面就將一些經常會被問到的問題的與您和解決方法簡單總結一下。

一、為什么縮放平移視圖時UCS圖標也跟隨移動？

默認狀態下UCS圖標會固定在圖形窗口的左下角，無論如何縮放和平移視圖，它的位置都不會變。但有時在啟動CAD后發現，縮放和平移視圖的時候UCS圖標也會滿屏跑，如下圖所示。

應該說這不算問題，其實，這種狀態的UCS圖標可以更準確地反應當前坐標系的狀態，因為此時UCS圖標能告訴我們坐標系的原點在哪里。

如果希望UCS圖標始終顯示到圖形窗口的左下角，只需將UCS圖標設置成非原點顯示即可，可以在菜單、面板里設置，也可以直接通過命令來設置。

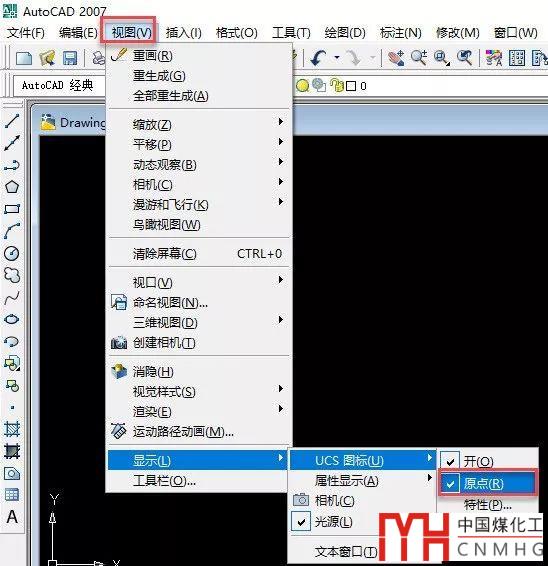

1、菜單：視圖》顯示》UCS圖標》原點，如下圖所示。

從菜單可以看出，UCSICON可以開關，可以設置是否顯示在原點，還可以設置UCS圖標的相關特性，如下圖所示。

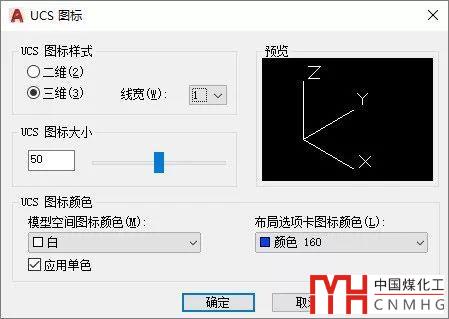

在特性對話框中可以設置顯示二維和三維形式，圖標顯示的大小以及顏色。

2、用命令UCSICON來設置

在CAD高版本默認不顯示菜單，在命令面板中UCS圖標的設置不太容易找，我們可以直接輸入UCSICON命令來進行設置，此命令的參數跟上面的菜單項是對應的。

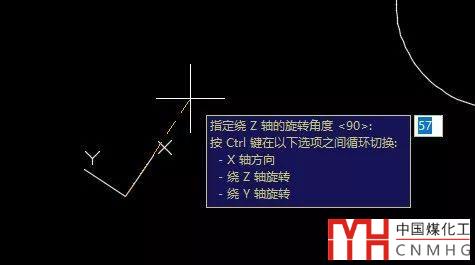

高版本還提供了“可選（S）”選項，設置了此選項后，我們可以直接選中UCS圖標，可以通過拖動來調整UCS坐標系，如下圖所示。

二、為什么UCS圖標顯示成彩色？為什么選中對象也會出現UCS圖標？

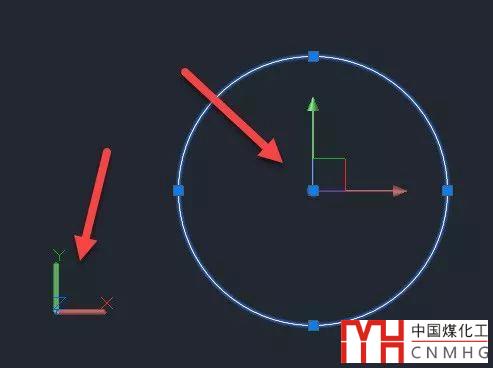

今天有網友就問了類似的問題，他在選中了圖形后，圖形上也出現了一個UCS圖標，他問怎么關掉，如下圖所示。

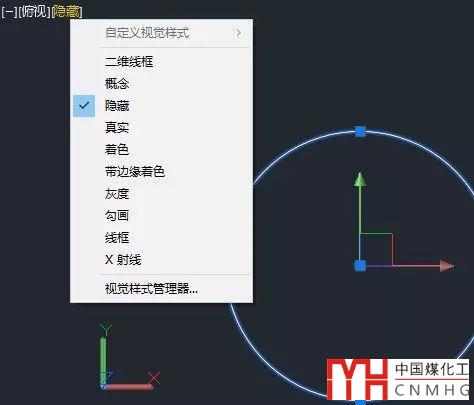

其實這只是因為視覺樣式被設置成了三維模式，例如著色或消隱等，如果使用的是高版本，其實很容易知道問題是什么，因為在視口左上角的控件就直接可以看到當前的視覺樣式，如下圖所示。

要解決這個問題，只需要將視覺樣式設置為二維線框就好了。也可以用命令設置，命令是VS(VSCURRENT)或SHADEMODE。

三、如何確認布局圖紙空間的坐標系不是世界坐標系？

已經有好幾個人遇到了類似的問題，今天又有一位網友遇到了同樣的問題：在圖紙空間中雙擊想編輯文字或標注，雙擊后卻進入了視口，無法對這些文字進行編輯。其實這個問題的原因很簡單，只是布局的圖紙空間的坐標系被修改了。如果你遇到類似問題，其實簡單看一下圖紙空間的UCS圖標就可以知道問題了，圖紙空間正常的UCS圖標如下圖所示。

如果UCS被修改，就不會顯示這個字母W。

在低版本不顯示字母W，只是會顯示字母XY，但如果UCS坐標系被旋轉，左下角的直角標記就會不顯示，如下圖所示。

其實不管你的CAD版本什么狀態，你新建一張圖紙，切換到布局，對比看一下UCS圖標的效果，就很容易知道你的圖紙空間的UCS坐標系是否正常。

為什么在圖紙空間雙擊文字或圖塊會進入視口（模型空間）？

上面介紹了與UCS圖標相關的幾種常見問題，其實這些問題解決起來都很簡單，其實更重要的是我們?nèi)绾瓮ㄟ^UCS圖標了解當前圖紙的坐標系和視覺樣式的狀態。
