Origin(Pro)：天熱，送你一把小扇子-->基于Matrix的Polor Contour圖【數據繪圖】
-

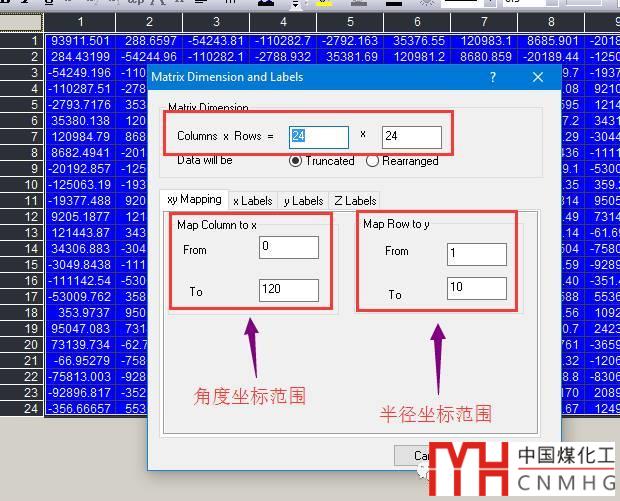

所用Matrix格式數據的示例，其中x表示的是角度坐標（Angular, θ），y表示的是半徑坐標（Radial, r）。設置x的取值范圍，可以調整Polar Contour圖的角度坐標范圍，后面會詳細介紹。
-

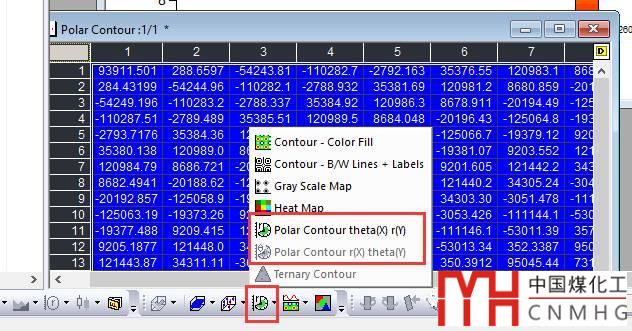

由于上述x和y分別表示角度坐標和半徑坐標，因此基于Matrix格式的數據只能繪制Polar Contour theta(x) r(Y)圖。
-

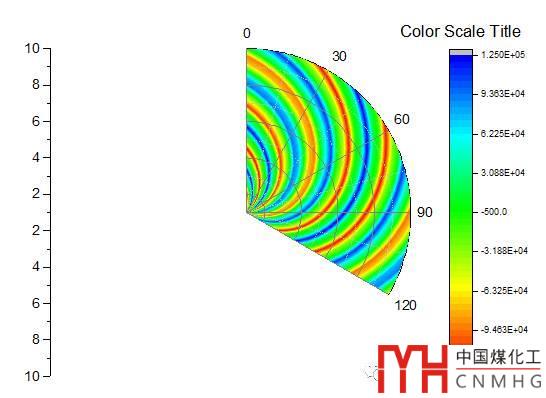

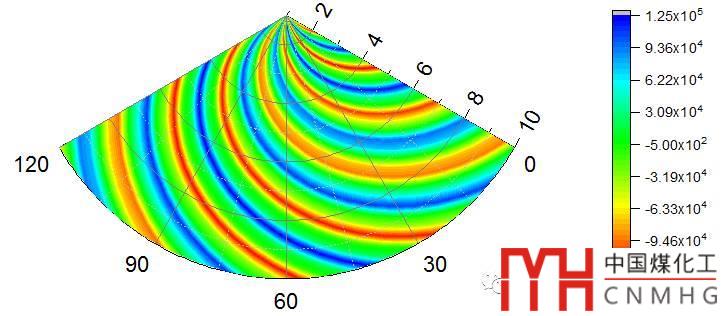

得到的Polar Contour圖為扇形，因?yàn)?strong>x的取值為0-120。
-
坐標軸及Contour格式的設置方法詳見前面的文章：極坐標圖（Polar)的繪制和Contour圖--怎么設置格式
-

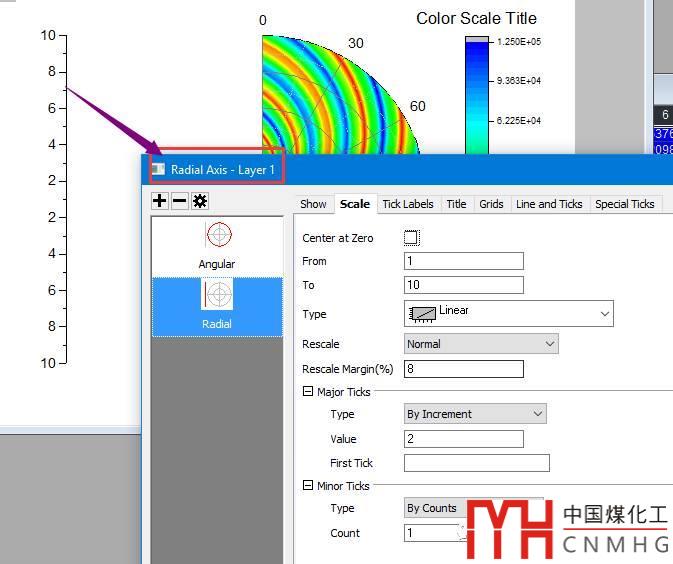

雙擊坐標軸打開坐標軸格式設置窗口。
-

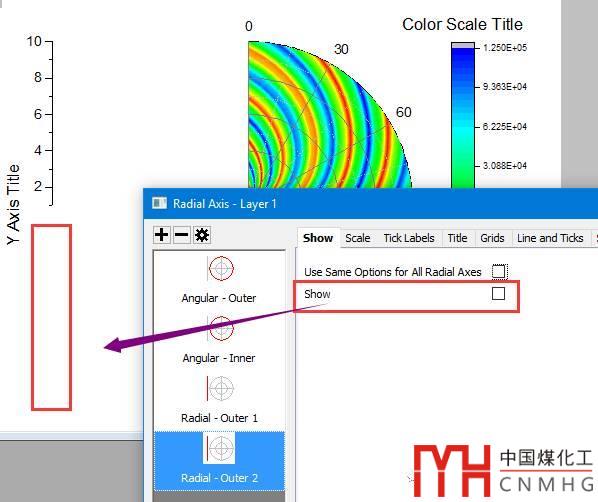

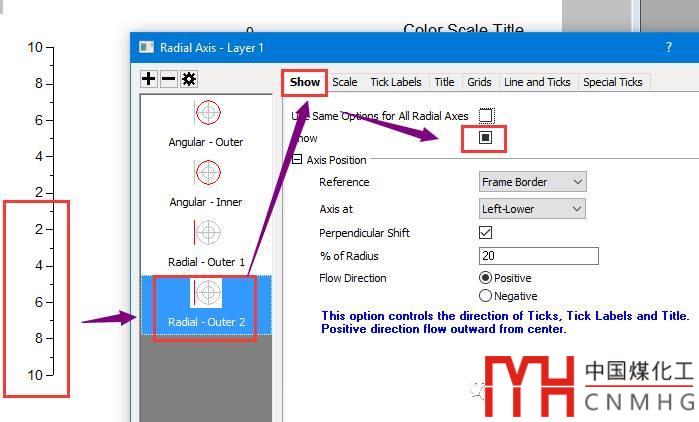

切換到Raidial-Outer 2坐標軸中Show標簽頁，取消Show后面的勾選，可以不顯示Raidial-Outer 2坐標軸。
-

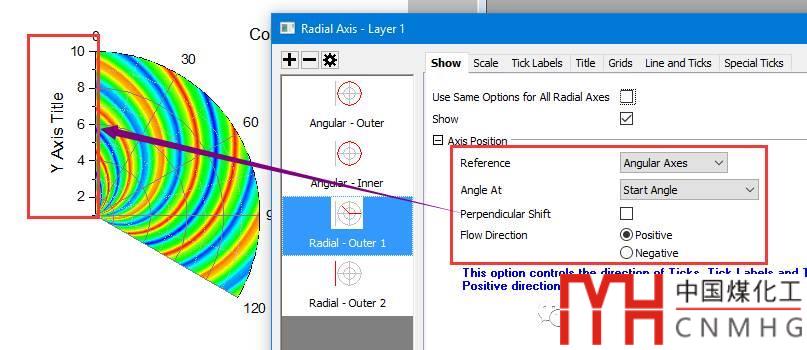

切換到Raidial-Outer 1坐標軸中Show標簽頁，修改Axis Position下的各個選項，將半徑坐標軸放在角度坐標開始的位置。
-
切換到Angular-Outer坐標軸中Show標簽頁，調整Orientation選項下的參數，調整扇形Polar Contour圖的方向。
-
是不是像把小扇子，給炎熱的夏天帶來一絲清涼。
-
-

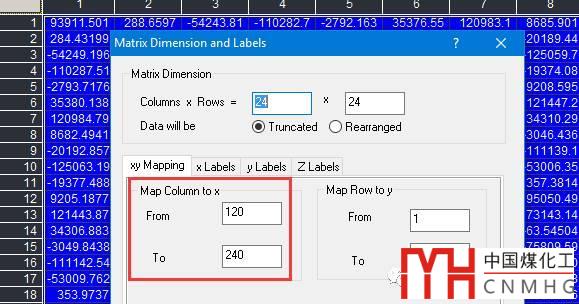

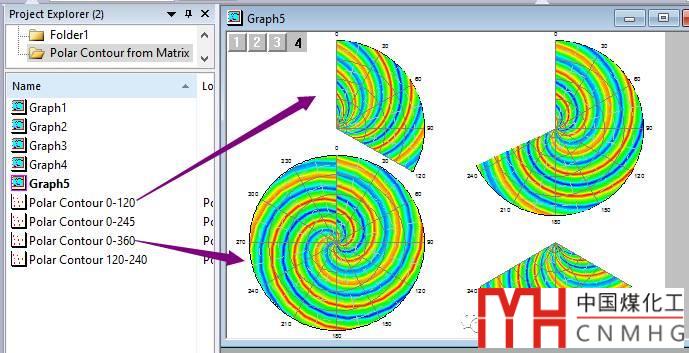

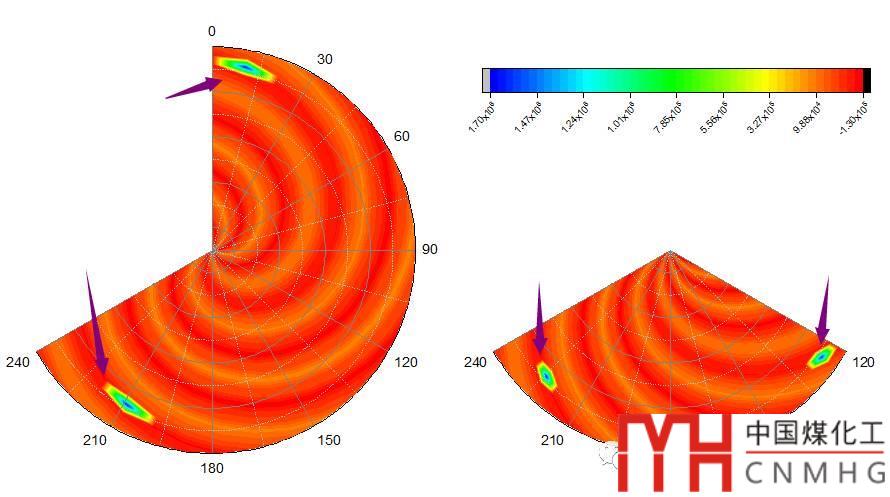

如果調整Matrix中x的取值范圍，可以得到不同夾角的扇形圖形。
-
不同夾角的扇形圖形所表示的數據的絕對位置與取值是不變的。比如我們將Matrix中加入兩個特別突出的數值點，兩點之間的相對關系在不同夾角的Polar Contour圖中是一樣的。
-
最后，除了小扇子，還給你個棒棒糖！【手動表情】
所用軟件：OriginLab OriginPro 2017 @Windows 10 pro。
