前幾天有位網友提了這樣一個問題，圖中的所有圖形的顏色都是隨層的，有些圖層是白色的，現在想通過快速選擇將白色的直線選擇出來，但將快速選擇設置顏色=白色，但卻選不中這些白色的直線，為什么？

CAD中快速選擇相同或類似的圖形、圖塊？有哪些方法？

CAD選擇過濾器的運算符怎么用？

CAD中的Byblock、Bylayer是什么意思

我們不妨來通過一個簡單的實例來看一下他的問題，我這里設置了3個不同顏色的圖層，0層是白色的，大部分圖形的顏色是隨層的，0層和圖層1上分別有一個圓單獨設置成了白色，我們看看將快速選擇條件設置成白色和隨層的選擇結果。

執行快速選擇QSELECT命令，打開快速選擇對話框，將圖形類型設置為圓，顏色設置為等于白，如下圖所示。

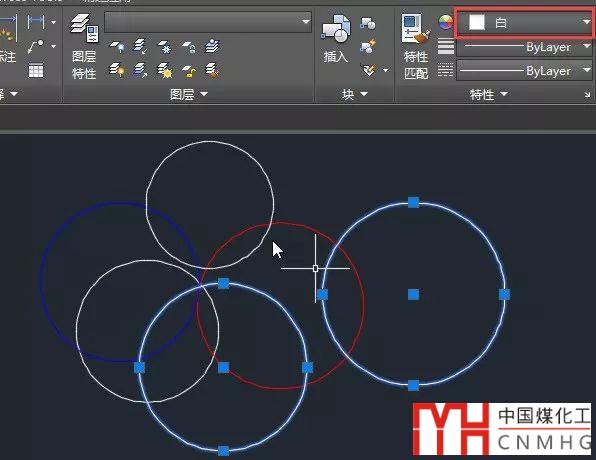

單擊確定按鈕，按照白色選出的圓如下圖所示。

可以看到白色圖層上顏色隨層的圓并沒有被選中，而只有顏色值設置成白色的圓才會被選中。

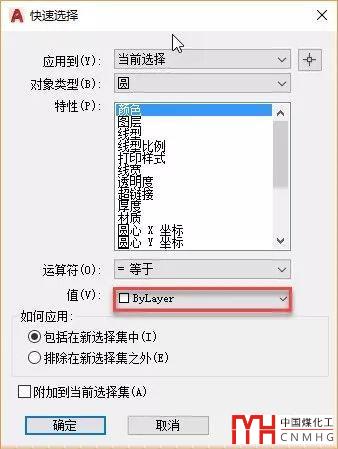

重新打開快速選擇，將顏色設置為等于Bylayer，如下圖所示。

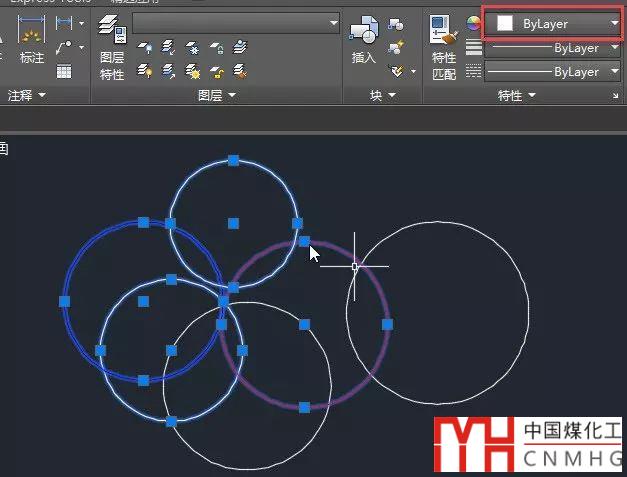

單擊確定按鈕后，可以所有各個圖層上意思呢設置為隨層BYLAYER的圖形都被選中了，如下圖所示。

除了兩個被單獨設置為白色的圓以外，其他的圓都被選中了。

通過上面簡單的實驗，可以看到當圖形設置為隨層時，即使圖形的顏色顯示的是白色，但用白色這個條件是無法選中的。

如果所有圖形特性都是隨層，要選擇某種顏色的圖形只能使用其他方法來完成了，比如這種圖形在某個特定圖層上，可以用對象類型+圖層作為過濾條件，如果有幾個圖層，可以選擇幾次，每次選擇的時候勾選“添加到當前選擇集”?；蛘咴趫D層管理器中將圖層按顏色排序，先將其他圖層關閉或凍結，然后在用對象類型作為過濾條件來選擇就可以了。

雖然在打印時在打印樣式表中對藍色圖層上顏色隨層的圖形和直接設置成藍色的圖形處理是相同的，但在快速選擇或過濾選擇的時候我們要意識到兩者是不同的。

兩個看起來顏色相同的圖形的顏色屬性可能是不同的，并不一定用這個顏色條件將他們過濾選擇出來。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
