Origin(Pro)：同一圖中擬合多組數據及圖例修改方法
時間：2020-08-06
來源：數據繪圖
瀏覽：

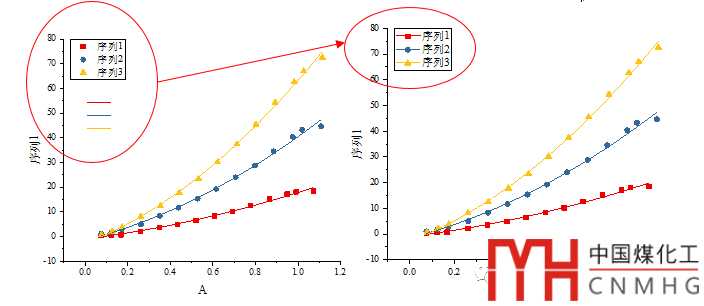

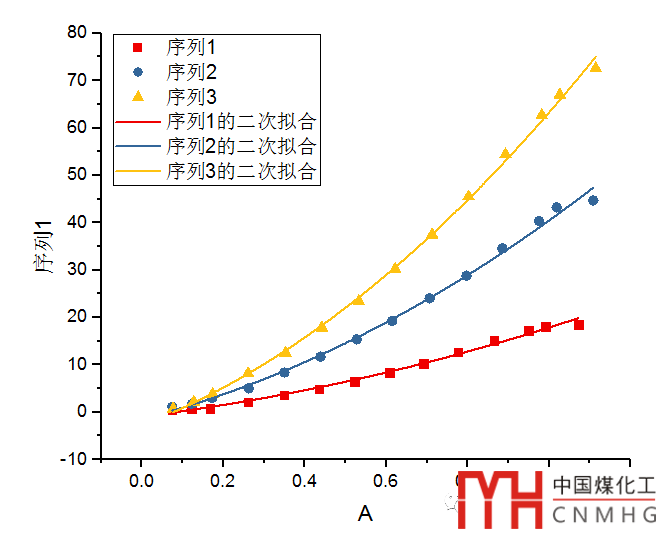

但是，如果想讓圖例顯示如下效果（注意Legend），則有兩種方法可以實現。

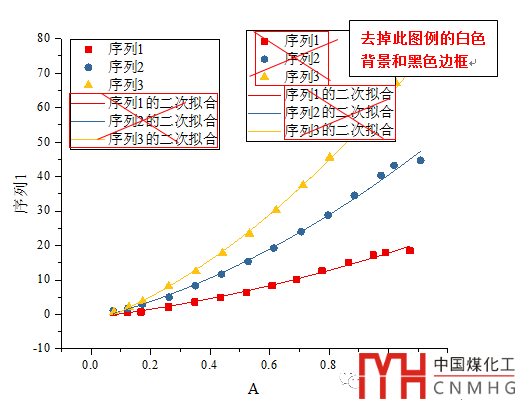

1、圖列疊加法：做法是先將圖例復制一份，然后刪掉多余的內容，把有需要的內容疊放在一起（此處需要去掉疊放在上層圖例的白色背景和黑色邊框）
此法可實現顯示效果，實屬無奈之舉，經本微信信息“數據繪圖（ScientificPlots）”文章的啟示，現給出第二種方法。
相關文章原文鏈接：[Step-by-step tutorial][OriginLab]將點線圖的圖例改為散點圖圖例樣式。

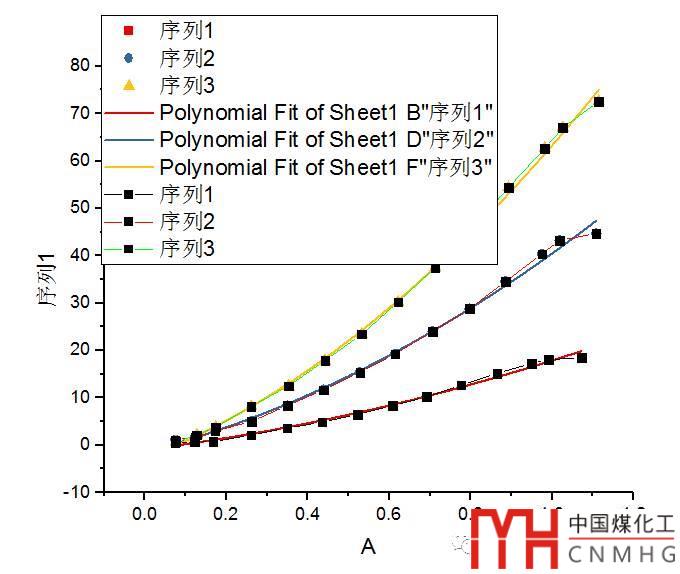

2、Legend編輯法：在圖中使用原始數據再繪制一次Line+Symbol樣式的圖，此時圖顯示為如下樣式（注意Legend）。

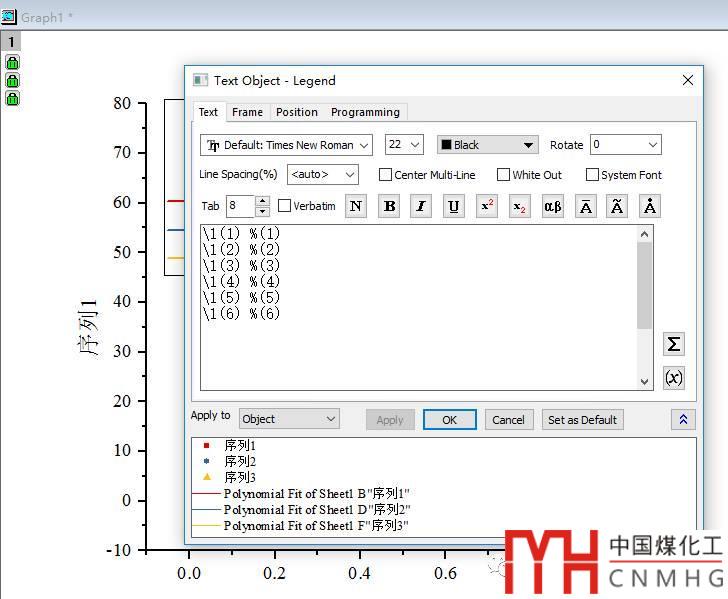

先設置好Line+Symbol圖的樣式，使其和散點圖以及擬合圖保持一致。隱藏Line+Symbol的圖形曲線（同時圖例會自動隱藏），右擊圖例打開屬性框。修改紅框中的數值，此數值因圖而異，請自行判斷。Legend編輯的具體操作詳見[Step-by-step tutorial][OriginLab]將點線圖的圖例改為散點圖圖例樣式。

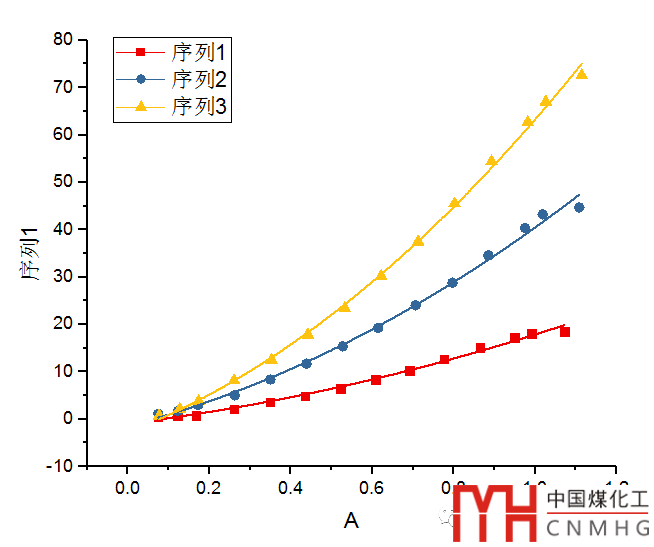

完成。
感謝QQ好友特修斯之船的投稿，版權歸作者所有，請規范轉載！
所用軟件：OriginLab OriginPro 2017 @Windows 10 pro
