對于國內的設計人員來說無論做ASME還是EN的設備，很多焊接等結構還是習慣性的參考GB/T 151的結構。雖然ASMEⅧ-1和GB/T 151大部分結構是相似的；但是還是有一些差別的。今天就對常用的管板和殼體的焊接結構做個小匯總，方便對比選用。

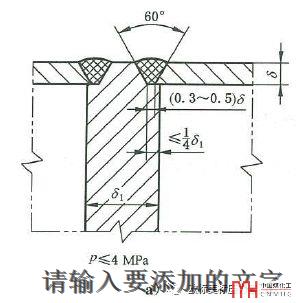

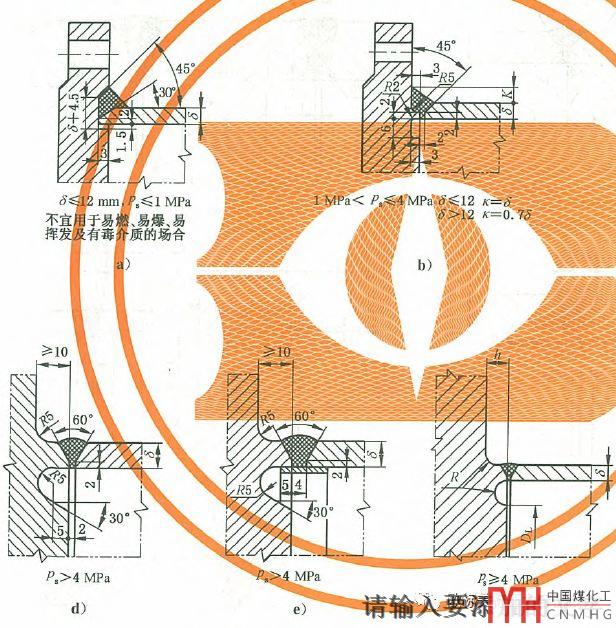

一、國標GB/T 151-2014的附錄I(資料性附錄)講的就是管板與管箱、殼體的焊接連接，帶凸肩且無應力釋放槽的倒角有規定的都是R5,R12或R15。有些結構如（h）只有倒角要求并未規定最小倒角半徑，搞得設計人員只能就近參照。是不是不習慣感覺這完全不符合GB/T 151的風格，是因?yàn)楣?jié)點是直接抄ASMEⅧ-1因母版沒有要求。哎不吐槽了！

注意帶凸肩的，凸肩≥10mm是最基本要求，凸肩的具體長度根據殼體壁厚和坡口形式?jīng)Q定，還和評片人的水平有點關系。一般普通碳鋼的小于15mm，拍片和評片有難度。

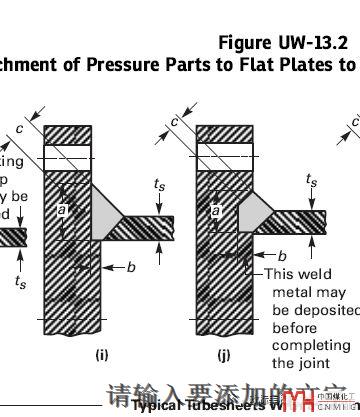

二、ASME Ⅷ-1篇UW-13.3給出了管板和殼體的焊接連接結構對不兼做法蘭的帶凸肩的管板提出了要求。UW-13.2給出了不帶凸肩的焊接結構要求。具體見圖

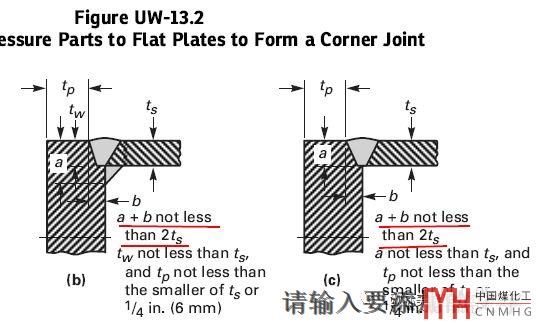

我們要注意：非對接焊接結構要求a+b≥2ts（殼體厚度），僅空冷器不用滿足a+b≥2ts的要求；不兼做法蘭帶凸肩的結構倒角是min[10，min（0.25ts,19）]。兼做法蘭帶凸肩的只是對頸部高度有要求min[max（1.5ts，19）,50]

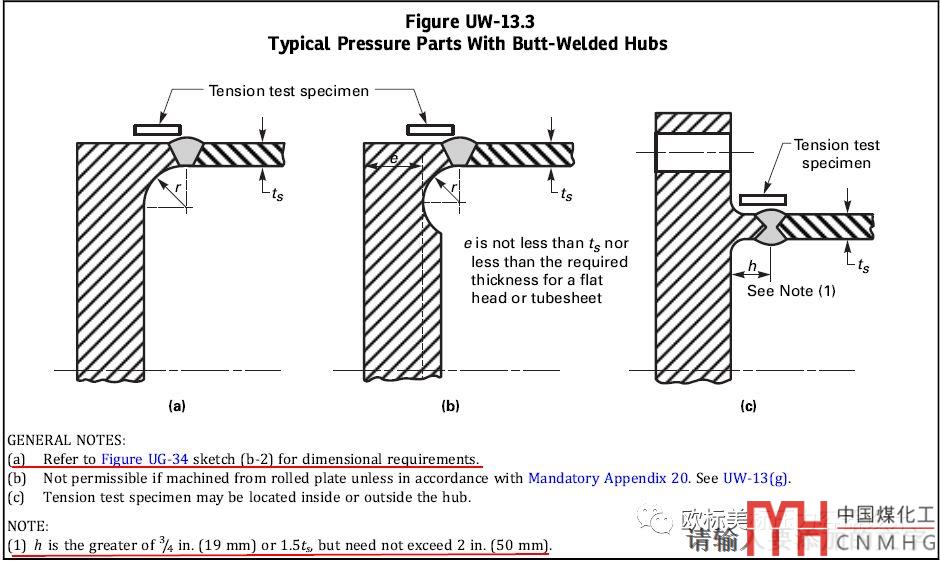

UW13.3的要求

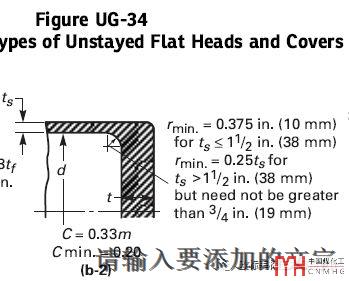

注意UW13.3的注是一一對應的關系，雖然沒有明確說但為什么理解為一一對應關系看各注的內容能得出這個結論。如注對應節點（a）；但也有部分AI認為兼做法蘭帶頸部的內外倒角也要滿足UG-34 (b-2)的要求（大部分AI認為不需要）。雖然節點沒有倒角半徑的要求但建議參照附錄2法蘭結構r≥5mm。

GB/151和ASME Ⅷ-1大部分結構是相同和相似的，但結構尺寸的要求是有差異的，ASME Ⅷ-1也是沒有應力釋放槽的。畫圖的時候是要注意的。

三、EN13445對殼體和管板的焊接結構要求見EN13445-3附錄A及焊接結構標準EN 1708-1。

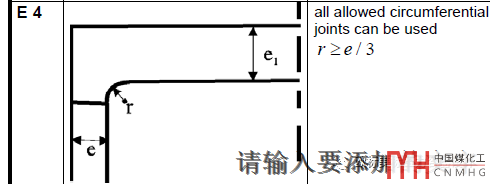

EN 13445-3附錄A節點

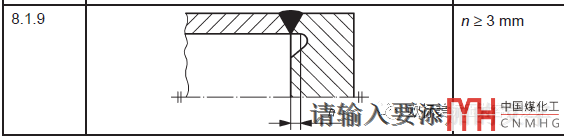

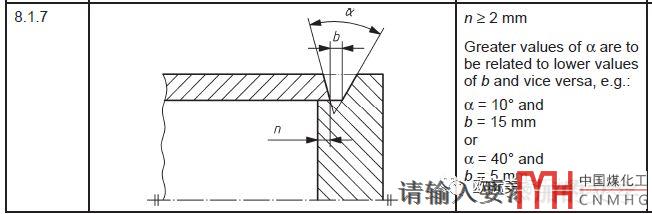

EN1708-1的節點

每個標準都有自己的規定，還是要滿足設計標準的規定的前提下選擇和自己熟悉的最像的焊接結構。注意結構尺寸的要求！注意結構尺寸的要求！注意結構尺寸的要求！重要的事情說三遍！
