前面的文章我們介紹了三菱Q系列PLC的CPU模塊和基板，今天我們介紹下Q系列PLC的電源模塊。供電是一個控制系統的基本前提，一個好的電源模塊能夠?yàn)橄到y(tǒng)的運行提供有力的保證，減少因?yàn)殡娫床环€(wěn)定而導致的各種未知故障。那么三菱電機為Q系列PLC提供了哪些電源模塊呢？

Q系列PLC的電源模塊包括Q61P-A1,Q61P-A2,Q61P,Q62P,Q63P,Q64P等。名稱中“Q”表示Q系列PLC；“6”代表電源，之后的數字是型號編號；“P”代表“Powere（電源）”。

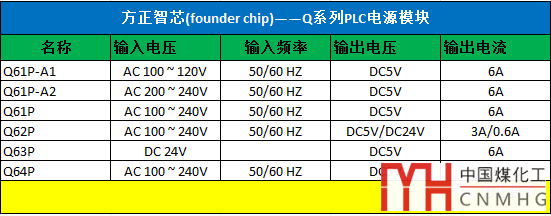

不同型號的電源的輸入電壓不同，電流的性質也不同，有的需要輸入交流電（AC），有的需要輸入直流電（DC）。比如：Q61P-A1的輸入的是100 ~ 120V的交流電（AC）；而Q63P需要輸入24V的直流電（DC）。下面是這幾款電源模塊的輸入電壓/頻率及輸出電壓/電流的一覽表：

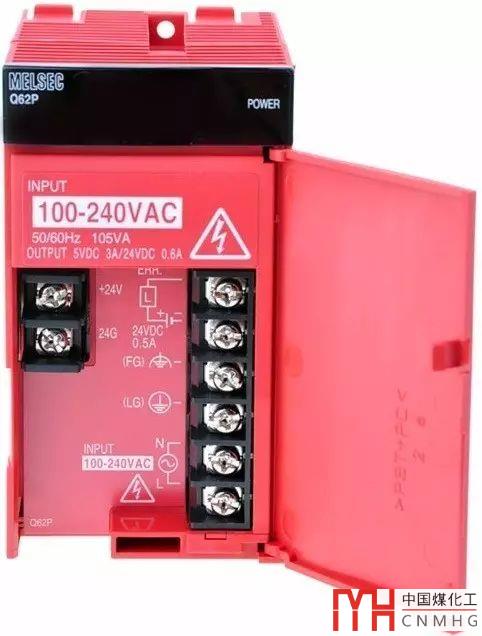

其中Q62P可以提供DC24V和DC5V兩種電壓輸出，DC5V通過背板提供，最大電流3A；DC24V通過外部接線端子提供，最大電流0.6A；如下圖：

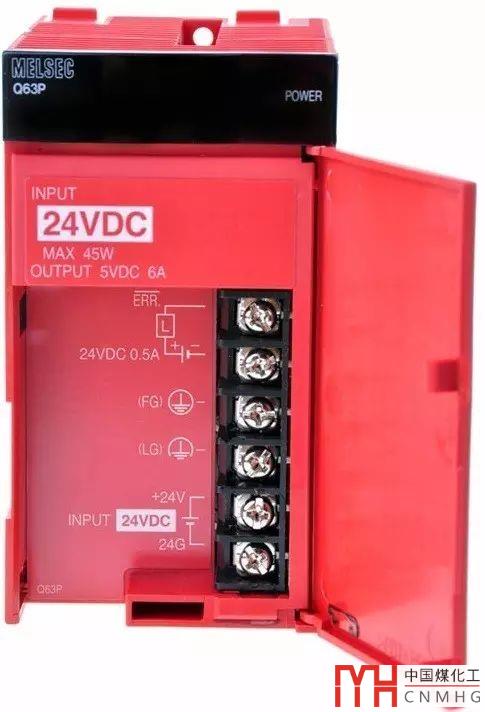

Q63P是接收直流24V輸入的電源模塊（有沒有發現其它模塊都是交流電輸入），它可以輸出直流5V的最大電流為6A，如下圖：

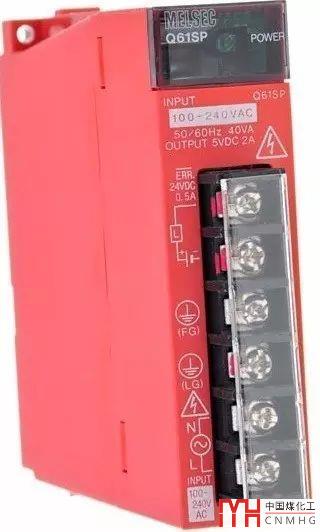

上述電源模塊適合于主基板（Q3XB）和需要電源模塊的擴展基板（Q6XB），X表示模塊的數目，比如Q312B。對于不能安裝電源模塊的擴展基板（Q5XB）不適用。另外它們也不適用于超薄型主基板（Q3XSB），對于超薄型主基板，需要使用超薄型電源模塊：Q61SP。該模塊有著苗條的身材，能提供的DC5V電流最大為2A，是為超薄型主基板量身定做的電源模塊，如下圖：

另外Q系列PLC的電源模塊還包括用于冗余基板的Q63RP和Q64RP。

電源模塊的選型，除了要與使用的基板適配之外，還有個很重要的的原則，那就是：基板上所有模塊所消耗的電流的總和不能超過電源模塊能提供的最大電流。

正確的做法是：首先計算系統中所有模塊的電流消耗（DC5V），然后再選擇合適的電源模塊。
