本文摘抄自某日資壓力容器制造廠的《復合板壓力容器制造工藝規程》，這個規程是從網上下載來的。網盤地址：
https://pan.baidu.com/s/1pu2qZc2I9IFu0BbeYO5u4g
提取碼：8eaq
4 切割下料

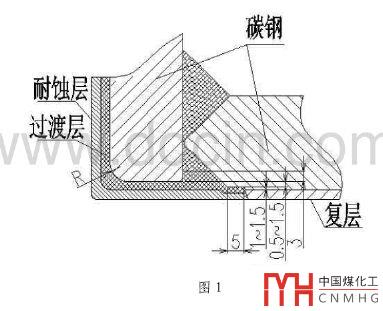

4.2 下料時，復層面應朝上，對于復合板總厚度不大于60mm，采用等離子直接切割；對于復合板總厚度大于60mm，應將割縫處的復層剝掉，然后用氧-乙炔切割，割口兩邊應涂保護涂料，如白堊粉等，以免飛濺物影響復層表面質量。切割前，應進行標記移植（先在復層用記號筆移植，待工件翻身后再在碳鋼基層上移植并打鋼印）。5.5 錐體冷壓成形一般分2到3片壓制，對于厚度大于60mm的錐體，應分成3片壓制。壓制前，在扇形板片上復層面畫等分素線。壓制時，復層與上模間應用8～10mm厚不銹鋼板條墊好，然后沿素線壓制。大、小口曲率用樣板控制。凸形封頭整體宜采取熱成形或溫成形。不得采用旋壓成形。成形過程中主要保證基層的力學性能和復層的耐腐蝕性能。如采取整體冷壓成形應經工藝責任工程師批準。6.1 對于奧氏體不銹鋼復合板宜采取熱成形，熱成形時，升溫速度應較同等厚度的碳鋼或合金鋼慢。沖壓時，為了避免溫差應力過大而影響了兩種不同金屬間的結合強度，還應使模具有一定的預熱溫度。具體應按《封頭數據表》要求執行。熱成形一般采取控制溫度成形，不另外熱處理。對于特殊材料需要單獨熱處理的應制定具體工藝。6.2 對于其它材料的復合板成形，應根據材料的性能，包括相變特性，制訂成形工藝。6.3.2 成形后的封頭應進行100%UT檢測，檢查復層與基層結合情況。7.3 設備開孔應從內向外切割，對于厚度不大于60mm的殼體用等離子切割，對于厚度大于60mm的殼體用氧-乙炔切割，氧-乙炔切割時應先將切割線處復層剝離，再由內向外切割。切割時應在割口兩側80mm寬的范圍內涂上白堊粉或采用鋁板保護，防止飛濺物落在復層表面。切割后應磨去熔渣，并對復層1～1.5mm切割熱影響區予以去除。然后組裝接管。7.4 （部分）接管與殼體的連接型式應符合圖1要求，R應根據接管壁厚確定，一般應大于3mm，基層R≥過渡層R≥復層R。7.5 （部分）對于內件要求焊在殼體基層的，應將復層剝槽，剝槽寬度應符合圖4要求。剝掉部分焊接應按堆焊要求焊接。如果內件要求全焊透，應制定焊接工藝。7.6.1不銹鋼復合鋼板容器連接復層的焊接（如殼體焊縫內表面）一般采用雙層堆焊。堆焊層表面的化學成分應與復層金屬相匹配。堆焊層厚度應至少等于復層厚度，但不應超過復層厚度的兩倍。堆焊焊接方法優先采用氬弧焊，若采用手工焊條堆焊時，打底焊要求優先采用Φ3.2焊條。堆焊后原則上不進行打磨，若具體項目要求進行打磨，或者焊接成型較差必須要打磨時，須通知檢驗員見證，并要求打磨后表面進行鐵素體測定，鐵素體含量<12%為合格,超過12%需進行PMI檢測。具體項目對鐵素體含量有特殊要求時，按具體項目要求執行。7.6.2 正式施焊前，應按NB/T47014的規定對復層進行堆焊焊接工藝評定。當有晶間腐蝕要求時，焊接工藝評定應按有關標準進行晶間腐蝕試驗。焊接工藝評定所用的母材、焊接材料、熱處理制度均應與產品一致，熱處理時間允許累積計算。8.1.1 不銹鋼與碳鋼、低合金鋼復合板制封頭，錐體等零部件的熱成型工藝應由工藝部門提交給外協單位，超過相變溫度的加熱工藝應帶母材試板。8.1.2 鎳及鎳基合金與碳鋼、低合金鋼復合板制封頭，錐體等零部件的熱成型工藝應由工藝部門提交給外協單位，母材試板的要求與8.1.1相同。8.1.3 鎳及鎳基合金與不銹鋼復合板制封頭，錐體等零部件的熱成型或溫成型工藝應由工藝部門提交給外協單位，需固溶熱處理的零部件應帶母材試板。復合板設備的熱處理按圖紙要求進行。是否帶試板及具體熱處理工藝按產品工藝文件執行。9.1 表面拋光應按《機械拋光》規定執行。對于有特殊要求的按具體設備要求執行。9.2 酸洗鈍化應按《酸洗鈍化》規定執行。對于有特殊要求的按具體設備要求執行。
