AUTOCAD從很早版本就提供了約束和參數化的功能，雖然大家平時繪圖很少用，還是有一些網友希望能介紹一下。講解參數化和約束需要大量篇幅，今天先簡單給大家介紹一下幾何約束，以后再抽時間再介紹其他功能呢和應用的實例。

所謂幾何約束，就是圖形之間的幾何關系。在繪圖過程中可以通過給圖形之間添加約束來完成圖形繪制，比如，可以為兩條直線添加垂直、平行、共線等約束，可以為直線和圓添加相切約束，可以為兩個圓添加同心約束。添加約束后，在對一種一個對象進行編輯的過程時，設置了約束條件的其他圖形會聯動，始終保持設置好的幾何關系，例如，在對設置垂直約束關系的直線進行編輯時，不管是對其中一條直線進行拉伸、移動，還是旋轉操作，兩條直線均可以保持垂直的幾何關系。

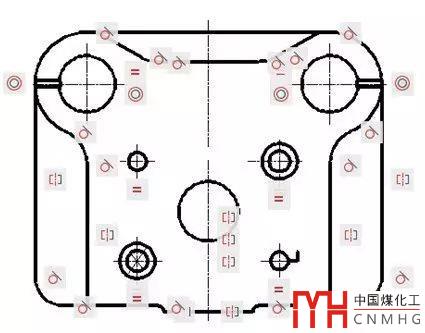

設置約束關系后，圖形上會顯示約束的圖標，如下圖所示。

約束類型

CAD的約束類型包重合、垂直、平行、相切、水平、豎直、共線、同心、平滑、對稱、相等和固定，下面簡單介紹一下。

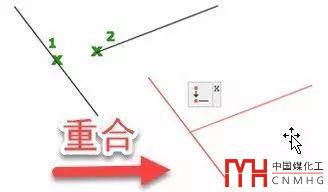

• 重合

約束兩個點，使其重合，或約束點和對象，使單個或多個點處于對象之上。添加約束時，不管是點還是對象，第二個選擇的對象會被移到與第一個對象重合的位置。比如，可以約束直線的中點和端點重合。

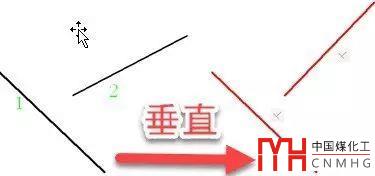

• 垂直

約束兩條直線或線段，使其始終保持垂直關系。添加約束時，第二個選擇的對象會被旋轉到與第一個選擇對象垂直的位置上。

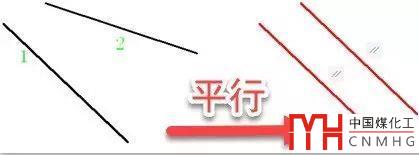

• 平行

約束兩條直線，使其具有相同的角度。添加約束時，第二個對象會被旋轉到與第一個對象平行的位置。

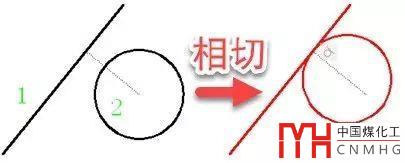

• 相切

約束兩條曲線，使其（或其延長線）彼此相切。

• 水平

約束一條直線或一對點之間的連線，使其與當前UCS中的X軸平行。

• 豎直

約束一條直線或一對點之間的連線，使其與當前UCS中的Y軸平行。

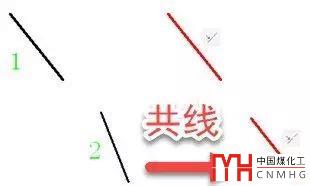

• 共線

約束兩條直線，使其處于同一無限長的線上。同樣，浩辰CAD會將第二個選擇的對象旋轉、移動到與第一個選擇對象共線的位置上。

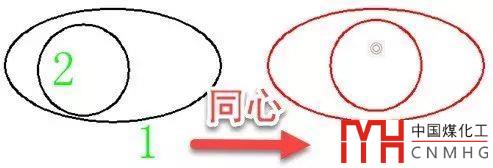

• 同心

約束選定的圓、圓弧或橢圓，使其具有相同的圓心。

• 平滑

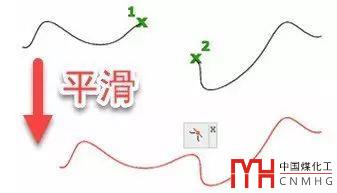

約束一條樣條曲線，使其與其他樣條曲線、直線、圓弧或多段線彼此相連，并保持平滑（G2）的連接。添加約束時，所選的第一個對象必須為樣條曲線，第二個對象可以是樣條曲線、直線、圓弧或多段線，浩辰CAD會根據第一條樣條曲線的情況自動移動和旋轉第二個對象。

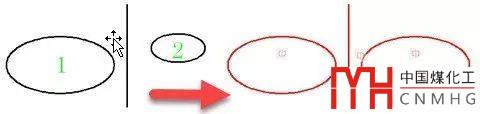

• 對稱

約束兩個對象或兩個點關于指定直線對稱，當指定兩個對象對稱時，所選擇的對象類型必需相同。比如直線只能與直線對稱，而不能與圓或橢圓對稱。

當所指定的對稱對象為橢圓時，浩辰CAD會自動縮放第二個橢圓，使其大小與第一個橢圓相等，并將其移至與第一個橢圓對稱的位置。對于圓，也是如此。

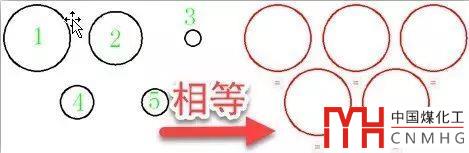

• 相等

約束兩個或多個直線、多段線線段、圓弧、圓等對象，使其具有相同的尺寸。比如，可以約束多個圓，使其半徑相等，在添加約束時，浩辰CAD將以第一個被選擇的圓為參照，其它所選擇的圓的半徑被自動設置與第一個圓相等。

• 固定

約束一個點或一條曲線，使其固定在相對于世界坐標系的特定位置和方向上。例如，使用固定約束，可以固定圓心，即使拉伸直線，圓心的位置保持不變。

CAD高版本添加了推斷約束功能，在繪制圖形的時候，會根據圖形特征判斷自動給圖形添加約束條件。

為什么CAD繪圖時會出現一些小圖標？約束是什么？

以上技巧僅適用于AUTOCAD，浩辰CAD目前版本暫不支持參數化和約束。
