今天有網友問有沒有辦法標注多段線的長度，正好之前博客里發過一個類似的插件，既然有人需要，就在信息也分享一下。

此插件可以用多種方式標注多段線、樣條曲線的長度，并可以標注曲線上兩點間的距離。

百度網盤下載地址：

http://pan.baidu.com/s/1pKvQ5XT

使用方法如下：

1、 輸入AP命令，加載插件dimcurve.vlx。

2、 加載成功后輸入dimcurve命令后回車，命令行會提示：

Select curve to dimension: （請選擇要標注的曲線）

3、 選擇要標注的曲線后，命令行會出現提示選擇標注樣式：

Dimension type[betweenPoints/Linear/Aligned/Entlayer/Offset] (Offset):

4、 先不要管這些選項是什么意思，先直接回車，此時會提示：

Specify dimension-curve offset:（請指定曲線標注的偏移）

所謂偏移，就是曲線標注線跟曲線之間的距離。

5、 移動光標，可以看到圖片有一根皮筋線，線的長度就是偏移值，拖動到一個合適的長度時單擊，曲線標注就可以完成了，如下圖所示。




我們?cè)倩仡^看看幾個標注樣式選項是什么意思：

• betweenPoints：標注曲線上兩點間的距離，輸入P，回車，軟件會提示在曲線上選擇兩點，然后就可以標注出這兩點沿曲線的距離，如下圖所示。

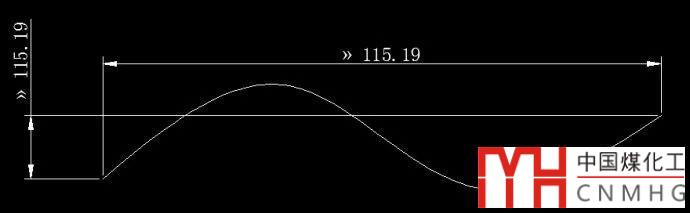

• Linear，線性標注，輸入L后回車兩次，標注的仍是曲線總長，可以拖動光標確定標注的位置和方向，標注線可以是水平的或豎直的，如下圖所示。

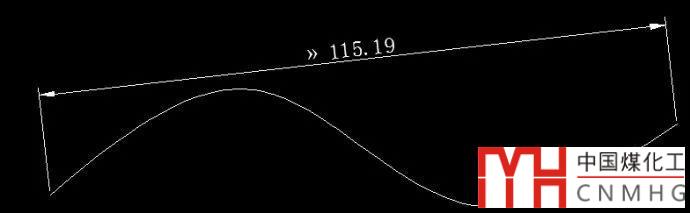

• Aligned，對齊標注，輸入A后回車兩次后可拖動確定標注位置，標注線與曲線兩個端點的連線平行，如下圖所示。

• Entlayer，獲取圖層，標注默認放在Dimensions圖層上，如果需要放到與曲線相同的圖層，可使用此選項，輸入E后回車。

• Offset，偏移，這是默認的樣式，也就是最上面例圖中標注線跟曲線平行的樣式。如果需要使用此樣式，執行命令后直接回車就可以了。
