前面的文章我們介紹了現場多采用4-20mA的電流信號來傳送模擬量信號，今天這篇文章我們就具體談?wù)勗鯓油ㄟ^SM1231來實現對現場模擬量（電壓信號和電流信號）的采集。

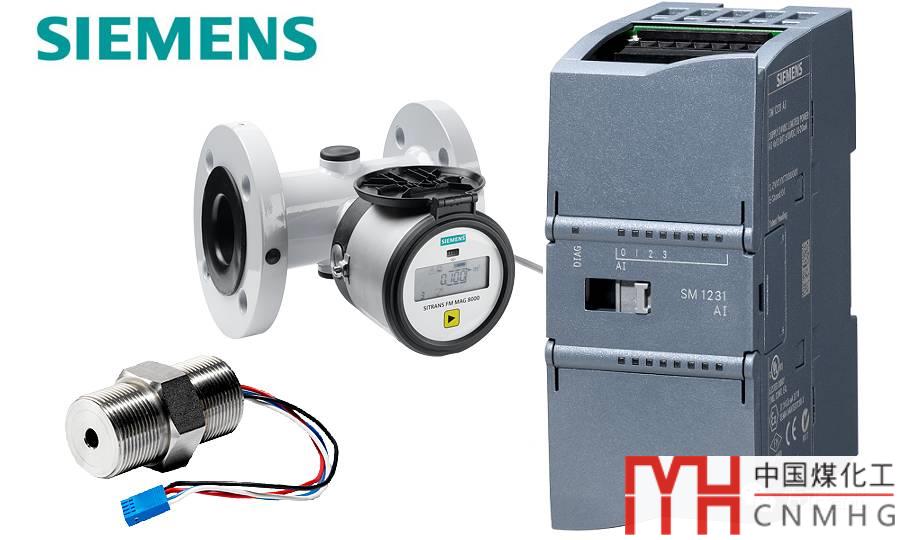

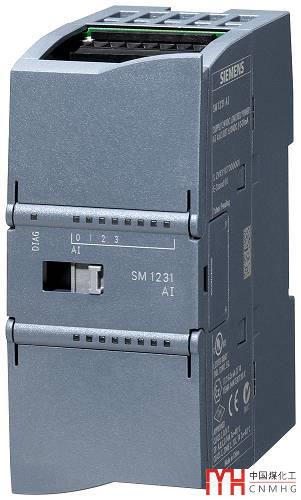

SM1231是S7-1200系列PLC的模擬量輸入模塊，對于接收電流和電壓信號的模塊有三種型號，即：SM 1231 AI 4x13 bit、SM 1231 AI 8x13 bit和SM 1231 AI 4x15 bit。以SM 1231 AI 4x13 bit為例，名稱中的"AI"是英文"Analog Input"的縮寫，表示模擬量輸入；"'4"表示模塊有4個通道，"13 bit"表示模擬量轉換的分辨率。分辨率越高， 模塊對輸入信號的變化就越敏感（關于分辨率可參考文章：模擬量信號能被CPU直接處理嗎？）。

SM 1231 AI 4x13 bit 消耗背板5V電流 80mA，消耗24V傳感器電流45mA；SM 1231 AI 8x13 bit 消耗背板5V電流90mA，消耗24V傳感器電流45mA；SM 1231 AI 4x15 bit 消耗背板5V電流80mA，消耗24V傳感器電流65mA（每一種模塊我們都會介紹下其電流消耗，因為這涉及到硬件安裝后能否正常工作，更多關于S7 1200電流消耗的計算，請看文章：S7-1200硬件篇之如何選擇電源模塊）；

13bit 分辨率的SM1231（SM 1231 AI 4x13 bit，SM 1231 AI 8x13 bit）能夠接收的輸入電壓信號包括：±10V，±5V，±2.5V；電流信號包括：0-20mA和4-20mA；

15bit（SM 1231 AI 4x15 bit）分辨率的模塊比13bit的模塊多一種電壓信號：±1.25V；

這里我們以現場最常用的4-20mA電流信號為例，講解SM1231的接線方法：

對于電流信號而言，有兩線制的傳感器和四線制的傳感器，二者的接線方式有較大的不同；

所謂兩線制（二線制）的傳感器，是指一條線用來給傳感器供電，另一條線是傳感器的信號輸出；而四線制傳感器，其中兩條線分別是電源的正極和負極，另外的兩條線用來傳送模擬量信號；

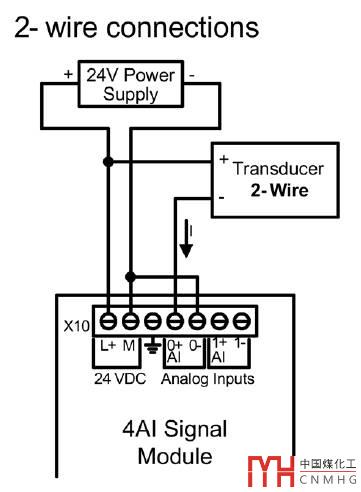

兩線制傳感器的接線如下圖：

上圖中：24V的電源正極（+）除了給模塊供電（L+）外，還接到了兩線制傳感器的正極（+）給傳感器供電；傳感器的模擬量信號從負極（-）輸出，連接到模擬量輸入通道AI0的正極（+），模擬量輸入通道AI0的負極（-）與模塊的負極（M）及電源的負極（24V-）相連。

注意：把模擬量輸入通道的負極（-）與模塊的負極（M）相連接，是為了得到相同的參考電勢，這樣模塊檢測到的電流信號才是正確的。

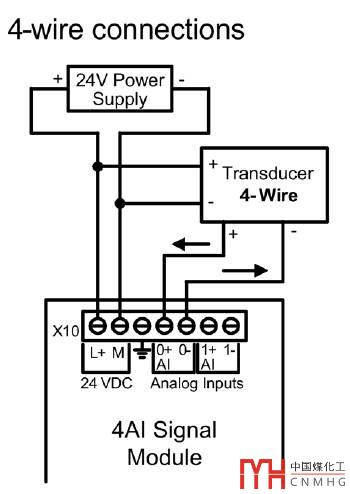

四線制傳感器由于有單獨的電源線，其接線方式不同于兩線制傳感器，請看下圖：

24V電源的正負分別接到傳感器的電源正負極上，傳感器的輸出模擬量信號正（+）接到通道AI0的正（+），傳感器的輸出模擬量信號負（-）接到通道AI0的負（-）；

請注意：模擬量輸入通道的負極（-）沒有與模塊的負極（M）相連，傳感器的電源線負極（-）需要與24V電源的負極及M相連，這里不同于兩線制傳感器。

本篇小結：SM1231模擬量輸入模塊的有兩種分辨率（13bit和15bit），根據項目的需要進行選擇；SM1231能連接電流信號和電壓信號模擬量傳感器；二線制傳感器的接線方式不同于四線制傳感器，但都要注意讓傳感器和模擬輸入模塊有相同的參考電勢；

后續文章我們會介紹SM1231的組態及如何編程獲取模擬量的工程值，敬請關注。
