用CAD畫圖時大多數人會采用默認的背景顏色，但仍有不少人會將背景改成自己喜歡的顏色。我感覺背景顏色的修改很簡單，于是之前一直沒有寫，但網上問的人還不少，那就簡單地說一下吧。

CAD的背景顏色也不是一成不變的，早期版本模型空間默認背景顏色是黑色，到高版本模型空間顏色稍微變淺了一些。CAD為了適應不同用戶的需求，提供了越來越多自定義界面風格、顏色的功能和選項，反而讓簡單的事情復雜化了，面對“選項”對話框中繁復的參數，“圖形窗口顏色”對話框中幾個列表，很多初學者反倒不知如何下手了。

一、修改模型空間背景顏色

1、輸入OP回車，或在命令單擊鼠標右鍵后在菜單中點“選項”，打開選項對話框。

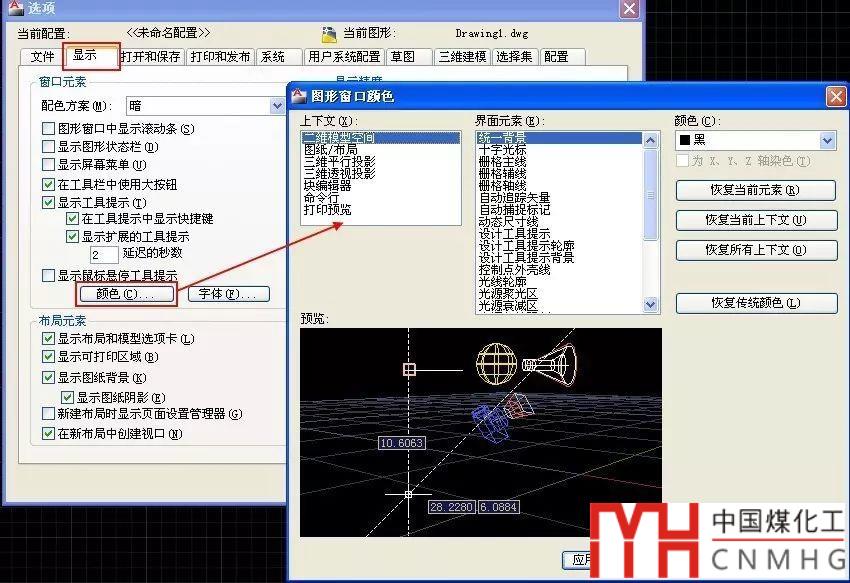

2、在對話框頂部點“顯示”選項卡，找到“顏色”按鈕，單擊顏色按鈕就可以打開顏色設置的對話框，如下圖所示。

進來后默認選項就是二維模型空間的背景顏色，因此只需要在右上角的顏色下拉列表中選擇需要的顏色就好了。如果列表中的幾種顏色不滿足要求，可以點最下面的“選擇顏色”，就會彈出選擇顏色對話框，如下圖所示。

彈出的是一個標準的選擇顏色對話框，但與設置圖層或?qū)ο髮傩詴r(shí)不同的是，設置圖層和對象屬性時默認打開的是索引顏色選項卡，而設置背景顏色的時候默認顯示的是真彩色選項卡。在對話框中我們可以直接輸入顏色的色調、飽和度、亮度值，也可以在地下直接輸入顏色的RGB值，或者直接用光標在樣板上點取需要的顏色，設置好有點“確定”即可。

在“圖形窗口顏色”對話框點“應用并關閉”按鈕，這是雖然選項對話框沒有關閉，但我們已經能看到設置的效果，如果不合適，可以接著改，如何沒有問題，可以點“確定”按鈕關閉選項對話框。

二、修改圖紙/布局空間的背景顏色

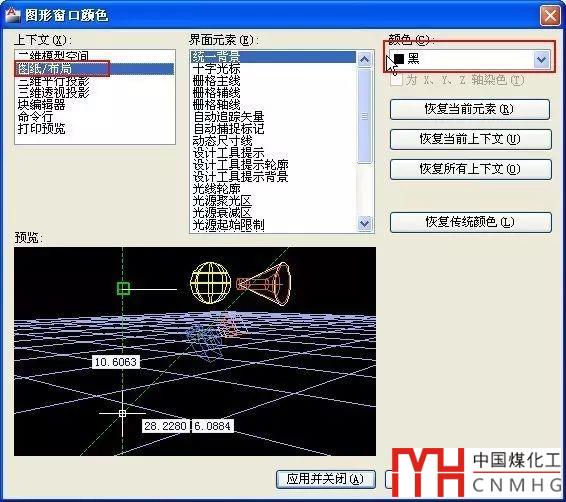

布局空間的背景顏色設置方法跟模型空間的設置方法基本相同，但還有一些區別。布局空間為了更形象地模擬圖紙的效果，不僅顯示了模擬圖紙的方框，還顯示了陰影和背景色。默認狀態下我們只能修改模擬紙張部分的背景顏色，但很多人把布局空間像模型空間那么使用，一個布局放置多個視口和圖框，因此會希望圖紙范圍外也能用統一的背景顏色。如果這樣的話再設置顏色后還需要設置相關選項，設置方法如下：

設置后的效果如下圖所示。

我們看到只有中間部分變黑了，背景顏色并沒有變，如果想讓整個布局空間的背景都變成統一的顏色，需要在選項對話框中取消圖紙背景的顯示。

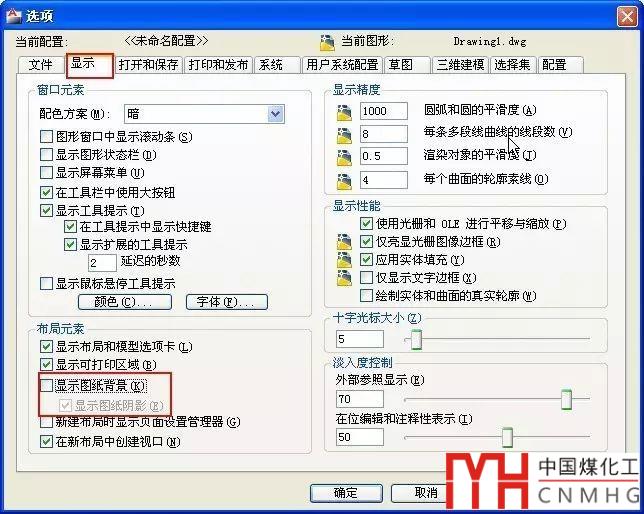

在選項對話框的顯示選線卡中，單擊取消勾選“顯示圖紙背景”，如下圖所示，然后單擊確定按鈕關閉選項對話框。

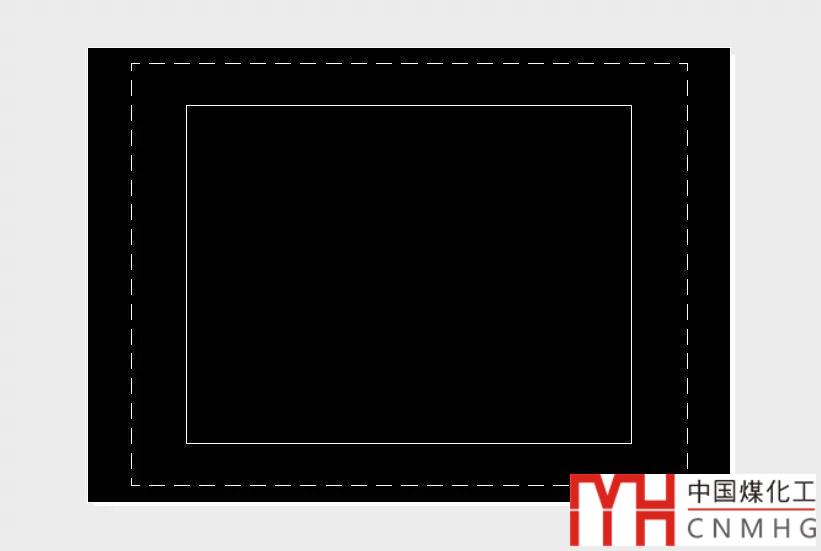

這樣布局空間就跟模型空間一樣，背景顏色都統一了，但仍會保留表示紙張和可打印區域的邊界，如下圖所示。

小結

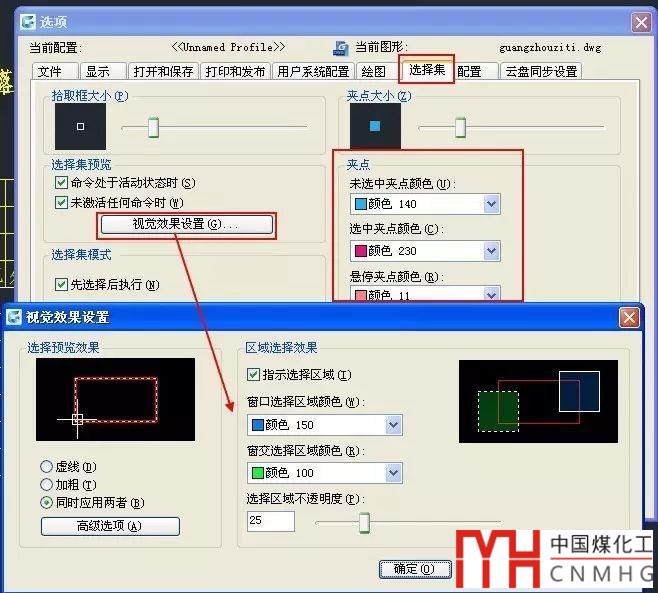

上面介紹了模型空間和布局空間背景顏色的設置方法，CAD很多界面元素的顏色都可以用上述方法設置，例如十字光標、柵格線的顏色等。但還有一些界面元素的顏色不是在“圖形窗口顏色”對話框設置的，例如交叉和窗口（左右）框選的顏色、夾點的顏色就在選項對話框的“選擇集”選項卡中設置，如下圖所示。

• AUTOCAD或浩辰CAD不同版本界面有所不同，但方法基本是相同的。
