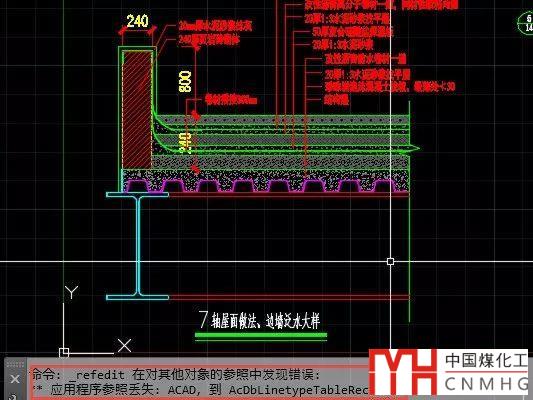

之前有多位網友在群里問這個問題，為什么有些圖塊進行在位編輯的時候會提示在對其他對象的參照中發現錯誤：應用程序參照丟失，無法編輯，如下圖所示。

由于沒有可以重現的圖紙，我也無法解釋是什么原因。前一段時間有網友發過來一張這樣的圖，研究了一下，找到了原因，也找到了一個解決辦法，但解決辦法有點麻煩，沒有找到可以自動檢索并處理的工具，因此一直么有寫。后來也沒有找到更好的工具，因此準備拋磚引玉，看有沒有哪位網友有可以更好的處理方法。

好在這種圖塊還可以用塊編輯（BEDIT）命令，在拿到圖紙后，我通過多次塊編輯，分塊刪除圖形，最后終于定位到有問題的圖形，只是其中兩條引線。我想引線是不是有錯誤或特殊數據，試著將引線炸開成直線，發現問題仍然無法解決，最后炸開后的直線直接做成圖塊，也同樣無法在位編輯，如下圖所示。

為什么這么神奇呢？！從特性面板或查詢LI都看不出這條引線或炸開后的直線與其他圖形有什么區別，問題到底出在哪兒呢？

---提示：下面是廣告，不是本文圖片！---

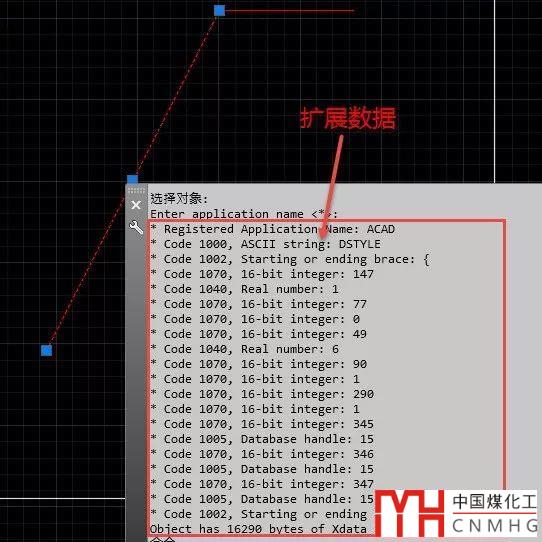

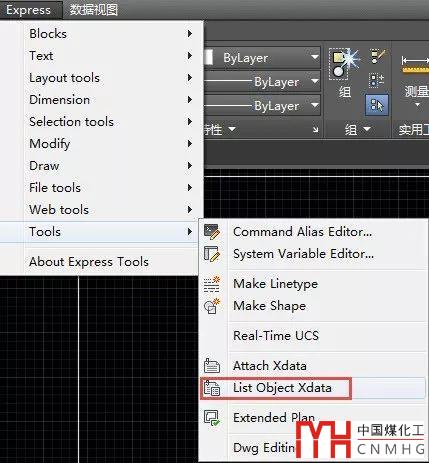

我想到有些專業軟件會在圖形上添加一些擴展數據XDATA，利用這些數據保存一些他們需要提取的一些信息，我嘗試用CAD擴展工具中的List Object XDATA的工具看了一下，果然圖形附加了很多擴展數據，如下圖所示。

圖塊之所以無法在位編輯就是因?yàn)檫@些擴展數據的存在，但CAD擴展工具里提供了添加擴展工具和查看擴展數據的工具，可是卻沒有提供清理擴展數據的工具。后來我再網上找到了一個工具可以編輯和刪除擴展數據，但也不是很方便，可以在這里分享給大家。

鏈接：https://pan.baidu.com/s/1zLFqqy26obxparZVDzPp0A 密碼：ekv4

工具的使用方法如下：

1、輸入AP，回車，加載下載的插件。

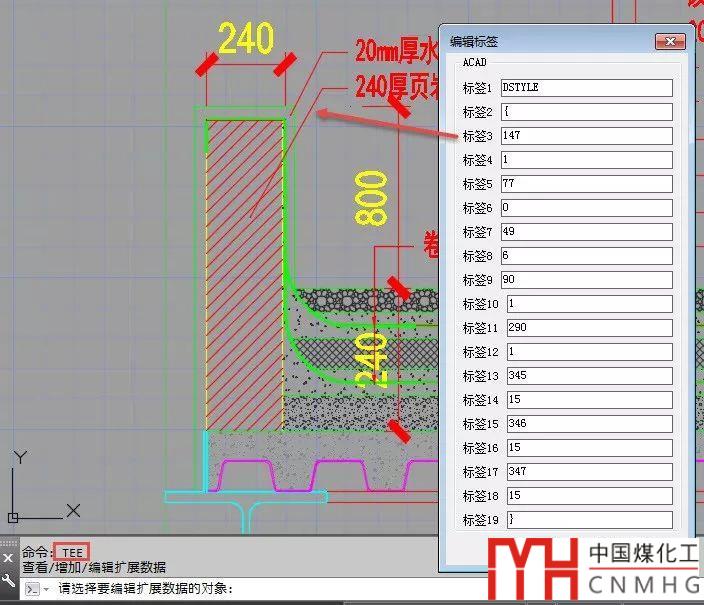

2、輸入TEE，回車，就可以拾取對象查看對象的擴展數據了，如下圖所示。

查看結果跟擴展工具中的功能一樣，這是這里可以再對話框中編輯和刪除這些數據。比較可惜的是沒有一鍵刪除的功能，我們需要一個個刪除，操作很麻煩。

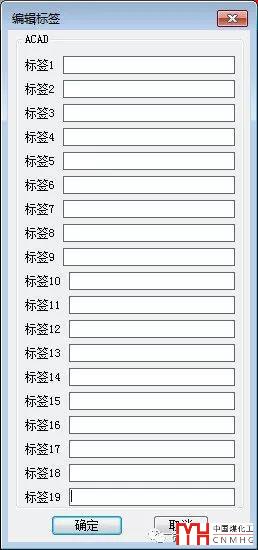

刪除后單擊確定按鈕，就講這些擴展數據的值都改成空了。

在塊編輯器中將圖塊中的兩條引線的擴展數據都設置我空以后，退出塊編輯器并保存后，然后就可以對此圖塊進行在位編輯了，如下圖所示。

使用這個工具可以解決問題，但處理起來確實有點麻煩。

首先，要找出有問題的圖形就比較麻煩，雖然這個工具可以支持連續單擊對象查看擴展數據，但如果圖塊內圖形多，要定位還是有難度，查看的重點可以放在一些用專業軟件或工具創建的標注或引線上。

其次，有些圖形也有擴展數據，但并不影響在位編輯，比如這個圖塊中的幾個標注也有擴展數據，如下圖所示。

最后，就算定位到有問題的圖形，挨個刪除擴展數據也比較麻煩。

所以，如果沒有特殊需要的話，遇到這種情況不放直接用塊編輯去編輯圖塊。另外，注意這些引線和標注是用什么軟件生成的，是否可以不用這些軟件的功能來標注，避免后續出現類似的問題。

如果哪位有更好的處理方法或更好的工具，希望能發給我！
