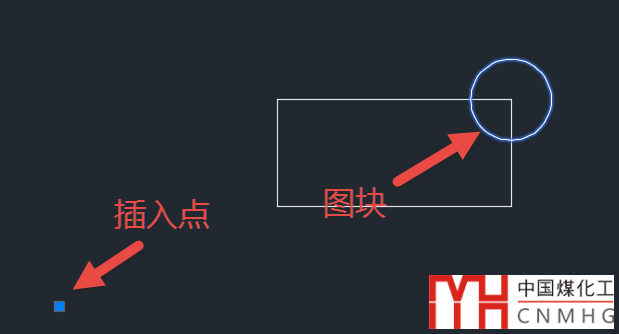

有時我們在定義圖塊時忘記了定義基點（插入點），在插入圖塊時，圖形離插入點很遠，甚至?xí)狡聊煌?，很麻煩?/p>

不光初學者有可能忘記定義插入點，即使是我，有時也會忘記定義插入點。

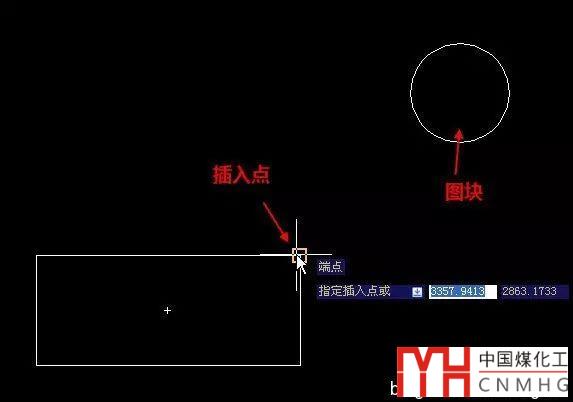

這個問題應該還是挺普遍的，假如圖塊的插入點已經定義錯了，怎么改過來？

圖塊定義的基點如何調整？

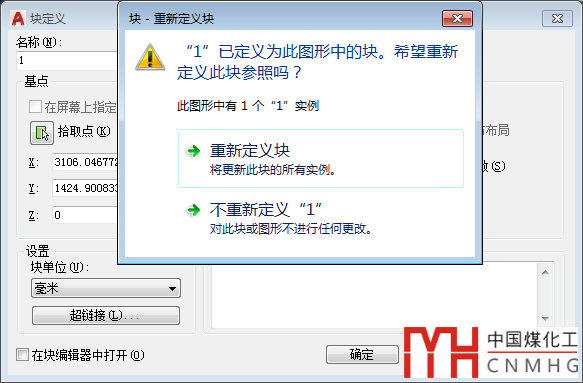

遇到這種情況，大家能想到的最原始的辦法就是：炸開，重新定義圖塊，這次指定正確的基點。這樣的操作比較麻煩，而且還存在一個問題：圖塊雖然被炸開，之前定義的圖塊還在，如果我們給圖塊新取了一個名字，圖中就存在了一個之前定義的垃圾圖塊，需要清理PU；如果我們用原來的名字軟件會提示是否覆蓋同名的圖塊，必須確認覆蓋才能完成創建，如下圖所示。

其實不用這樣，CAD的塊編輯器就可以解決這個問題，AUTOCAD 2006或浩辰CAD2012以上版本都有這個功能。塊編輯不僅可以編輯圖塊中的圖形，還可以添加參數、動作、可見性、查詢列表等，創建動態塊。

雙擊普通圖塊直接就會執行塊編輯功能，如果是屬性框，可右鍵單擊，在右鍵菜單中選擇“塊編輯器”，塊編輯器提供了一個調整“基點”的功能。下面我們簡單看一下這個功能怎么用。

在塊編輯器中，不管你用的是RIBBON界面還是經典界面，在塊編輯相關的面板或工具欄中找到“參數”-“基點”，如下圖所示。

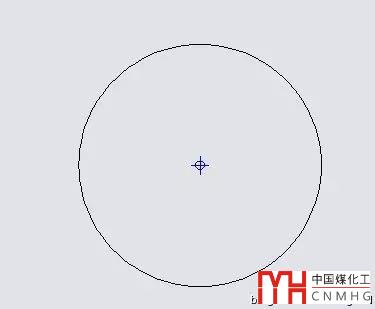

點一下此按鈕，然后將基點參數放置到插入點應該在的位置，如下圖所示。

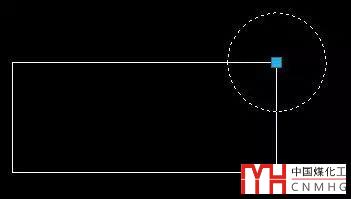

關閉塊編輯器并保存剛做的修改。我們會發現，圖塊自動移動到了該在的位置，如下圖所示。

用塊編輯器修改圖塊基點后，圖塊插入點位置不會變，而是圖形的位置發生了變化。比如這張圖，在圖塊插入的時候基點位置定義是對的，圖形偏移了，當修改了基點位置并保存圖塊后，圖形會移動到正確位置。但有些圖中圖塊的基點定義是錯的，但畫圖的人通過捕捉將圖形移動到了指定的位置，如下圖所示。

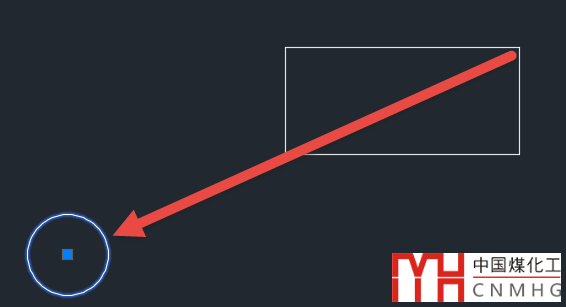

此時在塊編輯器中調整圖塊基點位置，結果會發現圖塊反而不在需要的位置了，如下圖所示。

如果圖中是這種情況，用塊編輯器來改基點就比較麻煩，還需要再次將圖塊移動到正確位置，如果圖中有大量同名圖塊就很麻煩了，那只能借助下面的插件來修改基點了。

CAD插件-修改圖塊插入點

塊文件的基點定義錯了怎么辦？

如果圖塊想在不同圖紙中使用，通常用WBLOCK(W)命令來寫成塊文件，如果在寫塊文件的時候忘了定義基點怎么辦呢？

方法有兩種：

1、重新寫塊W，寫塊的時候重新指定正確的基點。

2、打開已經寫好的塊文件，將圖形移動到原點處，

操作步驟如下：

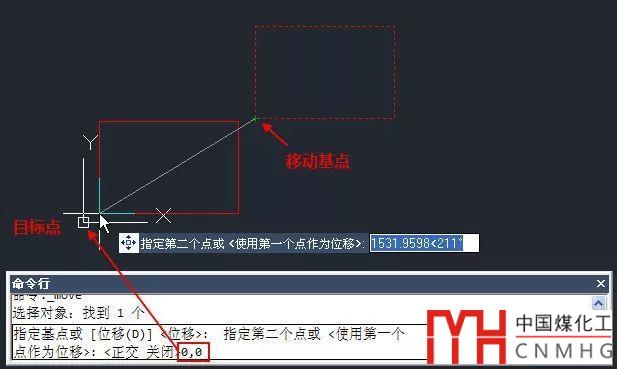

打開塊文件，選擇所有圖形，執行移動M命令，移動的基點選擇要作為圖塊基點（插入點）的點，目標點輸入0,0點，如下圖所示。

注意：要在命令行輸入0,0，而不要直接在動態輸入框中輸入0,0，因為動態輸入默認是相對坐標，輸入0,0相當于在命令和是哪個輸入@0,0，也就是相對不移動。

CAD的動態輸入和命令行中輸入坐標有什么不同？

CAD中什么是絕對坐標，什么是相對坐標？CAD都有哪些坐標輸入方式？

將圖形移動到原點處以后，保存當前的塊文件，再插入塊的時候圖塊的插入點就是正確的了。

任何DWG文件都可以作為圖塊插入到其他圖紙中。我們完全可以自己創建一個塊文件，新建一張圖，開始就以0,0點為基準來畫圖塊的圖形，畫好后直接取一個名字保存就可以，就無需再用W寫塊命令來另存了。

無論是創建塊B還是寫塊W，如果想插入圖塊時塊內圖形在所插入的圖層，在定義圖塊之前要將這些圖形移動到0層，并根據需要設定圖形的各項屬性。

創建圖塊時應如何設置圖層、顏色等特性？

創建完圖塊也不一定非要寫成塊文件才能在其他文件中插入，我們可以定義塊后拖到工具選項板，定義自己的圖庫。

CAD工具選項板——可以自己定制的圖庫和工具箱

再次提醒大家：在定義圖塊或?qū)憟D塊的時候千萬不要忘了定義基點，除非要定義的基點就是默認的0,0點，否則會給后面的插入圖塊和編輯圖紙帶來很多麻煩。
