一天設計人員，設計外壓容器。

設計了一個120*10的扁鋼做外壓加強圈。

審核人問：“這種加強圈，會不會太單薄了。”。

設計人說：“這樣沒有問題吧，標準沒說不允許啊。對于加強圈來說，越高慣性矩越大，慣性矩和高度3次方成正比，和厚度一次方成正比，相對于加厚，當然是加高效果更明顯，效率高，省材料。”。

審核人說：“話是這么說，但是高徑比太大，加強圈自身就不穩定了，這個也需要考慮的。”

設計人問道：“規范有規定嗎？那高徑比多大合適？”。

審核人微微一笑，很傾國：“

為了避免側向傾覆，喪失承載能力，一般對于加強圈，或者扁鋼都會有一些規定：

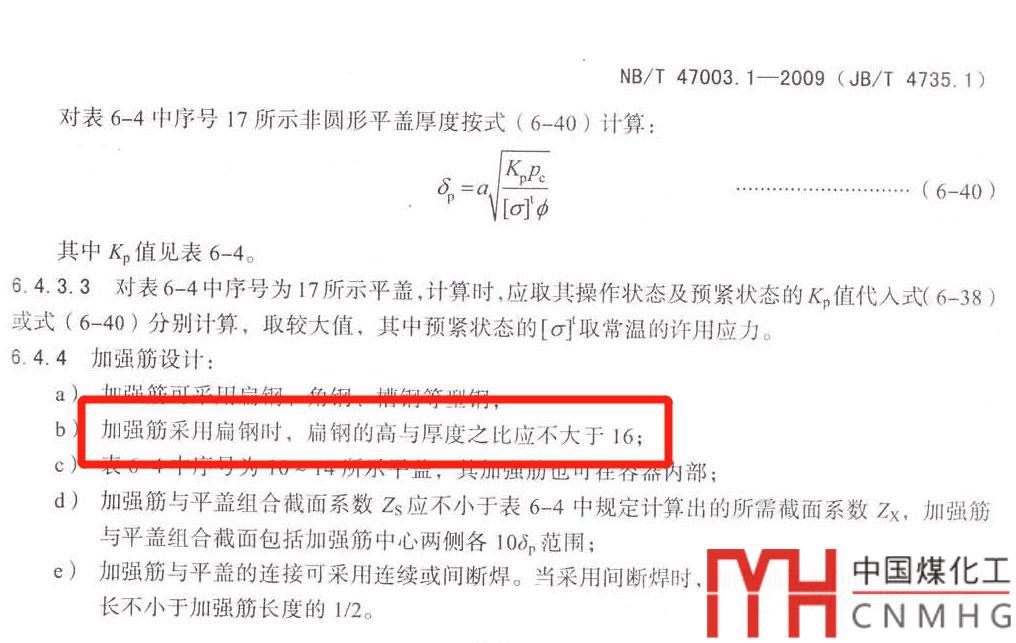

比如NB/T47003.1-2009，高厚比不大于16 ，這個是針對平蓋加強的扁鋼而言的。

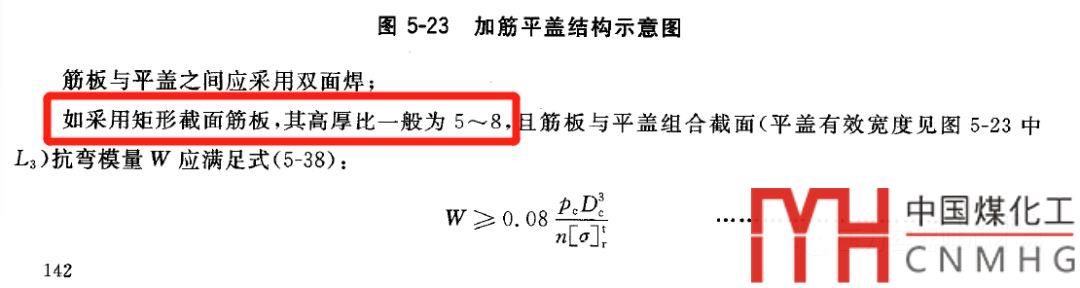

在GB/T 150.3-2011中，對于加筋平蓋，如果采用扁鋼，高厚比一般為5~8.

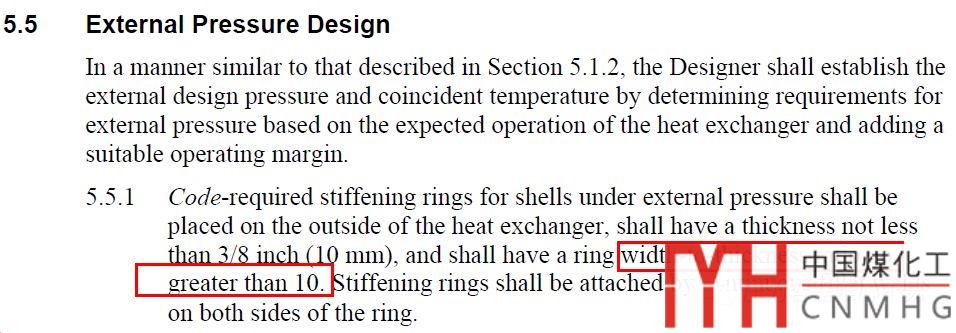

根據PIP VESV1002，高厚比不大于10.

根據PIP VESST001，高厚比不大于10.

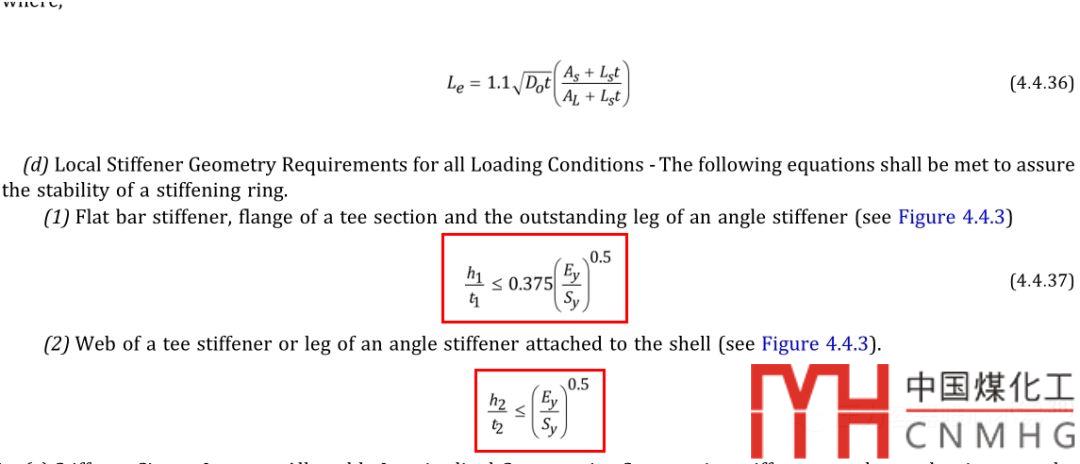

為了避免加強圈的側向傾覆，在ASME VIII II-2017的正文 P239頁和P254頁（PDF第297頁，312頁），對扁鋼加強圈，T形截面加強圈和角鋼的高厚比有詳細的要求：

”

我們可以按照ASME VIII II核算一下：

比如對于Q345R，常溫的彈性模量205000MPa，屈服強度Q345R，0.375*sqrt（205000/345）=9.1。如果溫度上升，彈性模量還要降低，高厚比可能還會繼續降低。

所以加強圈的側向傾覆，需要考慮一下，綜合以上的規范，把高厚比定在不大于8~10，是比較舒適的。
