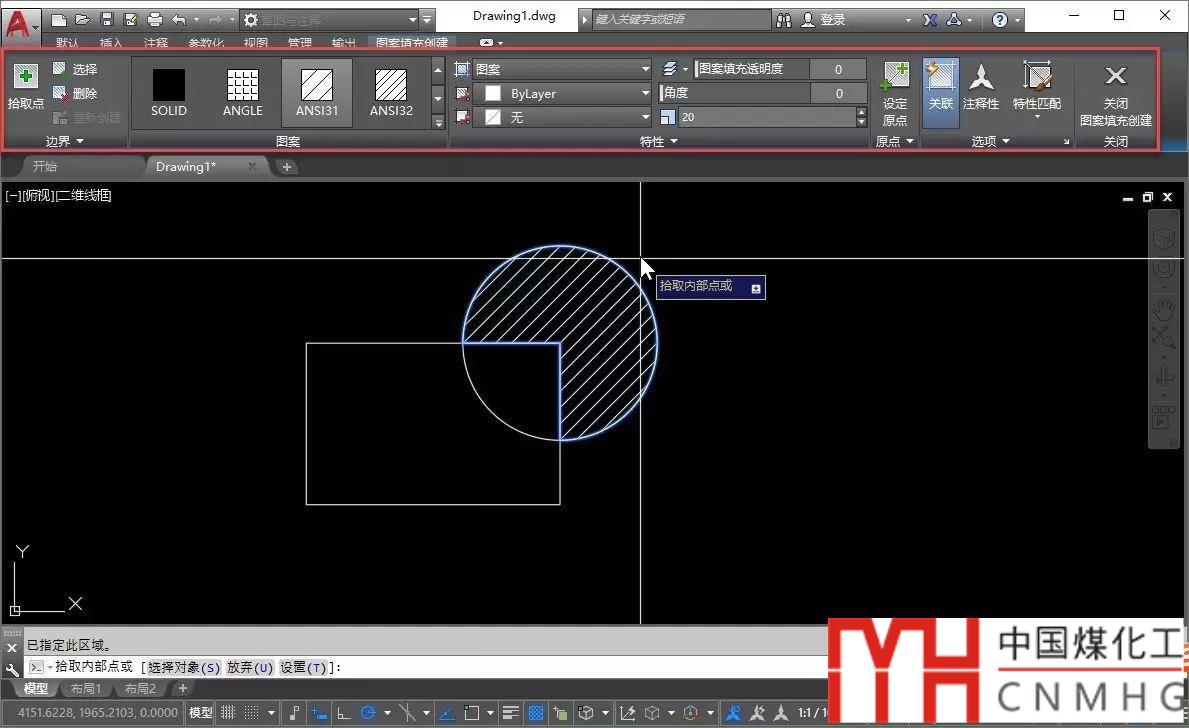

從AUTOCAD采用RIBBON功能區界面開始后，創建和編輯填充時填充的參數就顯示到了填充的上下文的功能區選項卡，如下圖所示。

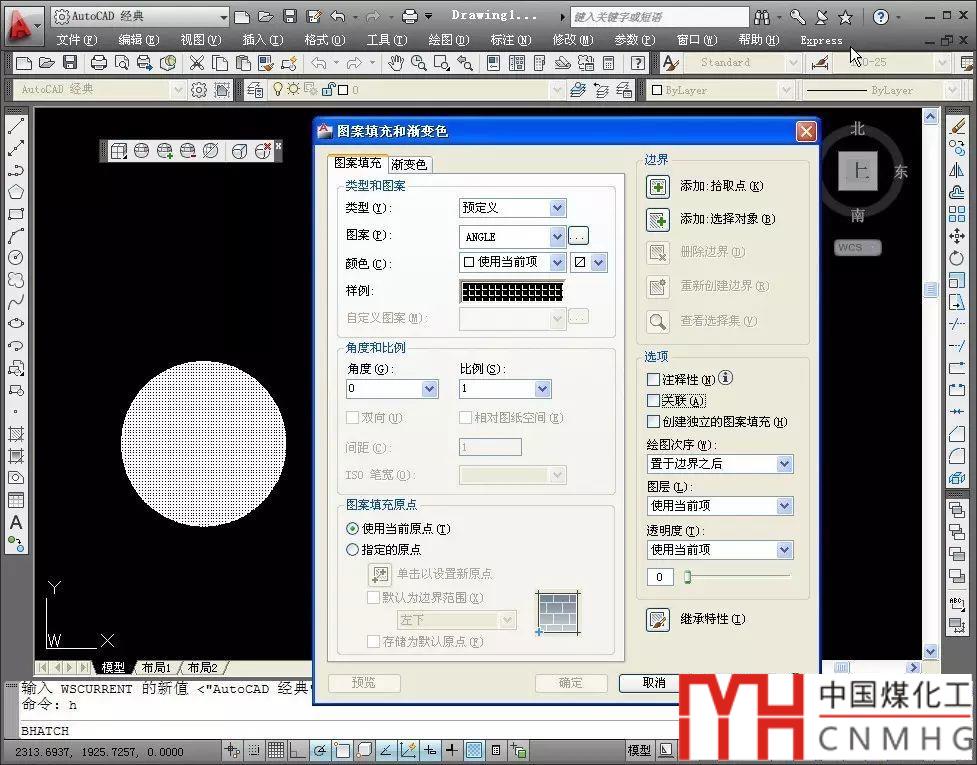

在 2015版之前，AUTOCAD還保留了經典界面，在經典界面中調用填充命令時是會彈出填充對話框的，如下圖所示。

熟悉了填充對話框，在填充面板中會發現一些想設置的參數找不到了！有沒有辦法在AUTOCAD 2015以上版本，也就是在使用功能區界面的情況下顯示填充對話框呢？

當然有！AUTOCAD也考慮到用戶的這種需求，同時也考慮到功能區面板被關閉的狀態下（例如按CTRL+0全屏顯示后用戶如何設置填充參數），因此提供了一個控制填充對話框顯示形式的變量：HPDLGMODE。這個變量可以設置成0,1,2三個數值，我們就來看看設置成三個值的效果。

HPDLGMODE=0

如果顯示功能區面板時，執行填充命令在面板中顯示填充上下文選項卡。

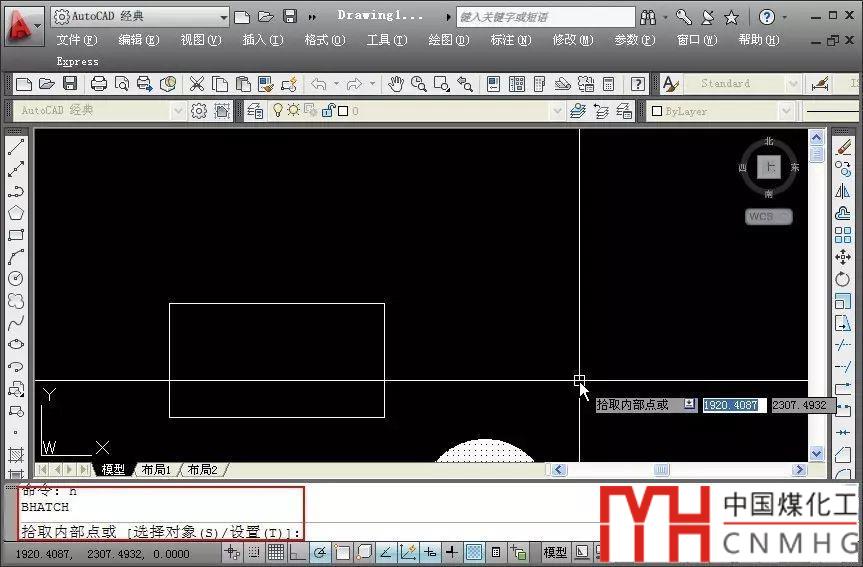

如果不顯示功能區面板，比如在經典界面或關閉RIBBON面板時，會直接在命令行提示參數，類似于執行-H的效果，如下圖所示。

HPDLGMODE=1

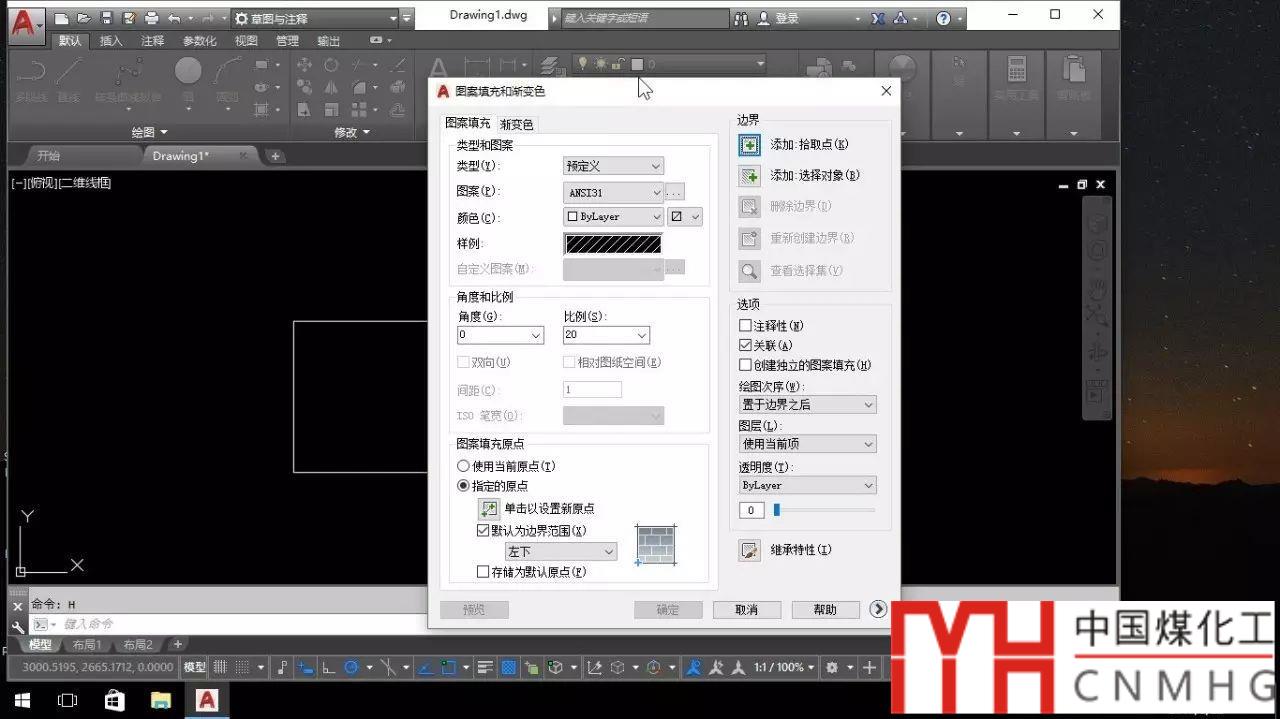

任何狀態下，經典界面、功能卻面板打開和關閉時執行填充H命令都會彈出填充對話框，如下圖所示。

HPDLGMODE=2

功能區面板顯示的時候就在面板中顯示填充選項卡，面板關閉或經典界面時就顯示對話框。

如果你想創建填充時一直使用填充對話框，就將HPDLGMODE設置為1就好了。

上面只解決了創建填充時彈出對話框的問題，編輯填充時還是無法彈出對話框，在經典界面下，雙擊填充會顯示特性面板，在功能區界面下選擇填充就會顯示填充上下文選項卡，還是無法彈出填充對話框。

調用填充對話框的方法很簡單，就是執行填充編輯HATCHEDIT的命令，快捷鍵HE，但如果想要雙擊填充時也彈出對話框的話，就需要執行CUI命令，在自定義界面對話框中將填充圖案的雙擊動作設置為填充編輯，如下圖所示。

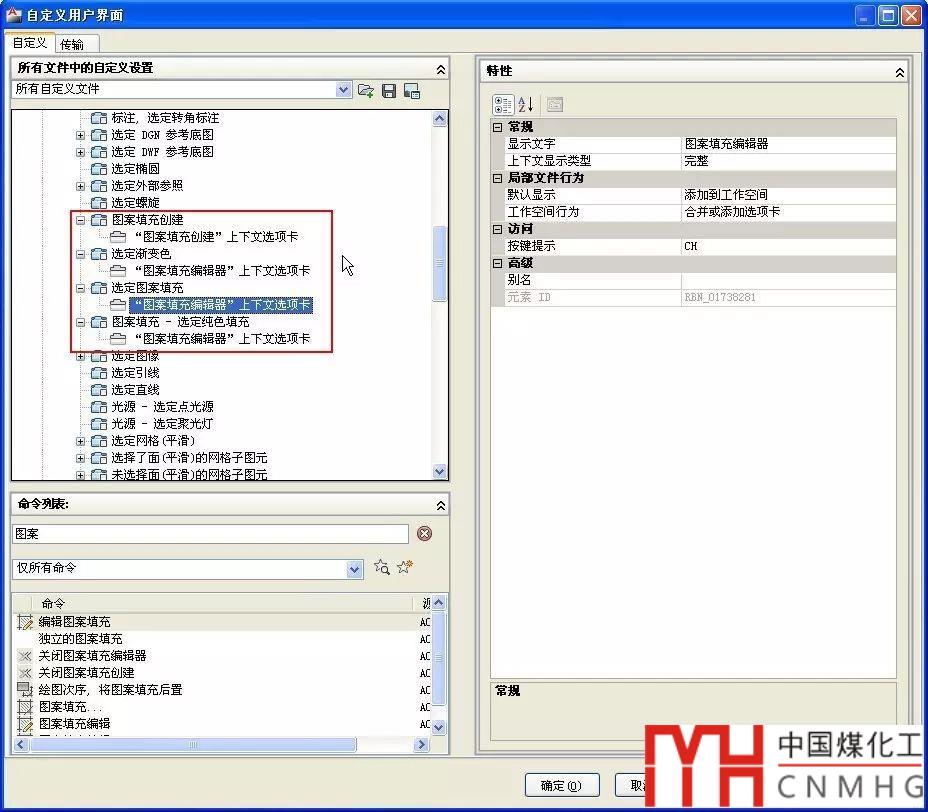

設置好后，只要雙擊就會彈出填充編輯對話框了。不過在功能區界面中，單擊選擇填充時仍然會顯示填充上下文選項卡，即使雙擊填充彈出編輯對話框時，填充選項卡也會顯示，如果不想他顯示，可以在上面的對話框中設置功能區的上下文選項卡中將相關的設置刪除，如下圖所示。

我們將習慣的對話框調出來后，這個上下文選項卡對我們操作并沒有什么影響，我們完全可以不用去處理。

此技巧僅適用于AUTOCAD有RIBBON界面的版本。
