有人在微薄上問我CAD的狀態欄不見了怎么調出來，到網上搜了一下，返現遇到這類問題的人還真不少，下面就回答一下這個問題，同時簡單介紹一下CAD狀態欄的相關設置。

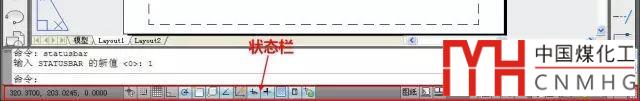

狀態欄在CAD界面的最底部，不僅用于顯示坐標值，還提供了繪圖輔助工具、導航工具以及快速訪問工具和注釋工具等等，如下圖所示。


不同版本的CAD狀態欄中按鈕數量不太相同，顯示效果也不太一樣，比如低版本用的是文字按鈕，高版本功能越來越多，為了節省空間，默認狀態下顯示的是圖標按鈕。但從很早的版本就提供了柵格、對象捕捉、正交、極軸、動態輸入等這些繪圖輔助工具，這些工具在繪圖過程中使用頻率非常高，因此狀態欄對于繪圖非常重要。

狀態欄被關閉了怎么打開？

如果你的狀態欄被關閉了，比較通用又快捷的方法是利用變量STATUSBAR來設置。設置方法很簡單：

輸入STATUSBAR，回車，輸入1，回車，狀態欄就可以顯示了。

在AUTOCAD 2011或相近版本中這個變量可以設置為0-3四個值，在AUTOCAD中狀態欄又被分為應用程序狀態欄和圖形狀態欄，默認狀態下兩個狀態欄都顯示在底部，當設置成2時會分開顯示，設置成3時則只顯示圖形狀態欄，如下圖所示。

STATUSBAR=2

STATUSBAR=3

到了更高版本，比如2016-2018版，雖然狀態欄按鈕越來越多，但為了將更多的空間留給圖形窗口，AUTOCAD將模型和布局的標簽也移到了狀態欄上，因此狀態欄也就不再分為兩部分，STATURSBAR變量也只能開關了，變量也就只有0和1兩個值，如下圖所示。

一些國產CAD，如浩辰CAD也未將狀態欄分成兩部分，但仍支持用STATUSBAR開關狀態欄。

浩辰CAD2018的選項（OP）對話框的“顯示”選項卡中有“顯示狀態欄”的選項，但在AUTOCAD的選項對話框中并沒有顯示和關閉狀態欄的選項，為什么有那么多人的狀態會被關閉，我也沒弄明白！

在CAD的低版本，比如AUTOCAD2007中并沒有將狀態欄分成兩部分，也不支持STATUSBAR變量，理論上狀態欄是無法關閉的。不知道大家這些版本中有沒有遇到過狀態欄被關閉的情況？

怎么將狀態欄的圖標按鈕切換成文字按鈕？

在CAD低版本，如AUTOCAD2007狀態欄中極軸、正交、對象捕捉等這些按鈕都是用文字顯示的，一目了然。很多人習慣了文字按鈕，換到高版本顯示成圖標后反倒不習慣，希望在切換回文字按鈕，這個操作非常簡單，在狀態欄左側按鈕上單擊鼠標右鍵，每個按鈕彈出的菜單不完全一樣，但都有“使用圖標”一項，單擊取消此選項，圖標就會變成文字了，如下圖所示。

我們可以看到由于使用中文的話狀態欄已經沒有足夠空間，有很多按鈕使用了英文縮寫，例如動態輸入寫成了DYN，快捷特性寫成了QP。

但到了更高的版本，狀態欄按鈕太多了，如果顯示成文字，肯定放不下，因此也就沒有了顯示為圖標和文字的選項了。

怎么設置狀態欄圖標的顯示？

隨著CAD版本的升級，狀態欄的按鈕越來越多，經常需要在一長串按鈕中找到我們需要操作的按鈕，而且由于空間有限，當顯示成文字時有些按鈕不得不用英文縮寫。其實我們可以將一些從來不用的按鈕隱藏，只保留常用的一些按鈕，這樣狀態欄會看起來更簡潔，操作也更方便。

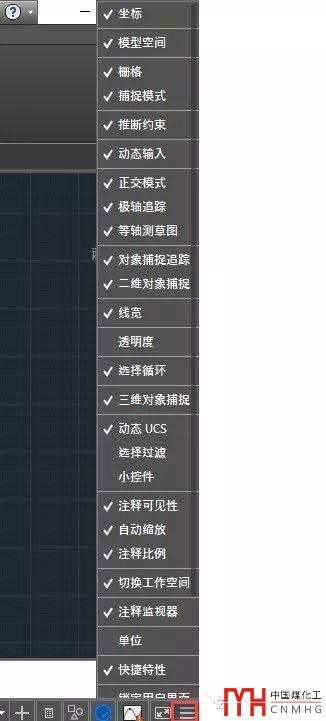

在AUTOCAD 2018狀態欄的最右側有一個自定義按鈕，單擊此按鈕會彈出一個列表，在列表中可以選擇在狀態欄中顯示哪些圖標，如下圖所示。

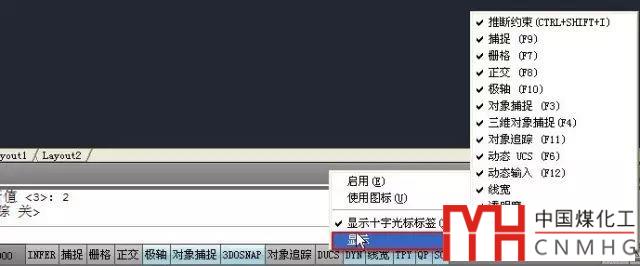

在較低的版本，如2011版中可以在狀態欄的右鍵菜單中設置圖標的顯示，我們在不同位置右鍵單擊彈出的菜單有所不同。如果在左側的繪圖輔助工具上右鍵單擊，右鍵菜單最下面有一個“顯示”選項，在此處可以設置這些繪圖輔助工具是否顯示，如下圖所示。

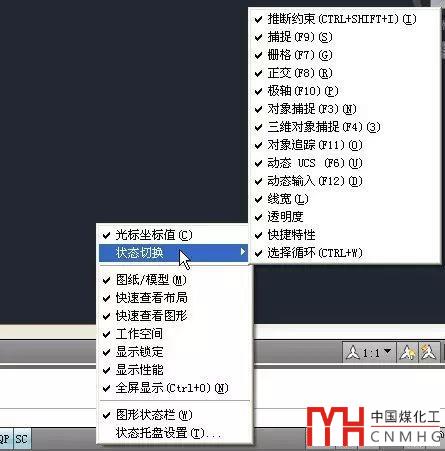

如果在狀態的空白處單擊，則可直接設置右側按鈕的顯示，同時在狀態切換二次菜單中也可以設置左側繪圖輔助工具的顯示，如下圖所示。

不同版本CAD的狀態欄按鈕數量不一樣，到AUTOCAD2011版的圖標按鈕就有二十來個，到2018版就更多了，以至于通常都無法將所有圖標都顯示出來，因此這里就不再一一介紹了。如果大家還有什么問題需要交流，請留言！
