在設置線型的時候經常會遇到一些問題，不僅初學者如此，就是一些高手也會遇到，最常見的問題就是虛線顯示為實線了，或者線型顯示不正確了，之前發過多篇文章講解相關問題，這里講將常見的問題簡單總結一下。

CAD的線型有什么作用？CAD線型如何加載？

一、為什么使用了虛線的線型還會顯示為實線？

這個問題很普遍，有很多人也知道跟線型比例有關，需要調整比例，但很多人認為只有線型比例太小會顯示為實線，其實不然，線型比例過大，也會顯示為實線。

在線型文件*.lin中定義的是一個線型單元，通常包括實線、空格 、點或文字符號。

我們使用線型的一個單元的長度是固定的，比如長度是5，當我們的線短于5的時候，連一個單元都放不下時，就會顯示為實線，要想顯示，需要將線型比例變小，比如設置成0.1或更??；如果線特別長，比如10000，如果要在屏幕上完全顯示直線時，一個線型單元長度是當前屏幕上顯示的長度的2000分之一，一個單元很可能連一個像素點都不到，而空格部分更是遠小于一個像素點，此時也會顯示為實線。如果不斷放大查看這條線，才能看到它確實是虛線的。

在使用線型的時候我們要對線型單元長度和我們圖形的長度要有一定了解，這個可以通過查看線型文件*.lin中的線型定義。

其實也不用，標準的線型定義是按照打印后尺寸來設置的，如果使用這樣的線型定義來繪圖的話，線型比例可以按照打印比例來設置，就能保證打印后圖面上線型是正確的。要1:100打印的圖紙可以將全局線型比例直接設置成100。

關于線型比例設置的詳細介紹請參看之前發布的文章。

為什么有時虛線顯示為實線？線型比例應該怎么設置？

二、為什么模型空間虛線顯示得好好的，到布局里變成實線了？

默認狀態下，到了布局里，CAD是按照?qǐng)D紙空間的尺寸來計算線型的，比如說模型空間10000長的線，為了顯示虛線，我們將線型比例改成了100，假如線型單元長度是5，圖中線型單元的長度就是5X100=500，這條線會顯示20個線型單元。到了布局空間，如果視口比例是1:100，雖然在屏幕上直線看上去長度跟模型空間差不多，但在圖紙空間的尺寸變成了10000除以100=100，也就是長度是100，而線型單元的長度是500，一個單元也放不下，自然會顯示為實線。

是否使用圖紙空間尺寸來計算比例，在線型資源管理器里就可以設置，如下圖所示。

詳細講解請參看之前發布的文章：

為什么模型空間設置好的虛線到布局顯示為實線？

三、線型顯示不正常是缺線型文件嗎？

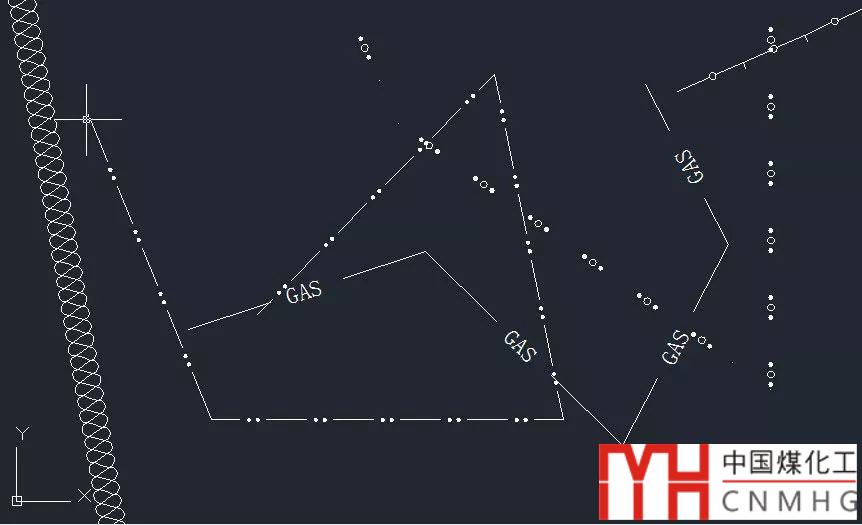

有時候圖紙中一些特殊的線型，比如中間帶一些特殊符號或字符，如下圖所示。

但打開后顯示為簡單的直線，在有些版本的CAD中中間還會顯示問號，很多人看到這種問題首先想到的要去找原來的線型文件*.lin，其實這個與線型文件無關！

圖紙中已加載的線型定義會跟圖紙一起保存，不需要原始的線型文件也能正常顯示，線型中間的這些文字或符號保存在形文件（*.shx，也就是字體文件中），需要去找線型使用的形文件，找到后，復制到CAD的FONTS目錄下，再啟動CAD打開圖紙就好了。

但關鍵是沒有線型文件的話我們不知道線型到底用了哪個形文件，這個也不用擔心，可以利用工具從圖中將線型定義提取出來。

這個工具可以分享給大家，下載地址和使用方法如下：

CAD插件——從圖紙中導出線型

四、線型資源管理器中的ISO筆寬參數是怎么回事？

這個問題有網友問到時我才注意到。在線型中有些ISO開頭的線型，這些線型的處理方式跟其他線型不同，其他線型的長度由線型比例控制，線寬直接設置圖層或圖形線寬即可。這些ISO線型，線寬和長度是成比例的，默認寬度是1毫米，調整線寬值的同時，線型長度也會跟隨變化。

詳細介紹請參看下面的文章：

線型資源管理器的ISO筆寬是什么意思？

關于線型主要介紹上面幾個大家問得比較多的問題，至于其他問題，比如如何定義線型，多段線的線型生成什么意思，因?yàn)槠渌蛩貙?dǎo)致線型顯示不一致等等的問題，請查看相關的歷史文章：

教你如何自定義CAD線型

CAD中如何利用工具定制線型？

CAD怎樣在多段線的短線上顯示線型？多段線的線型生成是什么意思？

為什么CAD用格式刷后兩條線的線型比例看上去不一樣？

為什么CAD線型也會導致無法復制粘貼？

如果大家在使用線型中還遇到了其他問題，請留言或消息。
