昨天通過網友的問題我們重新了解圖塊圖形的特殊性，這個問題其實之前的文章就介紹過了，但前幾天有網友問了一個問題，也涉及到圖塊的一種特殊情況，這種情況我之前還真沒有注意過，大家看看你是否注意過。

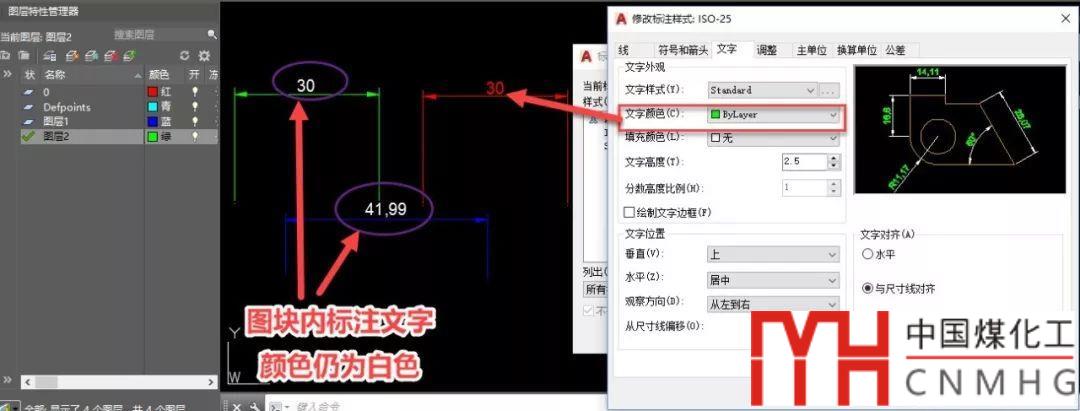

網友用SETBYLAYER命令將圖紙中所有圖形，包括圖塊的顏色屬性都設置成了隨層，然后將所有圖形都設置成了8號色（灰色），但發現唯獨標注文字的顏色仍然是白色的，如下圖所示。

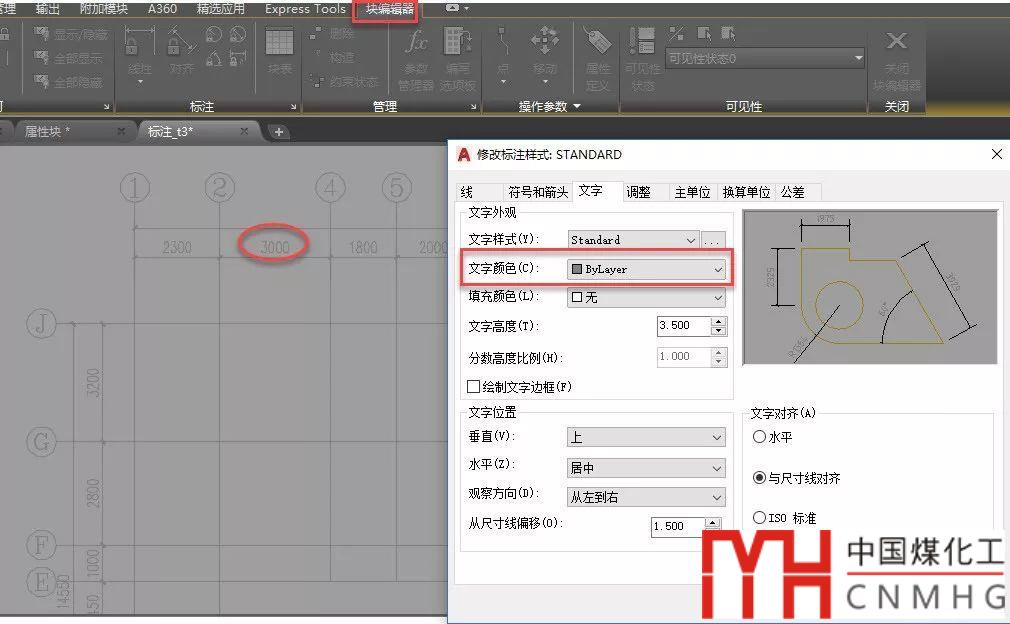

我想看看圖塊中這個標注文字的屬性到底有什么特殊之處，但炸開此圖塊或進入塊編輯器后，標注的顏色就變成了灰色，在標注樣式管理器里檢查文字的顏色也確實是隨層，如下圖所示。

在塊編輯器里不做任何操作直接關閉塊編輯器，文字又恢復成白色了。在塊編輯器中單擊保存塊按鈕后再關閉塊編輯器，文字就可以變成灰色了。也就是說除了屬性外，我們又遇到了一種塊參照和塊定義不一樣的情況。

為什么會這樣呢？這種情況能不能讓圖中的塊參照跟圖塊定義同步呢？

--下面是廣告，非本文圖片--

研究了半天，發現還真沒有什么好辦法！因為這就是圖塊的一種特殊處理，而這種特殊圖形就是標注。當標注和其他圖形一起被定義成圖塊后，修改標注樣式或相關圖層特性，圖塊中的標注都不會更新，會維持初始的設置，我們可以通過一個簡單的例子來重現一下這個現象。

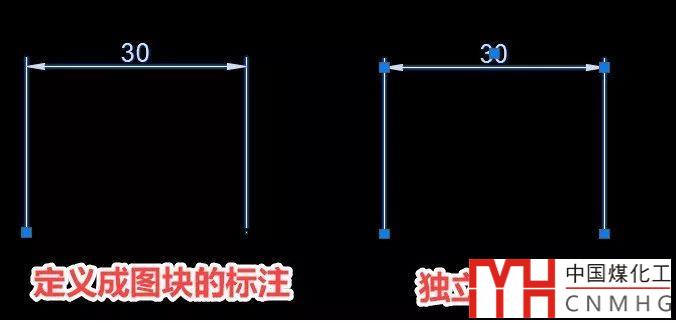

打開一張新圖，用默認的標注樣式繪制兩個線性標注，然后選中其中一個標注定義成圖塊，如下圖所示。

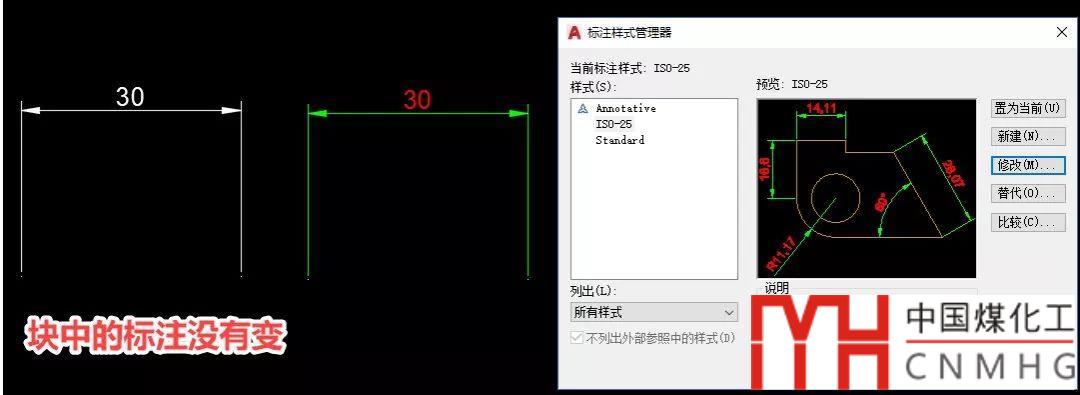

輸入D，打開標注樣式管理器，將標注樣式中文字的顏色改成紅色，標注線和界限的顏色改成綠色，如下圖所示。

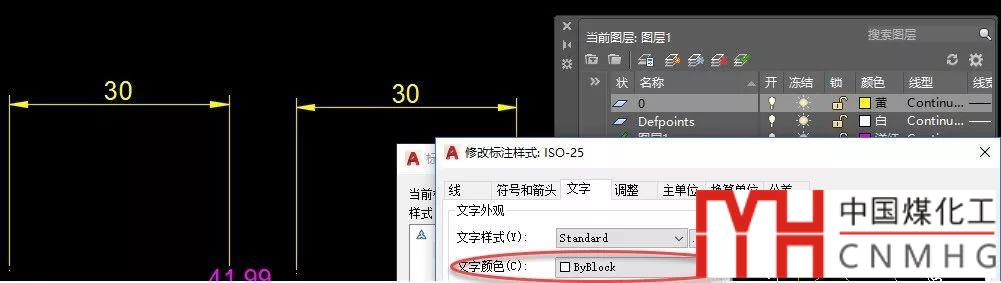

如果標注線和文字的默認顏色是隨塊BYBLOCK，而標注對象默認的顏色是隨層BYLAYER，此時調整圖層顏色，塊中的標注的顏色會變，如下圖所示。

但如果開始標注的文字設置的是固定顏色，比如是白色，標注一旦被做成圖塊后，無論是將圖塊文字的顏色設置成隨塊或隨層，將圖層修改成什么顏色，圖塊文字的顏色都不會變了，如下圖所示。

也就是說，如果標注的文字或線條顏色設置成了固定顏色，然后標注被放到圖塊內部，無論我們將標注樣式中文字和線條的顏色設置成其他什么顏色或設置成隨塊或隨層，無論是調整圖塊的顏色還是圖層的顏色，標注文字或線的顏色都不會變。其實標注一旦被加到圖塊內部，標注就不再是一個普通的標注，而是類似一個圖塊，圖塊中的圖形如果被設置成固定顏色，后面就無法通過修改圖塊或圖層顏色來進行修改了。

每日一貼-CAD中顏色的作用和設置時應該注意的問題？

創建圖塊時應如何設置圖層、顏色等特性？

每日一貼——CAD設置標注樣式的基本操作

在設置標注樣式的時候通常不要將文字和線條的顏色設置成固定顏色，當然這些圖紙中的標注可能天正或其他專業軟件設置的；此外，將標注和其他圖形做成圖塊，標注的一些特性有時就無法利用標注樣式來調整了。

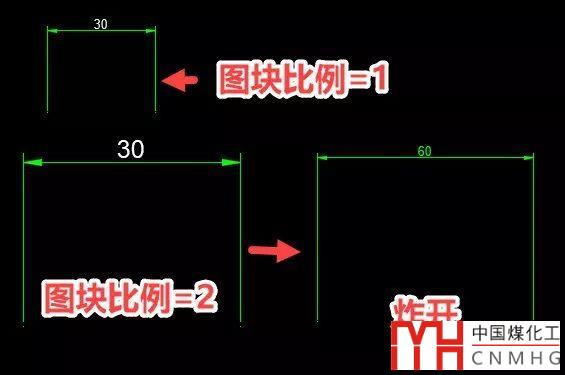

圖塊中的標注和常規標注還有很多一些的地方，比如修改圖塊比例時，塊中的標注和其他圖形一樣，標注值不會變，而標注界限、文字和箭頭的大小會跟隨變化的，當圖塊被炸開時標注會自動更新，標注箭頭、文字、標注值都恢復正常，如下圖所示。

了解了圖塊中標注的一些特殊性，再遇到類似問題就不會覺得奇怪了，另外也可以幫助我們合理設置標注的特性。
