前幾天有網友問了這樣的問題，兩條直線，用格式刷將線型從一條直線刷到另一條后發現兩條線的的線型比例不一樣，如下圖所示。

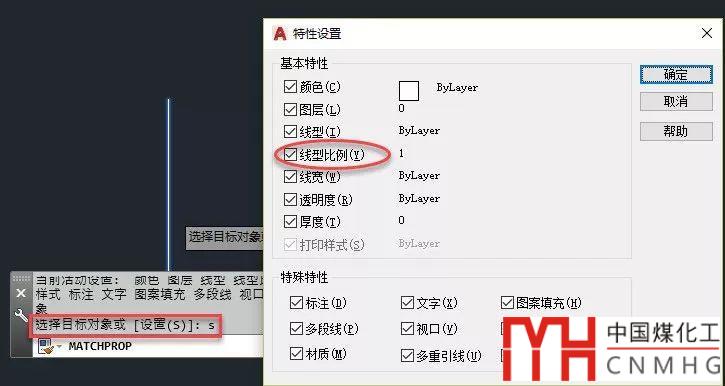

確實有點奇怪，我首先想到的是在特性匹配（格式刷）的設置中是否沒有勾選線型比例。單擊格式刷按鈕并選擇源對象后，命令行會提示選擇目標對象和設置（S）選項，輸入S回車，可以設置可匹配的特性，如下圖所示。

如果線型比例沒有勾選，那么特性匹配的時候就會出現線型比例不同的情況。但一般不會去修改這個設置，如果自己修改了設置的話也不會有這樣的疑問。

格式刷到底可以匹配哪些特性？為什么有時候文字格式無法匹配？

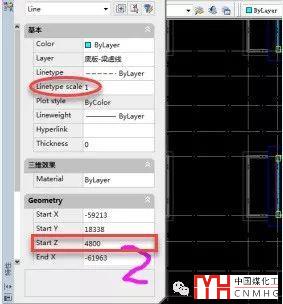

他將兩條直線的特性面板（CTRL+1）截圖發過來后，雖然信息沒顯示全，但還是發現了問題，如下圖所示。

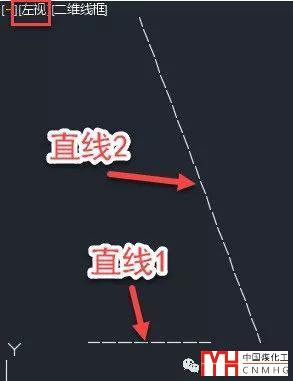

可以看到直線1的起點Z坐標是0，而直線2的起點坐標是4800，問題應該就出在這兒了。他并沒有將圖紙發過來，但如果切換到某個側視圖中觀察，兩條直線可能是如下圖所示效果。

其實特性匹配后兩條直線的線型比例是一樣的，只是在俯視圖看到的是直線2在XY平面上的投影，因此線型單元會顯得短一些。

之前多次介紹過Z坐標不為0可能會帶來的問題，只是那些圖中同一對象通常Z坐標是相同的，因此忽略了這種起點和端點Z坐標不同的情況。要解決這個問題就需要將Z軸歸零了，如果只有一條或幾條直線，在特性面板里將Z坐標改成0就好了，如果圖形比較多，可參看之前的文章，這里就不再重復介紹了。
