工具分享——光柵圖像轉CAD圖紙文件
這是很久之前發的文章，但網友說里面下載的地址已經失效了，所以重新整理再發一下。
有時我們我們想把一下光柵圖像上的圖形轉換到CAD中去，這些圖像中可能是一些手繪的圖案，也可能是圖紙輸出的圖像或圖紙的掃描件。
將光柵圖像轉換為矢量圖紙的工具很早就有了。上世紀90年代“甩圖板”的時候因?yàn)橛写罅考堎|(zhì)圖紙需要電子化，光柵矢量化軟件還是很流行的，當時配合大的工程掃描儀，賣得很貴。還有數字化儀也是為了滿足類似需求的一種類似描圖板似的設備?，F(xiàn)在CAD已經普及，絕大多數圖紙都已經電子化了，工程掃描儀、光柵矢量化軟件和數字化儀這些工具用得人也越來越少，現在很多CAD都帶數字化儀接口，但好多人都已經不知道數字化儀是什么東西了！
雖然如此，經常還是有人問有沒有這樣的工具，這種工具還有，只需在網上搜“光柵矢量化”，就可以找到像Algolab Raster to Vector Conversion Toolkit、WinTopo Pro這樣的工具。其實除了這些工具以外，我們用一些圖像處理軟件，例如AI(Adobe Illustrator)也可以進行類似的處理，可以搜出一些圖形的路徑線，然后另存成DXF或DWG文件。在最新的AUTOCAD 2019中好像也提供了光柵矢量化的功能，不知有人用過沒有。
我下載使用過一個小工具Algolab Raster to Vector Conversion Toolkit，可以給大家介紹一下。轉換效果還可以，用于轉換一些線條圖的話，問題不大，但真要轉CAD圖紙的話可用性能有多高也很難說，圓、弧、文字等轉換效果估計也很難保證。
你要在網上搜索的“Algolab R2V Toolkit”或“AR2V Toolkit”應該能搜到，能找到中文版本，這里可以給大家分享一個我之前下載的版本：
鏈接：https://pan.baidu.com/s/1jtwMTUMAKEohK_0QiYcH4Q 密碼：3tbc

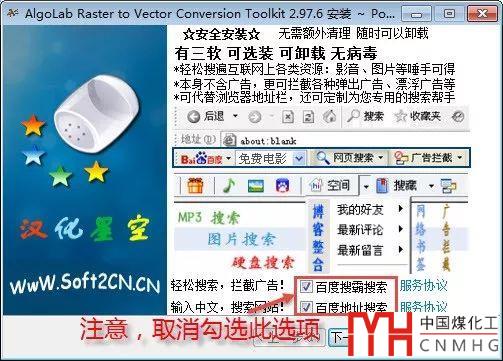

這個版本是漢化的，但安裝完成程序時注意頁面，中間可能會安裝一些多余的程序，注意取消勾選漢化默認建議安裝的程序。
---提示：下面是廣告，不是本文圖片！---
----請繼續閱讀-----
下面簡單給大家介紹一下這個插件的用法。
轉換圖形的基本步驟如下：

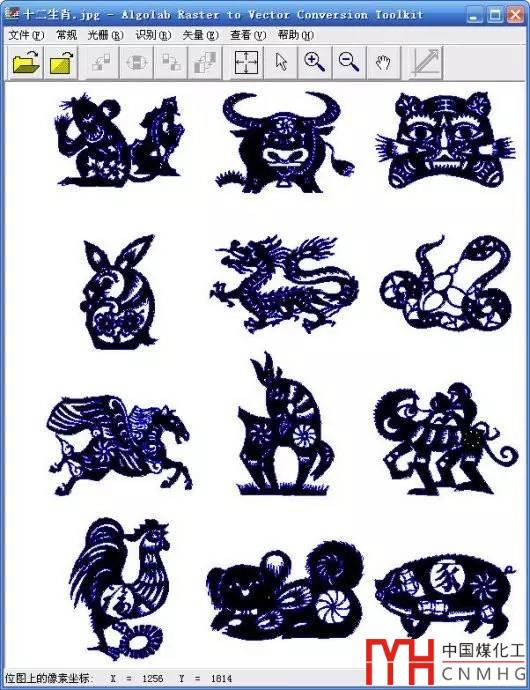

1、為了保證轉換效果，首先要在PS或圖像處理軟件中將你的圖片處理成對比分明的黑白線條圖，如下圖所示。
如果你拿到軟件就想看看效果，軟件也提供一些樣圖，你先可以用樣圖先試一試。

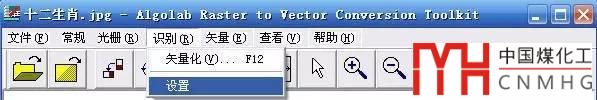

3、在菜單中選擇“識別>設置”。

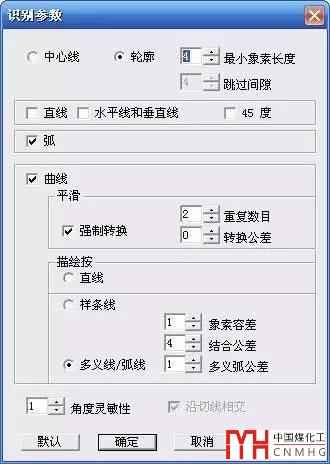

4、在設置中選擇一種比較適合于你的圖形的設置，例如建筑、機械，也可以選一個自定義設置，根據自己的需要編輯設置，如下圖所示。
5、選擇好設置后，在“識別”菜單點“矢量化”，將光柵圖像轉換為矢量數據。圖中會出現轉換后藍色的線，如下圖所示。
你可以檢查一下是否滿足要求，如果效果差很多，可以重新設置參數，重新矢量化。
6、轉換完了，直接在菜單中選擇“文件》矢量另存為”，可以選擇DXF、AI、WMF、EMF等格式，如果想在CAD里用，存成DXF就可以了。

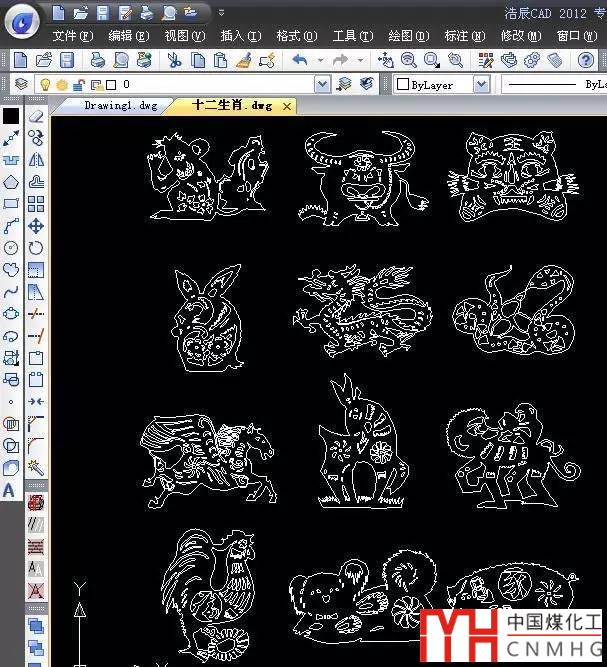

7、在CAD中打開DXF文件，檢查一下效果，根據需要對局部圖形進行修整，就完成，如下圖所示。
如果只是轉轉上面例子中類似的圖形，只求其形，對精度沒有什么要求，一點問題沒有；如果真要轉圖紙的話，就不能要求太高，標注肯定都是散的，文字也不能識別，想利用轉換圖紙進行后續編輯還是比較麻煩的，當然遇到緊急情況，可以用它對付一下。
