前幾天有位網友跟我說他的圖紙中線型會導致無法復制粘貼，一開始我還以為他弄錯了，因?yàn)樵谖业挠∠笾?，線型定義很簡單，而且會保存在當前圖紙中，即使沒有線型文件，線型也應該可以正常顯示，即使復雜線型因?yàn)闆]有使用的符號形文件導致顯示不正確，但也不至于導致無法復制粘貼。

CAD中線型顯示不正常是什么原因？是缺線型嗎？

CAD圖紙異常大或無法復制粘貼如何處理！

什么是CAD自定義對象，什么是CAD代理圖形？

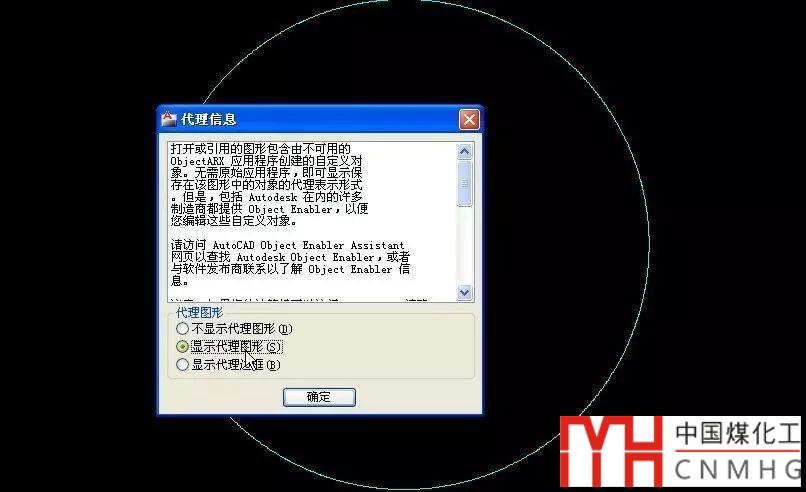

當圖紙發過來后，卻發現圖中只有一個圓，但打開圖的時候確實會提示圖中有代理對象，如下圖所示。

看到這個提示，我就想應該是代理對象導致，可是打開圖形后，全選圖形，在特性面板（CTRL+1）中卻沒有發現有代理圖形（PROXY ENTITY），如下圖所示。

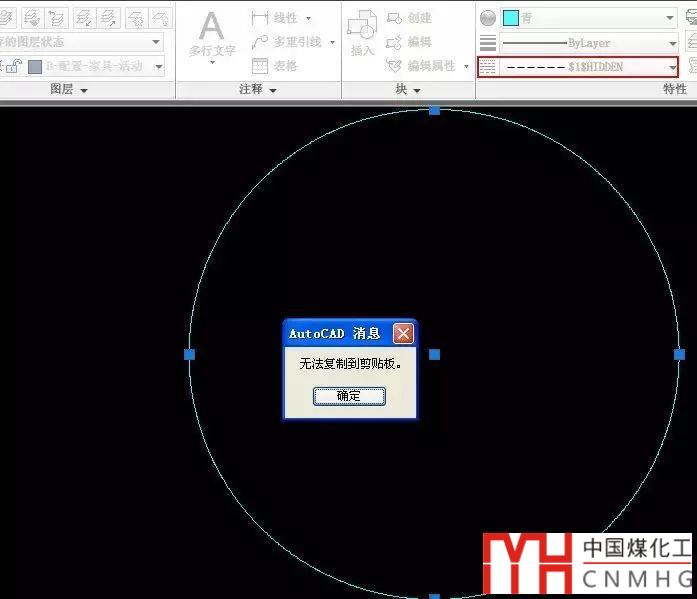

只選擇圓，CTRL+C也會提示無法復制到剪貼版，我嘗試將塊參照和圖案填充都刪除了，只剩下圓仍是如此，看來真的跟網友說的是跟線型有關了，這個線型到底有什么特殊呢？從線型列表來看，只是名字有點特殊，其他也看不出來有什么區別，如下圖所示。

將圓的線型換成其他線型后就可以復制粘貼了。我懷疑這個線型的數據有問題，于是我在AUTOCAD 2011中加載了一個輸出線型定義的程序，發現提示錯誤，也無法輸出。

后來我嘗試用AUTOCAD 2017和浩辰CAD打開，發現沒有代理對象的提示，并且可以用程序輸出線型，但輸出的線型跟普通線型并沒有什么區別，我嘗試在AUTOCAD 2011里將那個線型改名，然后重新加載一個同名的線型，嘗試覆蓋里面的線型定義，但都沒有成功。

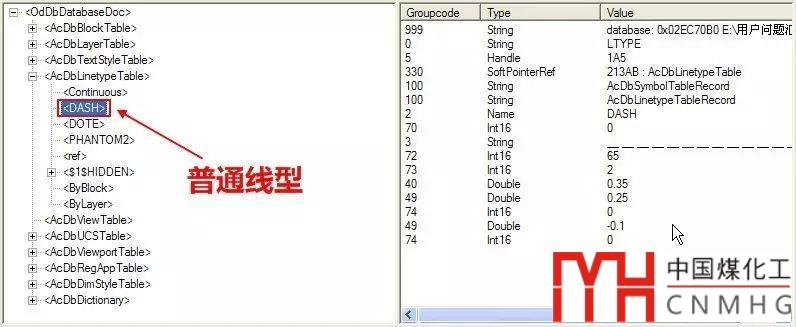

最后我嘗試用一個可以看圖形內部數據的工具查看了一下線型數據，普通的線型只是一些簡單的實線、空格長度和數據，如下圖所示。

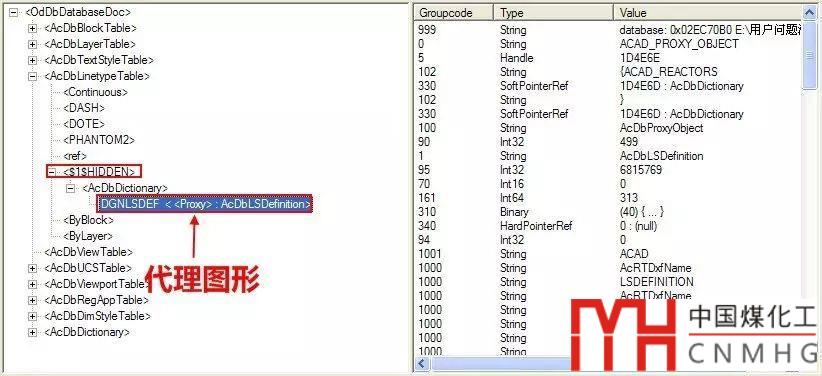

而這個線型就比較特殊，除了有常規線型的數據外，下面還帶了其他數據，暫開后，發現里面帶了DGN的定義，顯示為<Proxy>也就是代理圖形，原來代理圖形在線型定義里，難怪選擇不到。這個數據量還不小，數據有上百條。

由于AUTOCAD 2011無法識別線型附帶的這些數據，因此導致無法復制粘貼。普通的代理對象或圖形可以炸開X后復制粘貼，但這種處于線型內部的代理圖形數據用常規操作卻無法處理了。

如果要在當前版本里進行復制粘貼，唯一的處理辦法就是換線型了，比如這個線型的基本定義跟HIDDEN線型一樣，我們可以加載一個HIDDEN現象，然后將所有使用上述線型的圖形選出來后，將線型替換成HIDDEN。線型替換后整體效果不也會有變化，但是用選擇過濾器FILTER功能是否能將所有使用此線型的圖形都選擇出來是一個問題。

CAD選擇過濾器的運算符怎么用？

我試了AUTOCAD 2017以上版本打開就沒有這個問題，看來是可以識別線型附加的這些數據，也就是不存在代理圖形，因此可以正常復制粘貼，但具體什么版本開始可以支持的就不好說了。

之前遇到過多張因?yàn)橛泄铝⒌腄GN線型數據導致軟件異常大和無法復制粘貼的圖紙，這次又遇到不是孤立的數據，但同樣不能識別導致無法復制粘貼的問題。

看來設計單位使用MICROSTATION的還不少。AUTOCAD既然跟MICROSTATION很早就交換了數據接口，為什么還是存在這么多數據轉換和兼容性的問題，我一直非常想知道這些數據怎么來的，希望那天有位網友能告訴我答案。
