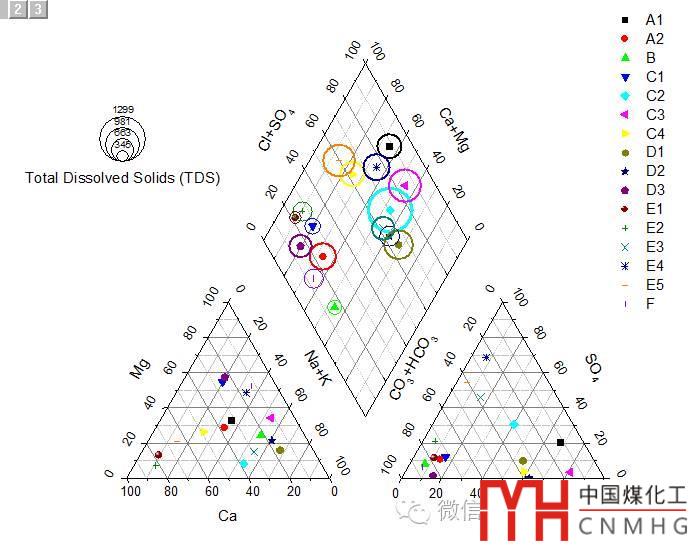

Piper圖底部的兩個三角形中，分別表示陰、陽離子的相對質量濃度，陰離子和陽離子相對質量濃度和分別為 100%，并用上部菱形對水化學進行分類。基底三角形對水化學分類的不足之處在上部的菱形中已進行彌補，兩者的結合可對所有離子的關系進行合理地解釋。Piper圖中可以直接看出不同陰、陽離子間的相對質量濃度，廣泛用于對水化學的分類上。

摘自：http://www.paper.edu.cn/journal/downCount/journal-1672-6561(2007)01-0075-05

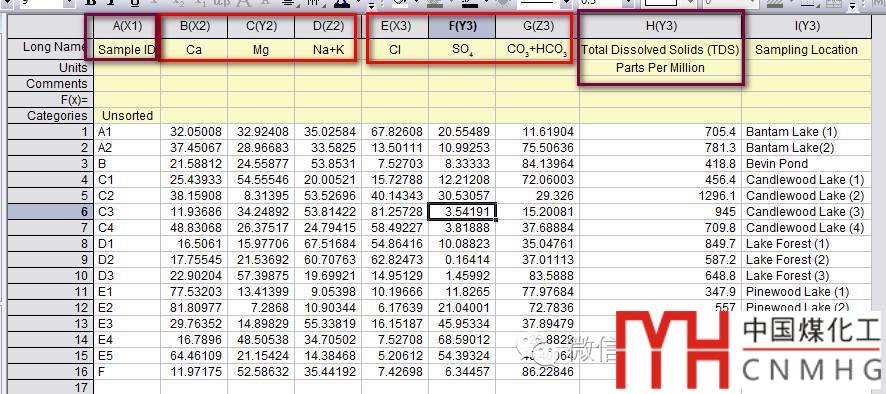

1. 數據要求：由樣品編號（Sample ID） 、陽離子數據組（XYZ） 、陰離子數據組（XYZ） 、總?cè)芙夤腆w（Total dissolved solids，TDS） 和其他信息組成




2. 繪制Piper 圖

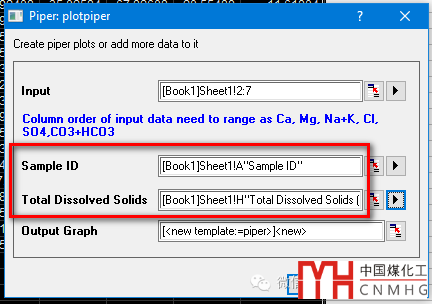

   1. 選擇六列數據（陽/陰離子數據組），插入Piper

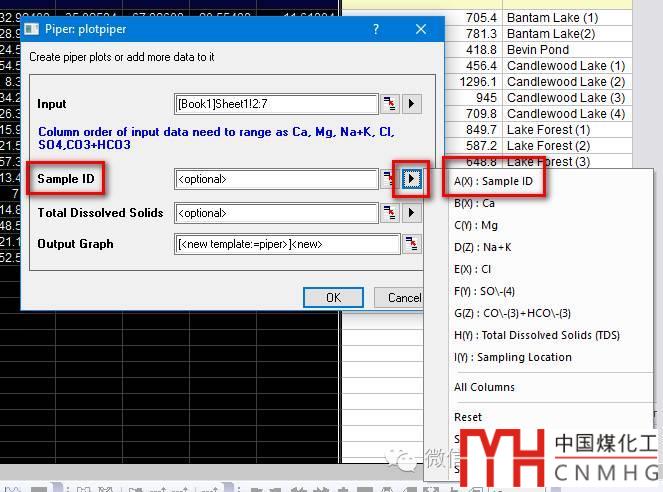

   2. Sample ID和TDS是可選項






   3. OK!




Piper圖的更多信息，請參見：

1. http://www.paper.edu.cn/journal/downCount/journal-1672-6561(2007)01-0075-05

2. https://www.wikiwand.com/en/Piper_diagram

3. http://www.originlab.com/doc/Tutorials/piper-diagram

4. https://www.wikiwand.com/zh/%E6%80%BB%E6%BA%B6%E8%A7%A3%E5%9B%BA%E4%BD%93
