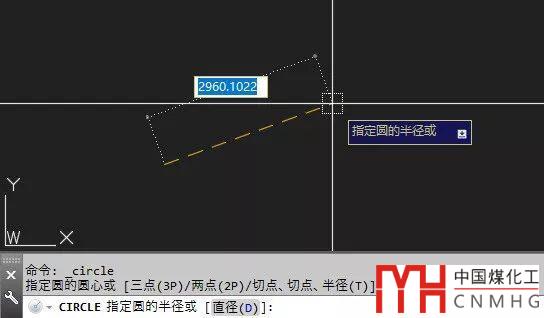

不知道你遇到過這種情況沒有，畫圖的時候沒有任何錯誤提示，命令行和提示都正常，不僅拖動的時候看不到預覽效果，畫完也看不到圖形，如下圖所示。

前兩天在群里就有網友問到過，其實之前我也遇到過。其實原因很簡單，就是:

當前圖層被關閉了!

出現這種情況的話，只要往上看一下圖層下拉列表，檢查一下圖層列表中當前顯示的圖層是否關閉了，比如網友發過來的圖紙中當前圖層被設置成了Defpoints，而且是關閉狀態，如下圖所示。

解決方法當然很簡單了，就是設置其他圖層作為當前圖層將圖形畫到其他圖層上，或者將當前圖層打開，具體什么處理要看實際情況。

比如網友這張圖紙中的當前圖層是Defpoints，這個圖層默認是不打印的，只有一些特殊的圖形可以放到這個圖層，比如視口等不想打印的圖形，常規圖形最好不要放到這個圖層上，最好在列表中選擇另外一個合適的圖層作為當前層。如果當前圖層就是需要畫圖的圖層，那直接將圖層打開就好了。

每日一貼——CAD圖層

CAD圖層的凍結跟開關有什么區別？凍結、新視口凍結、視口凍結有什么不同？

其實從這個問題中我們可以復習一下圖層的一些特性：

1、圖形是繪制在當前圖層上。

2、當前圖層是可以關閉的。

3、關閉的圖層上是可以繪制圖形的，只是圖層上的圖形不顯示而已。

為什么CAD圖紙經常要重生成RE？重生成什么意思？

關閉圖層上圖形的顯示數據是會生成的，只是沒有顯示到屏幕上，不僅可以作為當前圖層、繪圖，而且全選（CTRL+A）的時候也會將關閉圖層上的圖形選中；而凍結圖層上圖形的顯示數據不會生成，因此當前圖層無法凍結，通過這個問題我們也可以更清楚關閉圖層和凍結圖層的區別。

如果不清楚原因，可能會以為CAD出了問題，但其實原因和解決辦法都是這么簡單。

如果畫的圖形看不到，但不是因?yàn)楫?dāng)前圖層被關閉，請留言，只能根據具體圖紙具體分析了。
