其實這是個很簡單的問題，但卻難倒了很多人，最近就有幾個人問這方面的問題，他們想通過拖動來調整工具欄、窗口和面板的位置，卻發現拖動不了，有些窗口設置無法關閉。

比如昨天有人說他的外部參照管理器打開后，無法拖動邊界改變大小，也無法關閉。

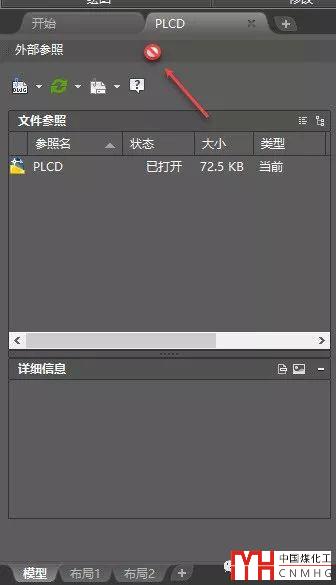

這情況下管理器窗口的頂部和邊界拖動的時候會顯示一個圓形光標，在窗口標題欄顯示為紅色，拖動邊界時顯示為灰色，如下圖所示。

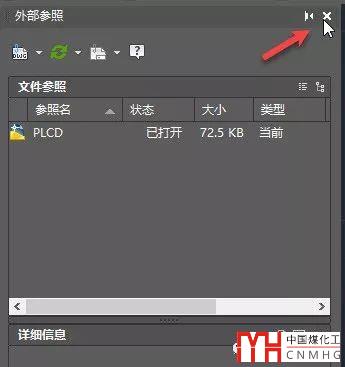

而且激活此窗口的時候，右上角是空白的，沒有顯示如下圖所示常規窗口的關閉和自動隱藏按鈕。

外部參照的窗口不僅無法調整大小，而且既無法關閉，也無法自動隱藏，這是為什么呢？

其實答案非常簡單：

只是因為窗口、面板等界面元素被鎖定了！

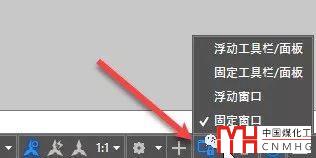

在高版本CAD中底部狀態欄有一個鎖定界面的按鈕，單擊此按鈕，就可以彈出鎖定界面的幾個選項，如下圖所示。

按鈕如果顯示為灰色，表示沒有鎖定任何窗口或工具欄，如果顏色顯示為藍色，表示勾選了某個選項，比如勾選了“固定窗口”，則放到固定位置的窗口，如上面講到的外部參照管理器就會無法調整位置和大小。

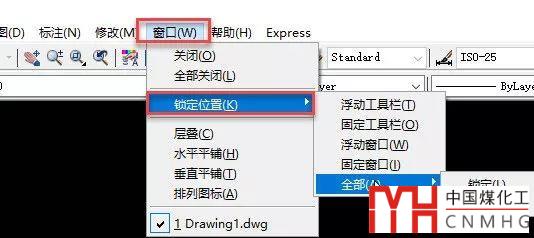

其實這個功能在低版本也有，比如2007版從窗口菜單中可以找到鎖定位置的相關選項，如下圖所示。

低版本采用傳統的菜單工具欄界面，高版本使用RIBBON命令面板，鎖定界面的選項也稍有變化。

浮動、固定面板/工具欄/窗口各指的是什么樣的界面元素，下面簡單介紹一下。

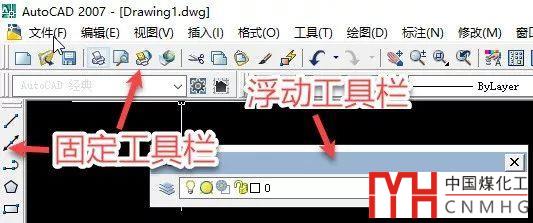

固定和浮動的工具欄如下圖所示。

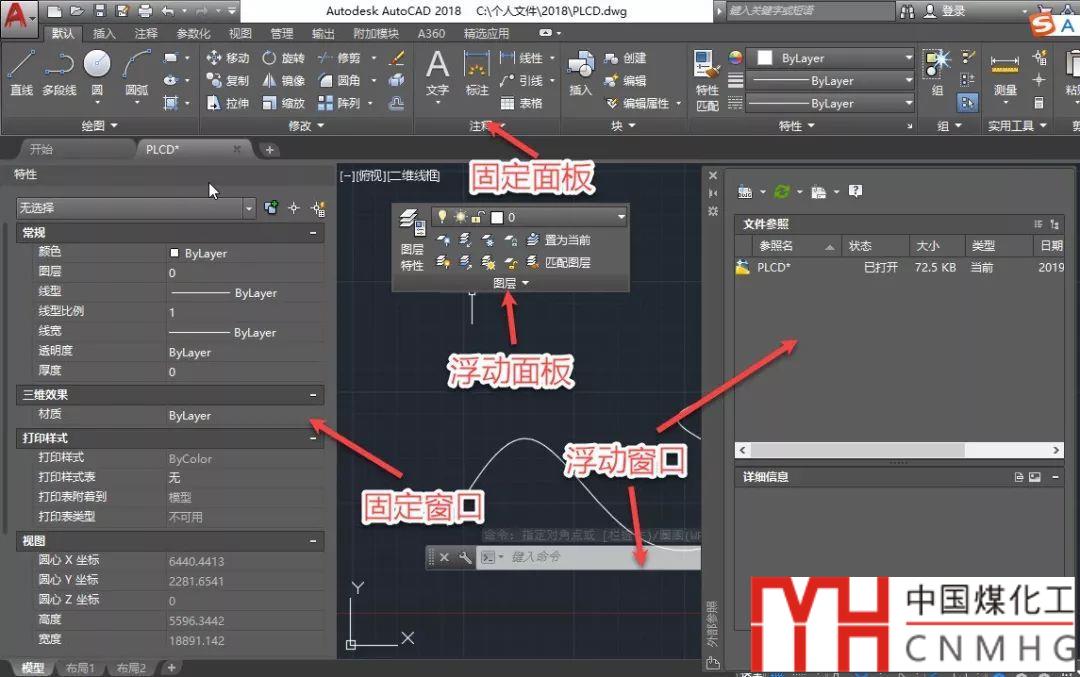

浮動、固定的面板和窗口如下圖所示。

浮動窗口被鎖定的時候無法拖動位置，但可以關閉。

當我們根據自己的需要調整了工具欄、窗口位置后不想在操作過程不小心改變了他們的位置，就可以將這些界面元素鎖定。

很多人是在不知情的情況下設置了某個鎖定選項，在想調整某個界面元素位置時才發現問題，如果不知道界面鎖定的設置，這個問題還真比較撓頭，因此希望這篇文章能幫到更多人。
