Origin(Pro)：多圖層圖形中圖層size和scale的link操作
這樣的圖。
前面介紹了圖層scale的link操作（Origin(Pro)：多圖層圖形坐標軸的Link與Scale設置），今天來介紹介紹圖層size的link方法。
-

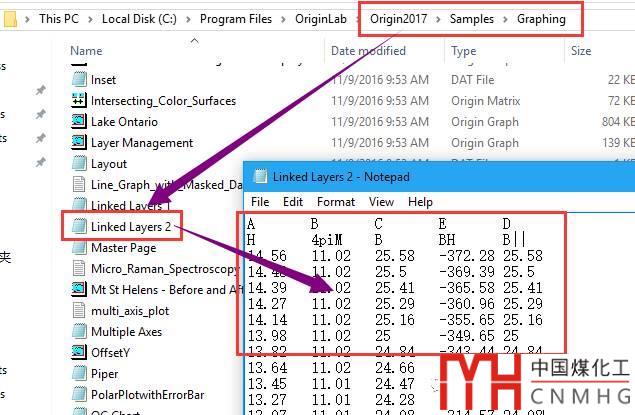

示例數據文件，C:Program FilesOriginLabOrigin2017SamplesGraphingLinked Layers 2。
-

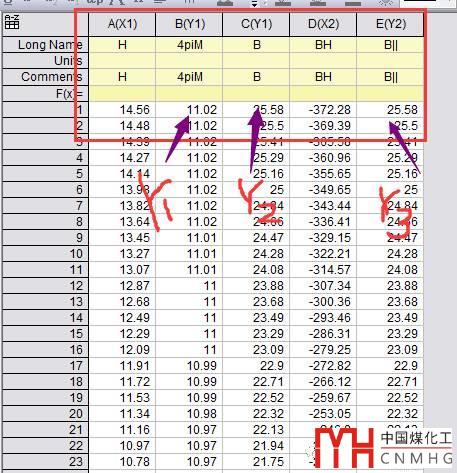

設置第1列和第4列為X軸，B、C和E列分別為圖層1，2和3的數據。
-
圖層1和2的繪制：
-

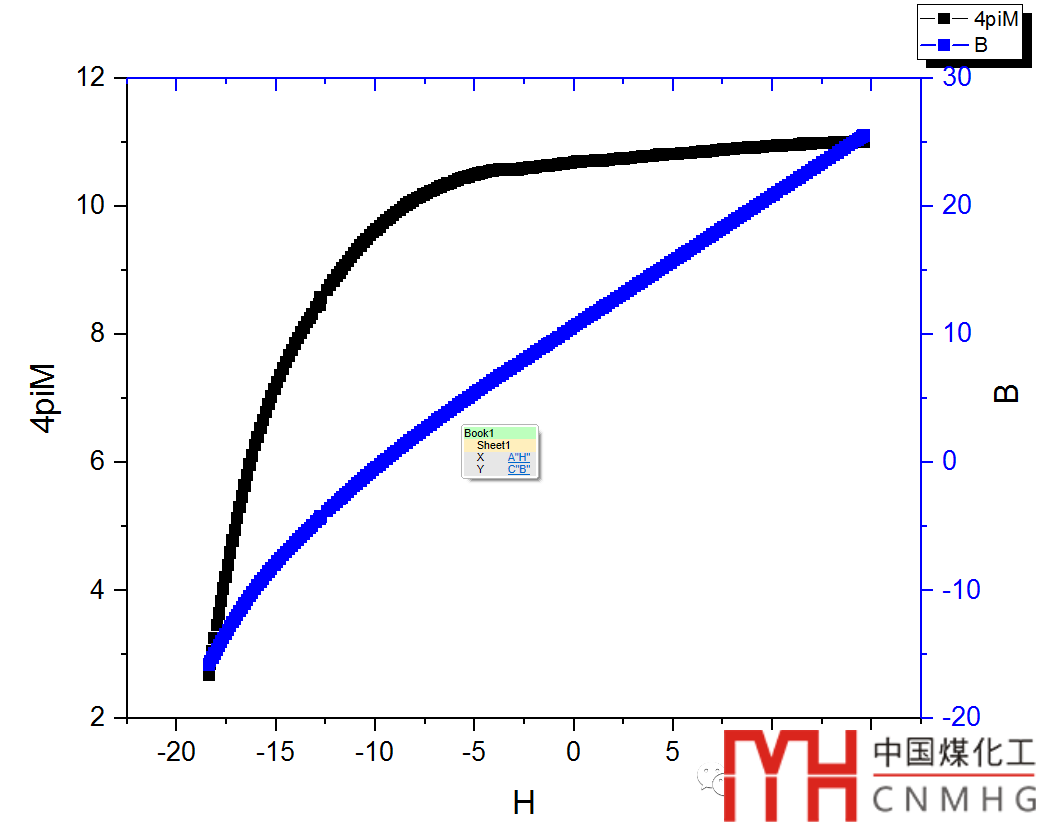

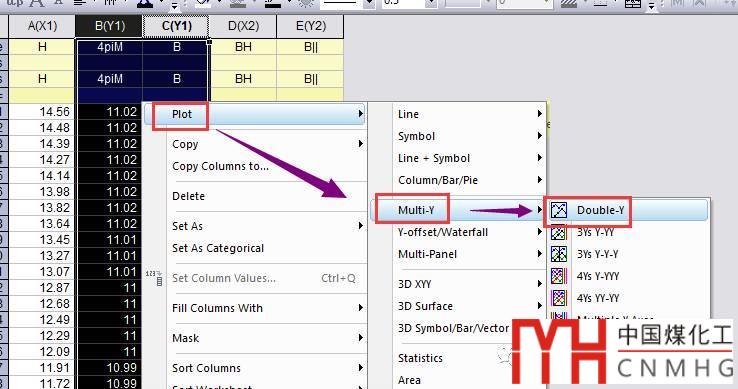

選擇B和C列，插入Double Y圖。
-

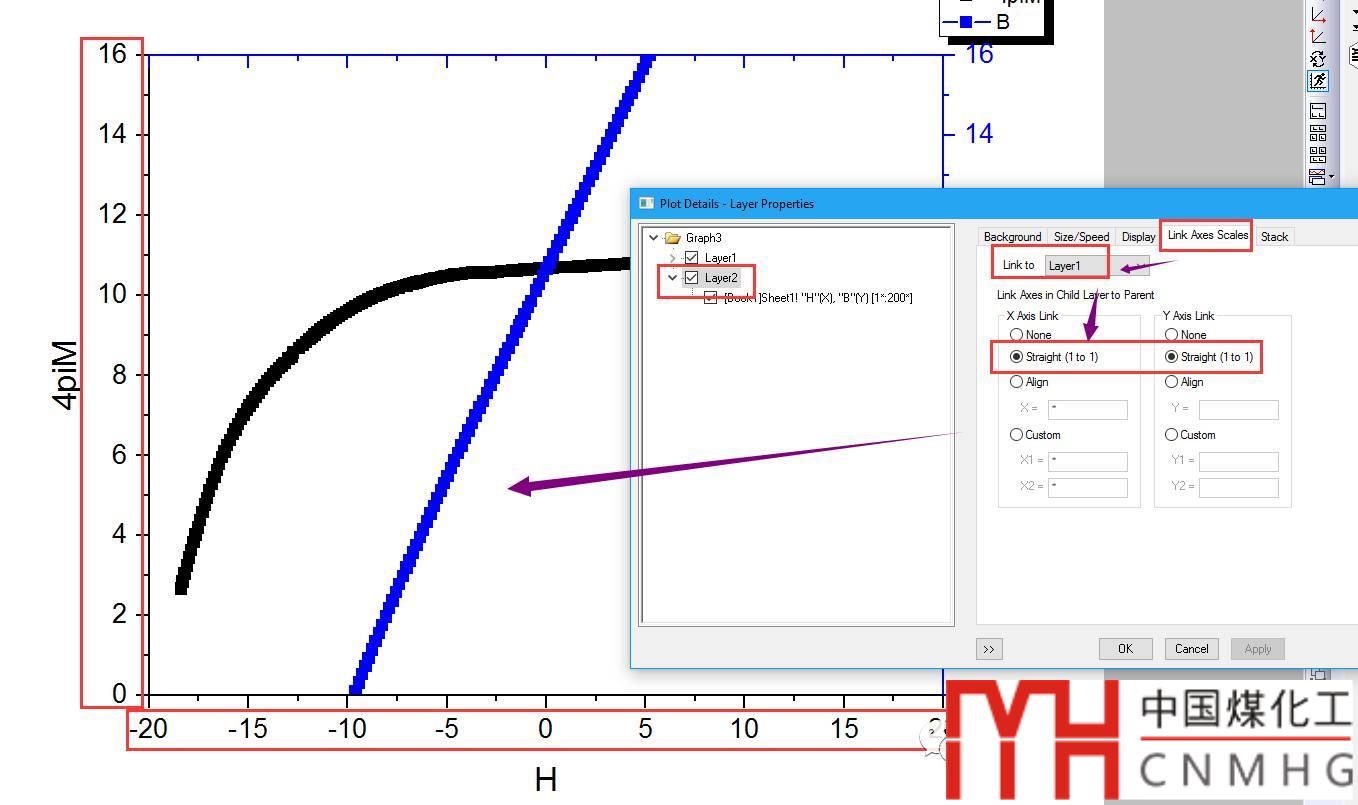

修改x和y的scale【修改scale后圖形和作業要求就比較像了，這個示例有點坑】，并將圖層2的scale與圖層1相l(xiāng)ink，方式為straight (1 to 1)。
-

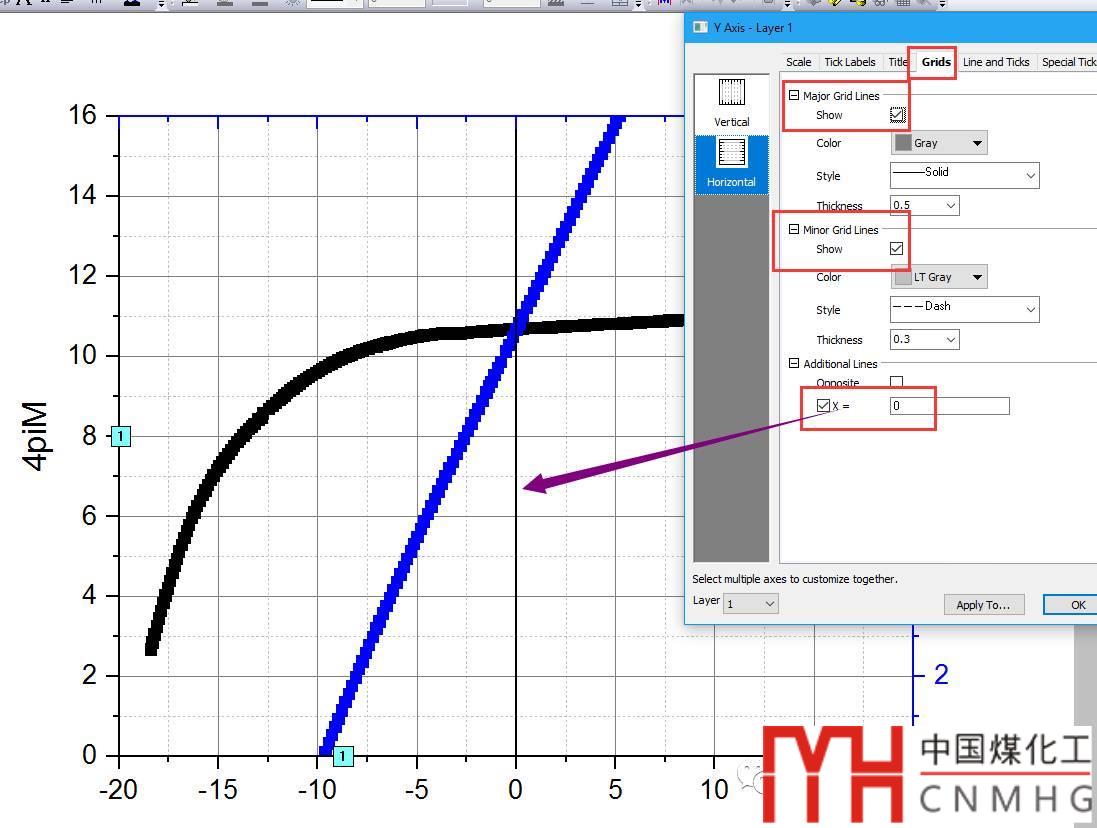

添加grid和x=0的直線。
-
-
圖層3的繪制：
-

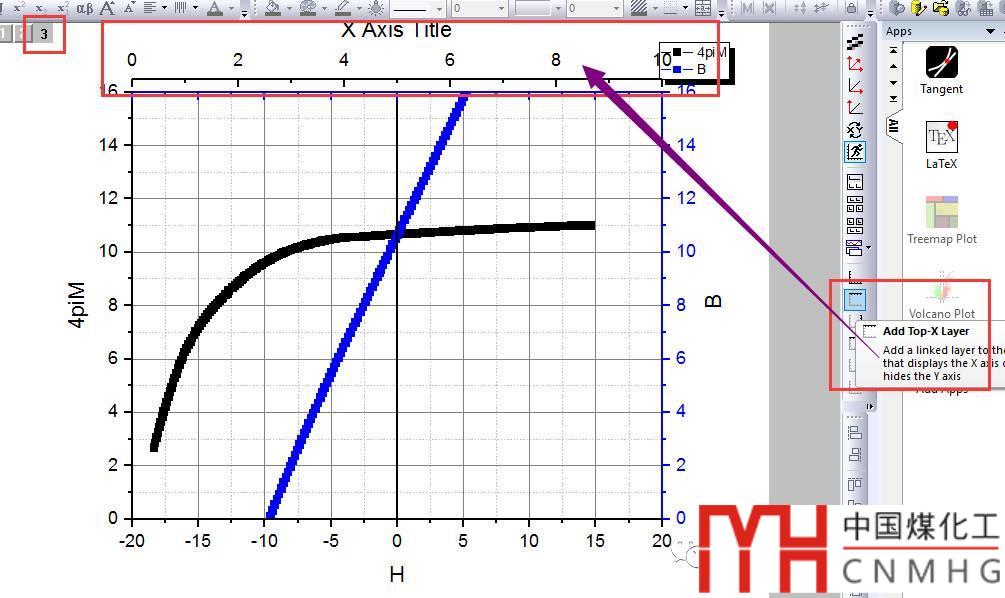

添加圖層3，X軸在頂端。
-

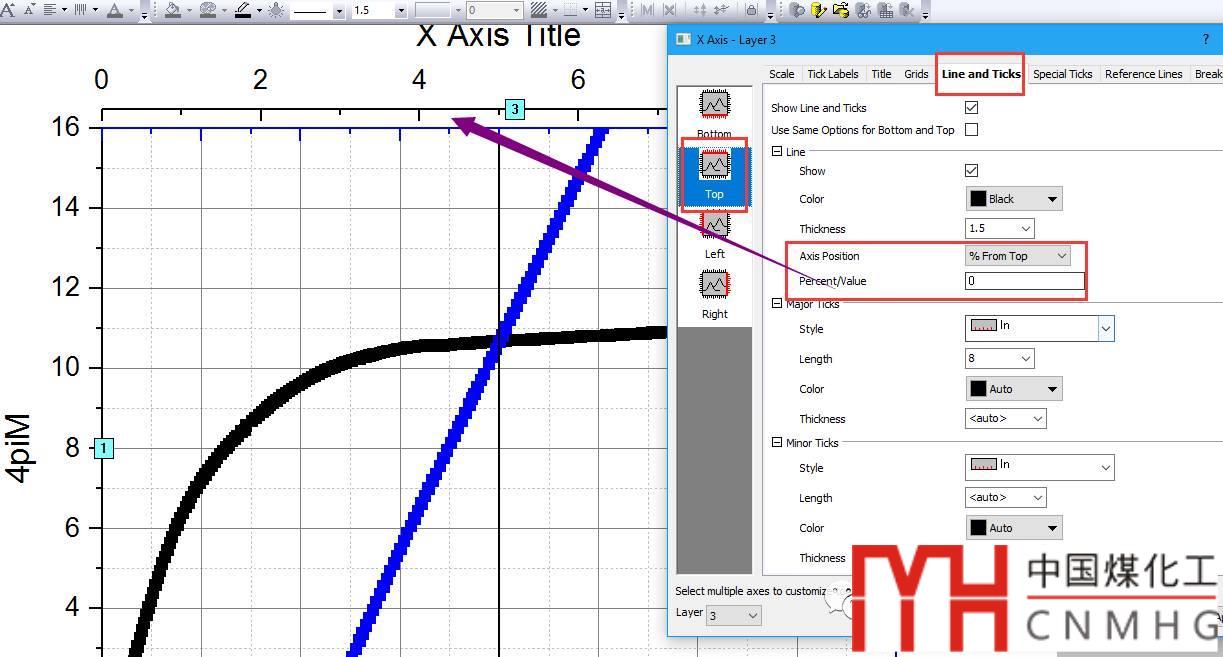

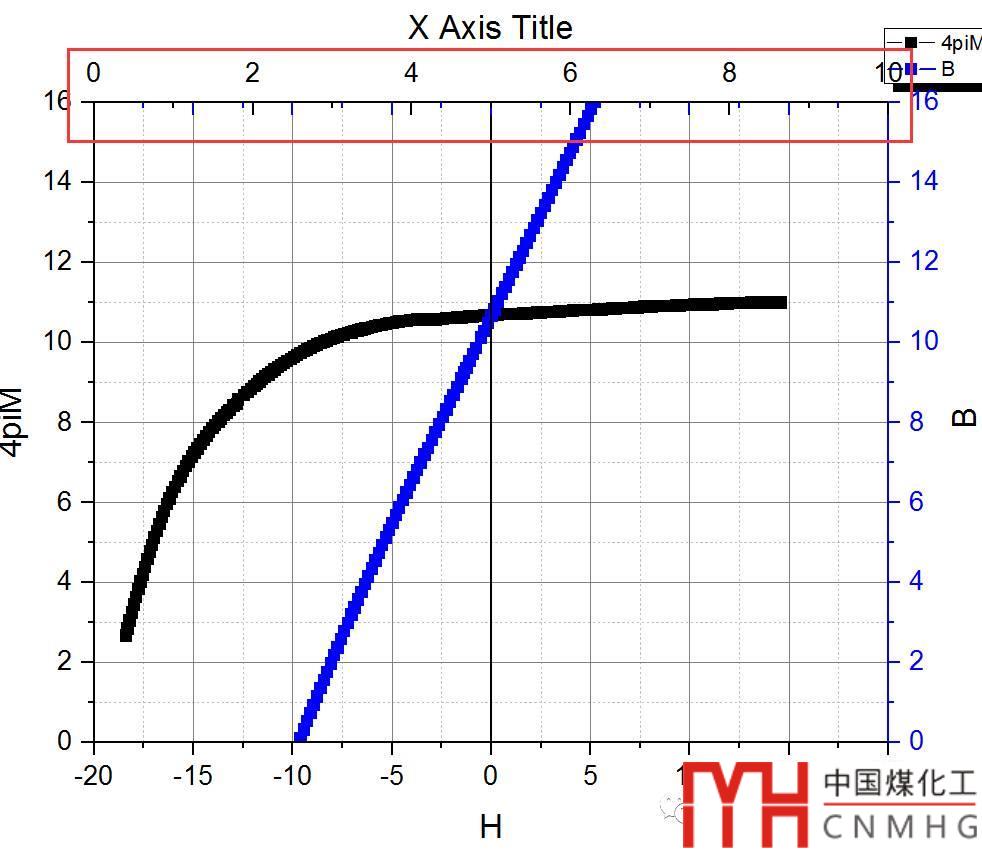

調整圖層3中x軸的位置，%From Top設為0.
-
【特別注意，關鍵步驟】設置圖層3的size和scale與圖層1的link。
-

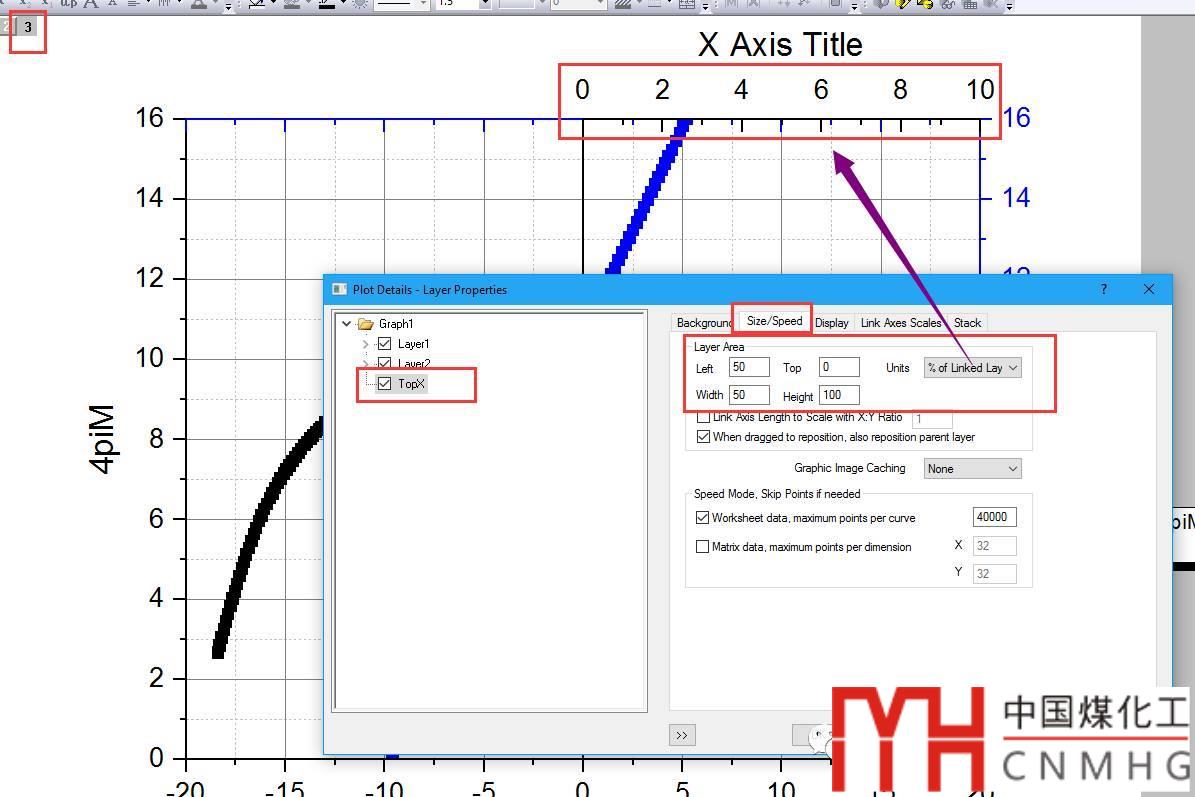

size的link：size中left設為50，top為0，width設為50，height為100，unit選為% of linked layer。【意思是圖層3的寬度為圖層1的50%，左側邊界位置在圖層1的50%處?！?/p>
-

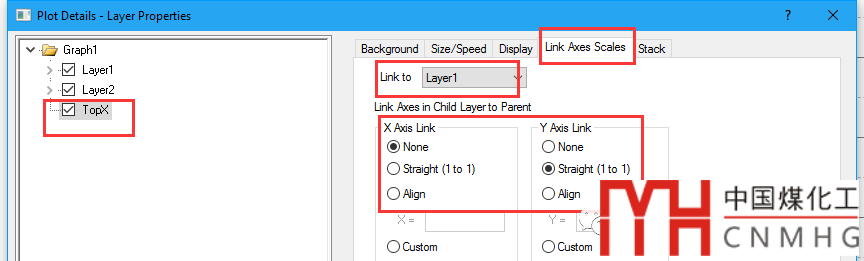

scale的link：link到圖層1，x軸方式為none，y軸為Straight（1 to 1）。
-
-

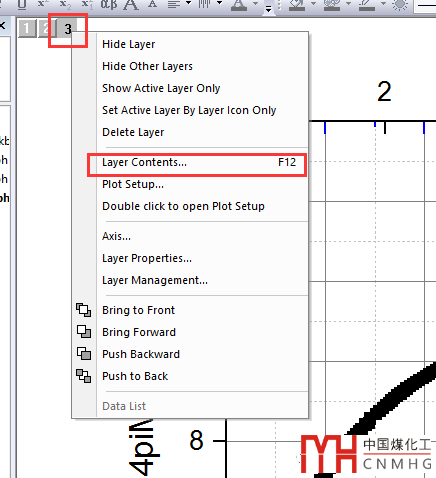

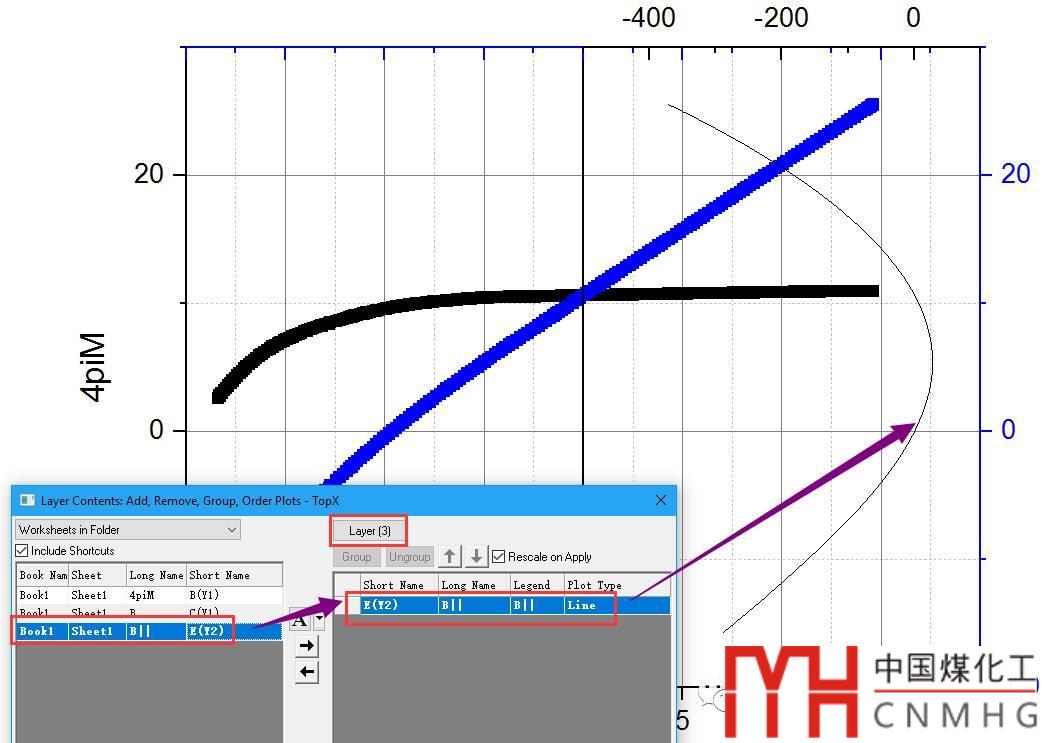

右鍵或者F12快捷鍵打開Layer Contens對話框，將E列數據添加到圖層3中。
-

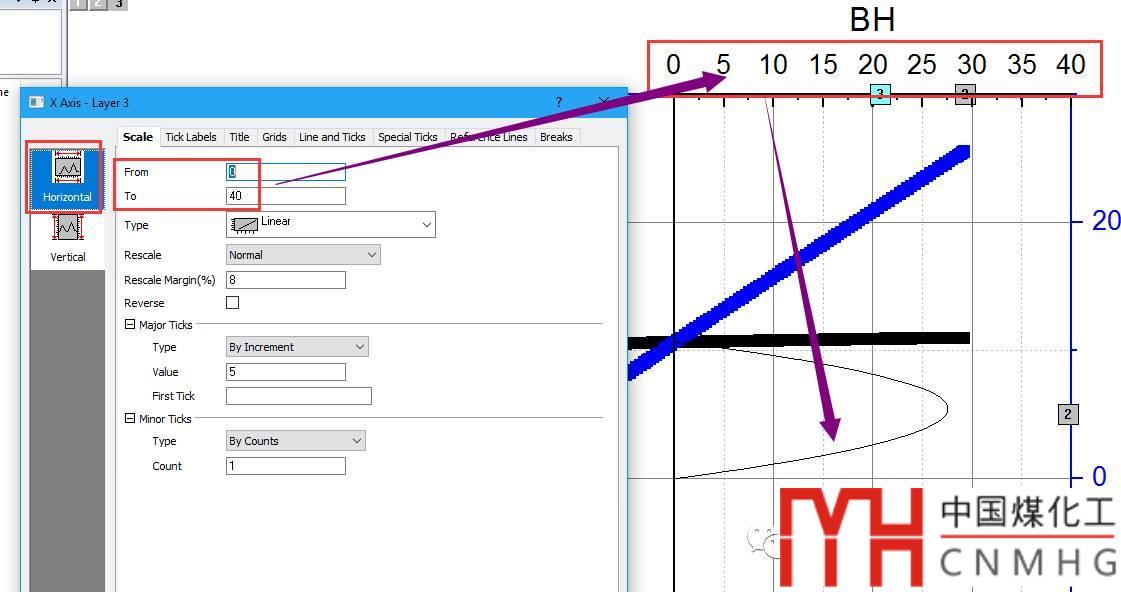

設置圖層3中x軸的scale【又是坑】。
-
再設置圖層1中y軸的scale，因為圖層2和3的y軸都與圖層1相link，因此圖層2和3的y軸會隨之變化。
-

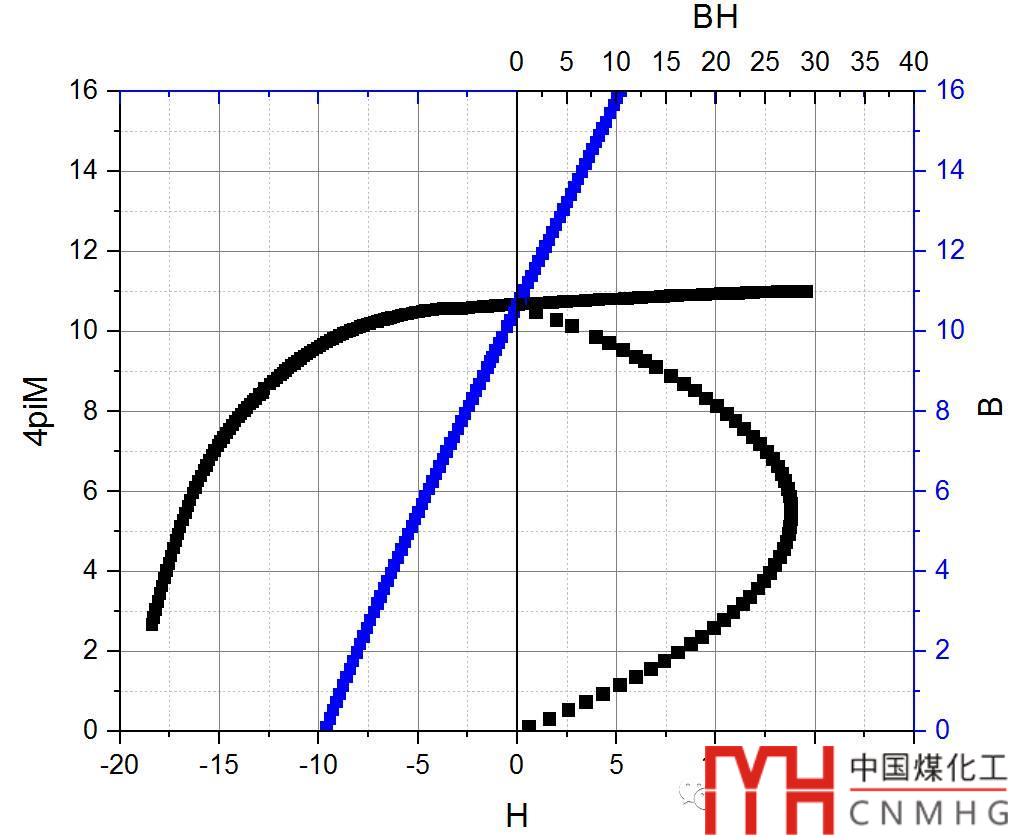

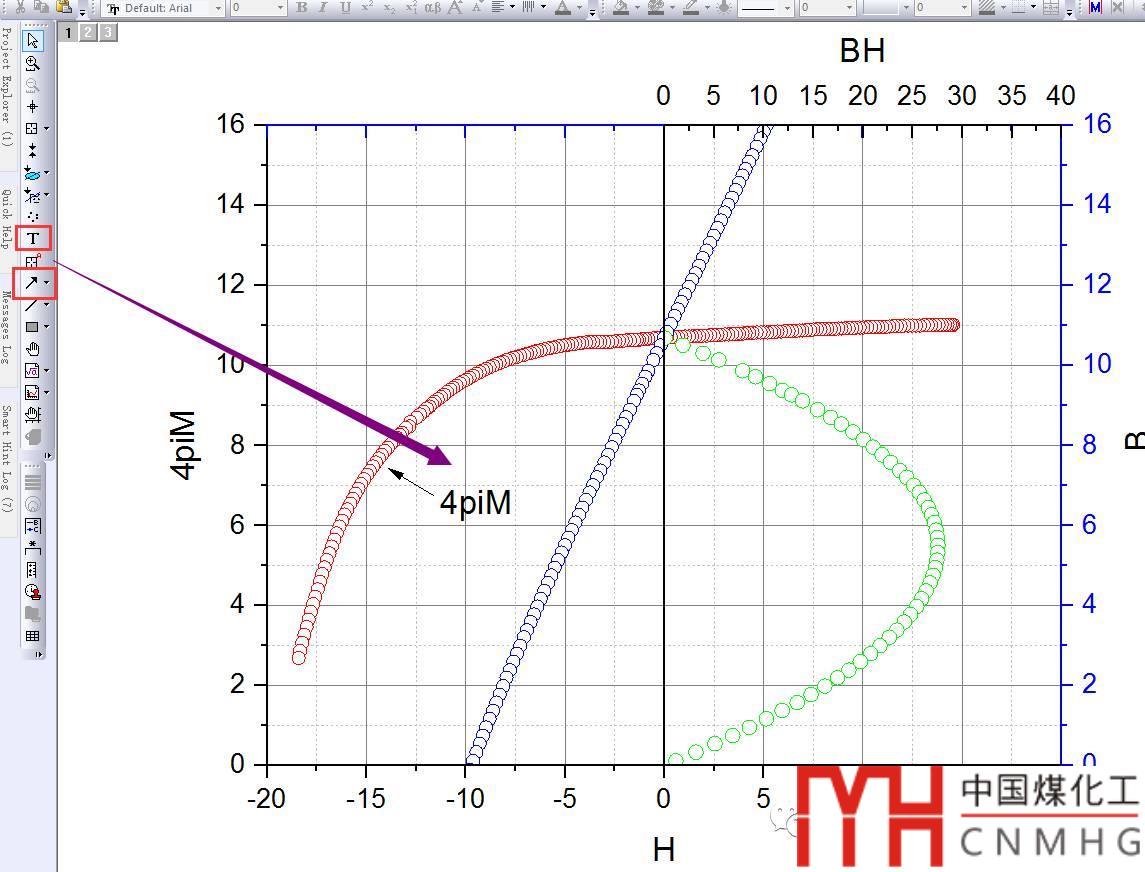

圖形初具雛形，修改坐標軸的標題、顏色，散點的形狀、顏色，添加文字標簽、箭頭等，完成圖形的繪制。
-
完成！
所用軟件：OriginLab OriginPro 2017 @Windows 10 pro。
