CAD進階練習圖（四）
時間：2020-07-13
來源：CAD小苗
瀏覽：
二維練習圖三維練習圖

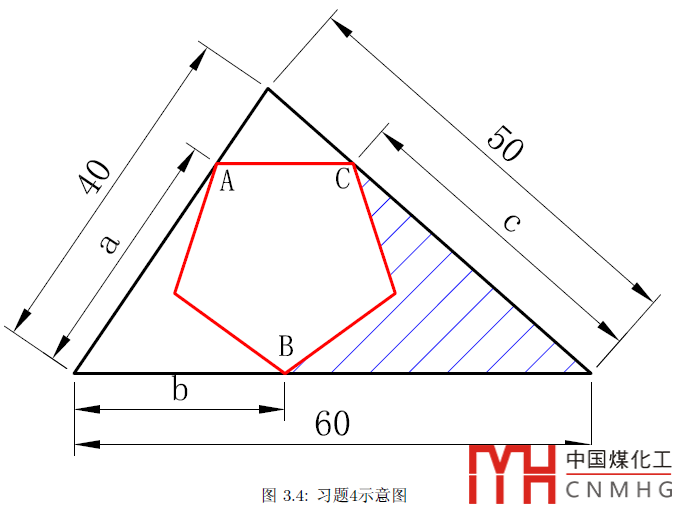

這張圖想直接確定中間正五邊形的位置比較難，可以在三角形內線隨意繪制一個正五邊形，然后利用偏移繪制一個相似三角形，然后再縮放到指定尺寸。
可以自己畫一下，如果不會，可以再看一下答案和動圖。
答案：
a長度：29.4510
b長度：24.4779
c長度：36.8137
五邊形周長：79.1178
填充面積：313.4152

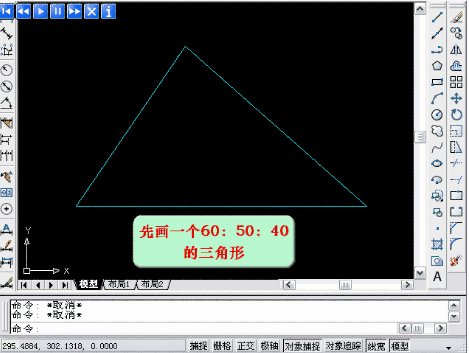

操作動圖如下：
