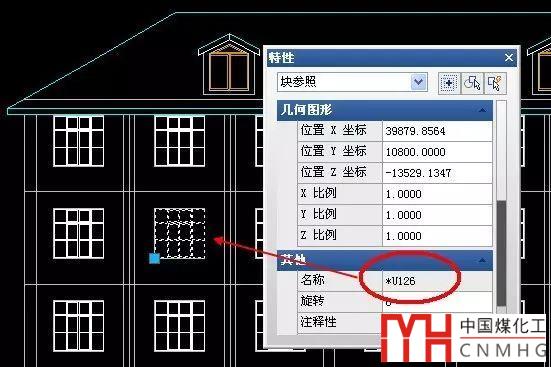

有網友說圖中的一個動態塊復制后無法編輯了，結果發現圖塊的名字變成了帶*U7；我們?cè)谝恍┙ㄖ㈦姎獾葘I(yè)圖紙中也經常會看到這樣的圖塊，圖塊名稱是*Uxxx，如下圖所示。

名字帶*號的圖塊被被稱為匿名塊，也可以叫無名塊的，這種圖塊雙擊時無法編輯，在插入圖塊對話框中也看不到這些圖塊。匿名塊是沒有關聯的塊定義的，刪除后也無需再清理。匿名塊還可以用來加密圖紙，一些工具和軟件將圖形做成匿名的多重插入塊，這種圖塊無法雙擊直接編輯，連炸開都不行。

CAD創建圖塊的方法

CAD圖塊編輯的幾種方式

CAD創建圖塊時需要注意的問題

CAD分解（炸開X）需要了解的知識

CAD中用多重插入塊加密的CAD圖紙如何分解？

匿名塊是如何創建的？有什么特點？

匿名塊是怎么創建的呢？這種圖塊有什么作用？如果我想編輯這種圖塊怎么辦呢？

匿名塊用常規的CAD命令是無法創建的，通常是用CAD二次開發程序創建的，也就是一些專業軟件或工具創建的。其實CAD中一些標準對象，例如標注、填充、高版本的陣列對象，也是一種類似匿名塊的對象。

我從網上找到一段比較專業的解釋：

有些專業軟件利用匿名塊來取代自定義對象，好處是不出現代理對話框。塊中的某些屬性放在擴展數據中，對塊可以進行參數化操作，原理就是提取塊的擴展數據后，刪除舊塊，利用新改的數據生成新塊。由于使用的是匿名塊，所以不需要注意塊的名稱，也不會在塊列表中出現軟件定義的塊。

這個比較難理解，說的簡單一點，比如上面圖中的窗戶只有一個原始的塊文件，但在圖中這種形式的門窗可能會多個不同的尺寸，如果用普通塊插入的話，改一個門窗的尺寸，其他門窗就會跟隨修改，但用匿名塊，每個圖塊都是獨立的，就不會出現這個問題了。

除此以外，匿名塊本身不會在圖中保留塊定義，直接刪除即可，無需清理；兩張圖中看著同名的匿名塊，比如名字看上去都是*U99，但將一張圖中的*U99復制到另一張圖后，圖塊名會自動更改為一個不重復的名字，例如*U163，也就不會存在同名塊定義相互覆蓋的情況。

動態塊可以通過參數動作調整成不同的狀態，而這每種狀態其實也是用匿名塊的形式保留下來的，我們用LI查詢動態塊，可以看到除了圖塊名外，還能看到一個帶*號的名字，如下圖所示。

但網友圖紙中的動態塊復制后會丟失塊名變成匿名塊，不知道是CAD的BUG，還是用了什么插件，沒有找到原因。

如何將匿名塊變成普通快？

匿名塊無法雙擊用塊編輯器或用在位編輯（REFEDIT）編輯，如果想編輯匿名塊，必須炸開，比較麻煩。如果想按普通塊那樣進行編輯，就需要將匿名塊轉換成有名字的圖塊。在CAD內部沒有這樣的命令，我找到一個LSP程序，可以將匿名塊轉換為普通塊，如果需要的話，可以到網盤里取一下。

下載地址：http://pan.baidu.com/s/1slJ7dAd

使用方法如下：

1、輸入AP命令，加載下載的renblock.lsp插件。

2、加載成功后，輸入CCC命令，選擇要改名的匿名塊。然后輸入新的塊名。命令執行時命令行提示如下：

命令:AP APPLOAD 已成功加載 renblock.lsp

命令:

CHANGE-BLOCK-NAME

命令:CCC

請選擇塊:

請輸入新塊名<</span>字符規范,不要重名>:WINDOWS01

這是一個匿名塊.

塊名已經更改成"WINDOWS01"

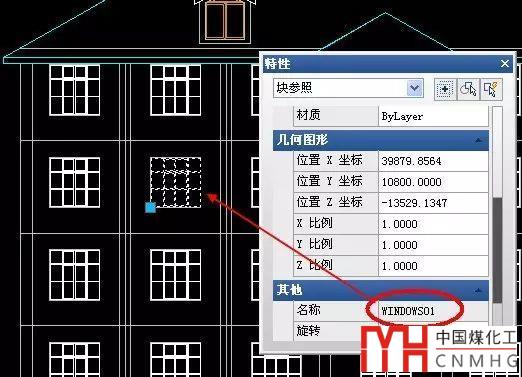

修改后效果如下圖所示：

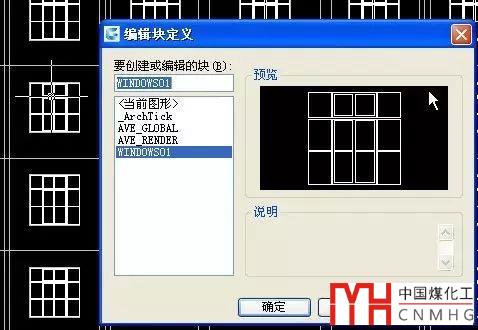

變成普通塊后，雙擊就可以編輯圖塊了，如下圖所示。

這個工具可以處理一些普通的匿名塊，但不能處理一些軟件生成的用于加密的匿名加多重插入塊。

如果圖塊既是匿名塊，又是多重插入塊，就需要專門針對匿名多重插入塊的解密程序了：

用多重插入塊加密的CAD圖紙如何分解？

由于不會編程，因此對匿名塊創建的方法和用法講解得并不一定全對。如果哪位比較了解，發現我說得不對的地方請指出來，避免誤導大家。

以上技巧適用于AUTOCAD及浩辰CAD等類似的軟件。
