弧長標注就是直接標注圓弧的長度，在早期版本的CAD中是沒有弧長標注的，只能標注圓弧的半徑和角度，但因為很多用戶有標注弧長的要求，一些專業軟件，例如天正建筑軟件中就提供了弧長標注的功能，AutoCAD到2006版本就提供了弧長標注的功能，浩辰等國產CAD在后期版本也都陸續添加了弧長標注的功能。

之前針對網友提的弧長標記設置發過文章，最近又有網友問關于弧長標注的問題，雖然看著是弧長標注的問題，其實并不是弧長標注的問題。這里將網友問過的于弧長相關的問題總結一下。

弧長標注的標記如何設置

有網友問：弧長標注的圓弧標記在標注文字的前面，我想將圓弧標記放到文字上面怎么辦？

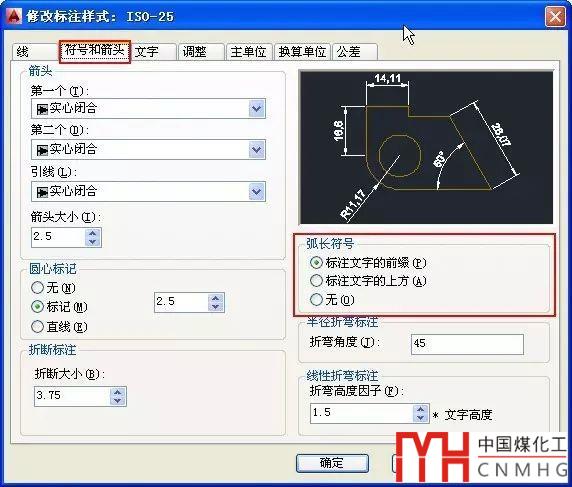

如果仔細觀察標注樣式的參數，就會發現這個問題非常簡單，標注樣式中已經提供了相關設置，開發人員早就考慮到了這種需求，如下圖所示。

每日一貼——CAD設置標注樣式的基本操作

在設置標注樣式的時候，根據需要設置弧長符號的相應形式就好了。選項有：標注文字的前綴（就是弧長標記放在前面）、標注文字的上方、無。

三種效果如下：

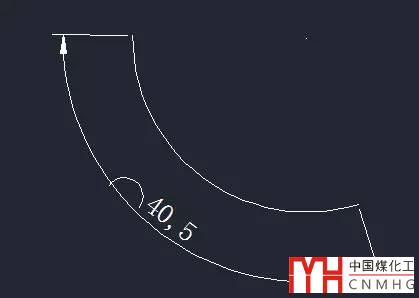

標記在文字前面

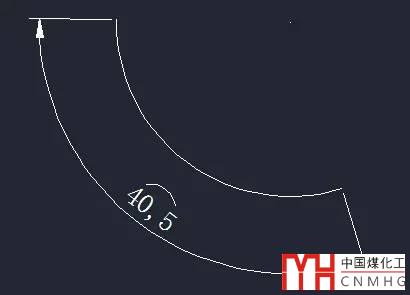

標記在文字上方

無標記

除了標注樣式管理器中的設置外，CAD還提供了可臨時調整弧長標記形式的變量：DIMARCSYM。也就是即使使用相同的標注樣式，也可以通過單獨調整DIMARCSYM這個變量來改變弧長標注的效果，下面簡單給大家介紹一下這個變量設置對弧長標注的影響。

在命令行輸入DIMARCSYM，回車或空格，輸入0、1或2后回車。

默認值為0，圓弧標記顯示在尺寸文字的前面。

設置為1，圓弧標記顯示在尺寸文字的上方。

設置為2，將不顯示圓弧標記。

使用變量調整弧長標注的效果，會生成標注替代，不利于有序?qū)?biāo)注的修改。因此建議在標注樣式管理器設置弧長標注的形式，無需去修改變量

--提示：下面是廣告，不是本文圖片--

與專業軟件相關的弧長標注問題

最近有幾位網友問跟弧長標注相關的問題，雖然現象不同，但問題的原因是類似的，比如：

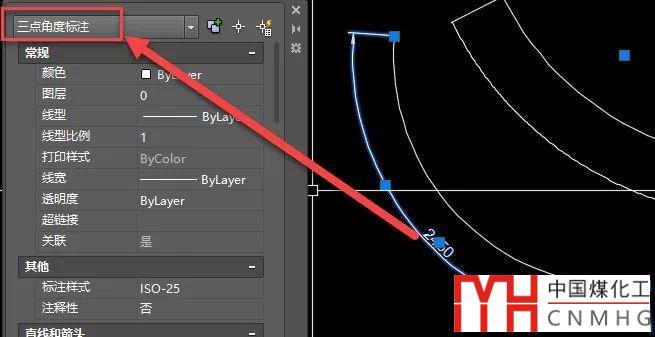

為什么明明用的是弧長標注，但選中后在特性面板中顯示確實角度標注角度標注? 如下圖所示。

為什么調整了圓弧的尺寸后弧長的標注值不更新？

為什么修改了標注樣式的主單位精度弧長標注卻沒有跟隨調整？

為什么會有這樣一些問題，其實原因很簡單，因為他們用的并不是AUTOCAD的弧長標注功能，而是天正建筑里帶的弧長標注功能，而天正建筑里帶的弧長標注功能是在AUTOCAD提供弧長標注功能之前開發的，是借用了AUTOCAD的角度標注，然后用計算出來的弧長值替換測量的角度值。

如果遇到上述幾個問題，只要在特性面板里看一下標注是否是角度標注，如果是，肯定使用的就不是AUTOCAD的弧長標注功能，標注值無法更新、無法按照標注設置的精度變化就很正常了。下次注意使用AUTOCAD的弧長標注就好了！

其實弧長標注很簡單，選擇圓弧后確定標注位置就好，除了圓弧標記的設置外，其他參數設置與其他標注類似。大家問的很y多弧長標注的問題其實不是CAD的弧長標注問題，在遇到比較奇怪問題的時候先看看它到底是不是弧長標注。
