剛打開CAD，CAD會新建一張空圖，在圖中我們就可以看到一些等距排列的點或線，這就是柵格。在低版本CAD中，默認使用的是柵格點，在高版本的CAD中通常顯示的是柵格線。柵格到底有什么用呢？下面就簡單地給大家介紹一下。

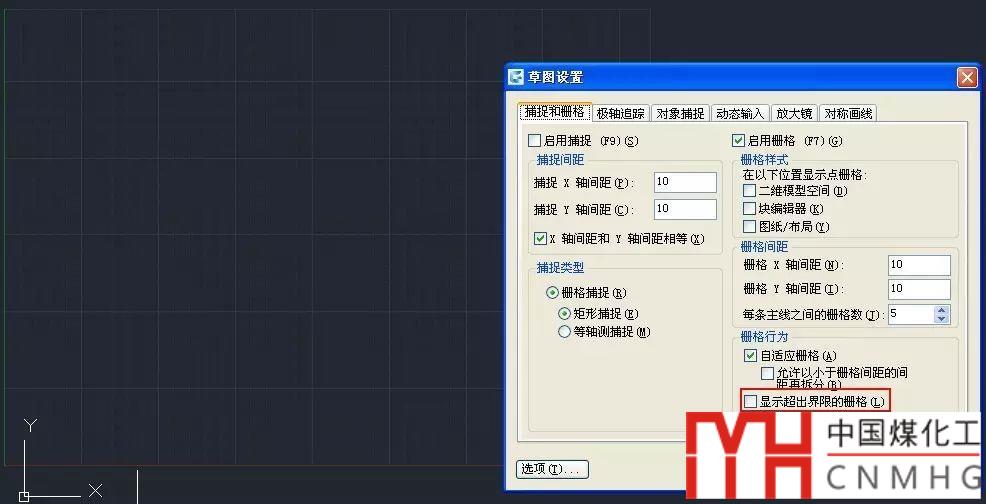

柵格是點或線的矩陣，遍布指定為柵格界限的整個區域。 使用柵格類似于在圖形下放置一張坐標紙，利用柵格可以對齊對象并直觀顯示對象之間的距離。柵格是不會打印的。柵格可以只在圖紙界限內顯示，也可以不受圖紙界限的限制，如下圖所示：

設置合理的柵格間距和范圍后，可以打開柵格捕捉，通過捕捉柵格點來精確繪圖，這樣就可以不需要輸入坐標值了。在當年計算機還沒有普及的年代，熟練操作計算機的人并不多，直接通過數點后用鼠標來定位比輸入坐標值感覺要方便。但對于現在計算機普及了，大多數人鍵盤輸入都很熟練，直接輸入距離或坐標顯然比數點或線的數量更快、更準確。假設需要輸入一個12.5的距離，那柵格間距需要設置成0.5，數起來也不太容易吧。

等軸側柵格

多年以前，三維CAD還不調普及，AUTOCAD本身三維功能也比較弱，有時會直接在二維CAD上繪制三維模型的軸側圖。如果要繪制軸側圖，柵格可以發揮非常重要的作用。

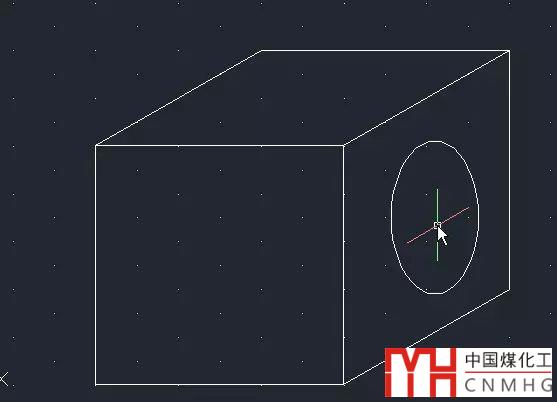

右鍵打開柵格設置，可以柵格的捕捉形式可以設置成等軸測捕捉形式，當設置成等軸測捕捉時，通過捕捉柵格點就可以直接在二維狀態下繪制等軸測圖，如下圖所示。

在這種狀態下，不僅可以繪制方體的軸側效果，還可以利用橢圓的等軸測圓（I）選項來繪制軸測圖中的圓。

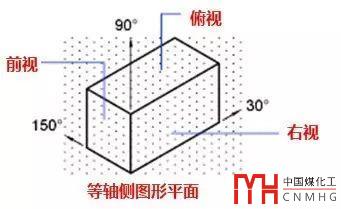

在使用等軸側柵格時，按F5可以切換坐標方向，從而方便繪制左視圖、右視圖、俯視圖，按F5的時候我們可以看到坐標軸的變化，如下圖所示。

CAD現在不僅提供了很多三維功能，而且提供了多種三維轉二維的功能，建三維模型不知道還有沒有人在二維上直接畫軸測圖。

柵格樣式
在高版本CAD中默認顯示柵格線，可以輸入gridstyle變量將柵格顯示為點的形式。GRIDSTYLE為0時顯示為柵格線，設置為1時顯示為柵格點。

現在可能直接利用柵格捕捉畫圖不太多了，但受到柵格困擾的人還真不少，因為柵格無論是否顯示，柵格的捕捉都是會起作用的。很多人將柵格關閉了，卻不小心打開了柵格的捕捉，結果發現光標怎么不能連續移動，一頓一頓的，畫圖定位很困難。如果在畫圖的時候出現類似現象，就檢查一下底部狀態欄柵格按鈕前面的捕捉按鈕是否被按下。

關閉新建文件中的柵格

很多人不喜歡顯示柵格線，但CAD自帶的模板是打開柵格顯示的，也就是說大家新建圖紙時就會顯示柵格線。如果不希望新建文件出現柵格線，首先要知道我們新建文件時用的是哪個模板文件。有些CAD版本在新建時直接顯示的是選擇模板對話框，有些則顯示的公制和英制的選擇，其實這個跟選擇模板是一樣的，通常*cadiso.dwt對應的是公制，*cad.dwt對應的是英制。比如AUTOCAD的公制模板文件名就是acadiso.dwt，而浩辰CAD公制模板文件名就是gcadiso.dwt。

解決方法非常簡單：新建一張空圖，在狀態欄底部單擊柵格按鈕取消柵格顯示，然后另存，將文件格式設置成*.dwt，替換CAD的原來的模板文件。我們再新建文件時就不會出現柵格線了。

以上技巧適用于AUTOCAD、浩辰CAD等類似的CAD軟件。
