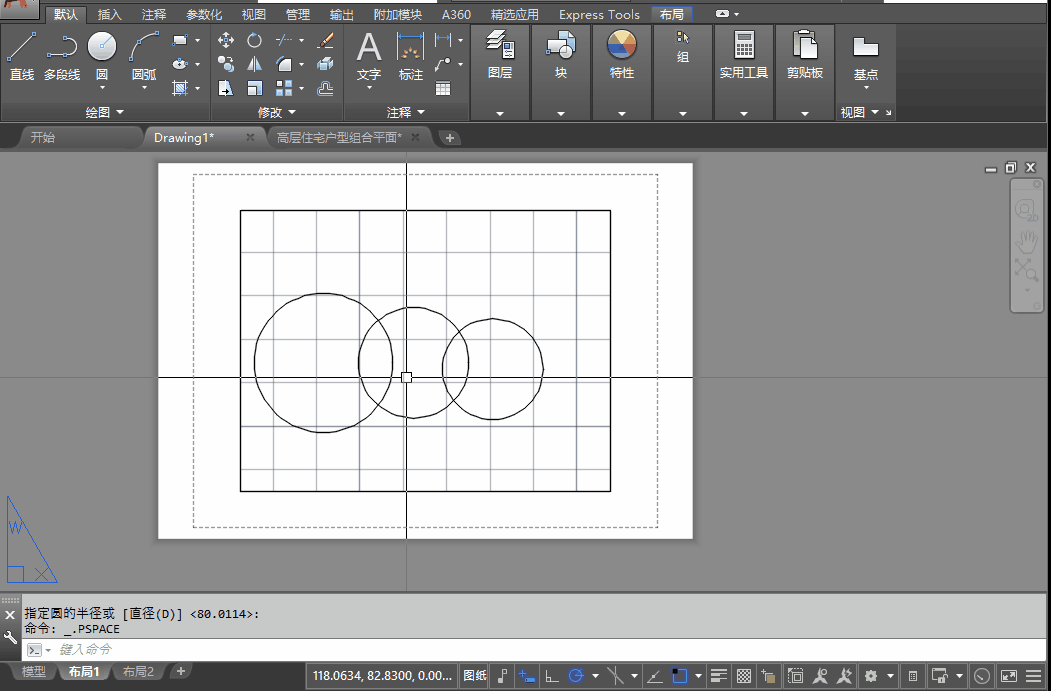

已經不止一個網友問過類似問題了，比如：AUTOCAD 2016 布局空間里界面跳動不停，不知是為什么,有師傅能賜教界面如何停止跳動?而且有人還附行了視頻，如下圖所示。

從上面的視頻可以看出，當在布局的圖紙空間移動光標時界面經常會出現跳到，在雙擊視口進入模型空間時也會有跳動。如果仔細觀察，其實跳動的原因就是底部的狀態欄，有時顯示一行，有時顯示兩行，為什么會這樣呢？

在AUTOCAD高版本，為了節省屏幕空間，當?shù)撞繝顟B(tài)欄空間夠的情況下，模型和布局的標簽會跟狀態欄的坐標和按鈕放到同一行，但空間不夠的時候，模型布局標簽和狀態欄就會顯示成兩行。

在布局的圖紙空間移動光標的時候，坐標值會變化，當坐標比較小的時候，坐標值顯示的寬度小，當坐標值比較大，坐標值顯示的寬度大，就有可能把模型和布局標簽擠到上一行，從而導致了跳動。

在布局空間，狀態欄顯示的圖標少，而切換到模型空間，狀態欄顯示的圖標比較多，也有可能將模型和布局標簽擠到上一行。

其實AUTOCAD開發者的初衷是好的，可能在一些高分辨率的電腦上狀態欄的寬度足夠，不會出現這個問題，但如果在筆記本電腦或一些分辨率相對低一點的機器上，則有可能出現這種情況。

---提示：下面是廣告，不是本文圖片！---

解決辦法

原因其實很簡單，但怎么解決則取決于你的操作習慣，方法有下面三種：

一、關掉不常用的狀態欄圖標，給坐標顯示和模型布局標簽留出足夠空間。

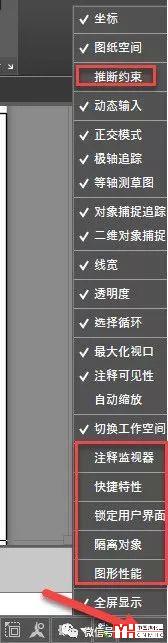

單擊底部狀態欄最右側的按鈕，就會顯示一個狀態欄功能列表，我們可以將一些我們從來不用的按鈕關掉，這樣既可讓狀態欄顯示更簡潔一些，也可以避免出現界面跳動的情況。

二、關閉坐標顯示

既然界面跳動是因為坐標顯示寬度的變化導致的，那么我們直接將上面截圖中最上面的“坐標”關掉，這樣狀態欄中顯示的都是固定寬度的圖標和控件，就不會再跳動了。如果坐標顯示對于你來說沒有意義，這種方式顯然更簡單、更直接。

三、取消狀態欄的自動環繞

AUTOCAD開發狀態欄的這種自動環繞效果的時候已經預料到可能出現這種跳動的效果，因此設置了可以開關這種效果的變量：STATUSBARAUTOWRAP，名字很長，如果英語還行的話也不難記，就是STATUSBAR AUTO WRAP（狀體欄自動環繞的簡寫）。

輸入STATUSBARAUTOWRAP回車，輸入置為0或OFF后回車即可。

將自動環繞關閉后，當坐標值比較大，狀態欄空間不夠的時候，不會自動變成兩行，而是會將后面的按鈕擠到界面外去。

至于采用哪種方式，完全取決于個人的喜好和需要。我是建議第一種方式，很多狀態欄的功能平時很少用，不妨關掉。動態輸入在繪圖的時候會顯示坐標，如果從來不看狀態欄的坐標，不妨一起關掉。
